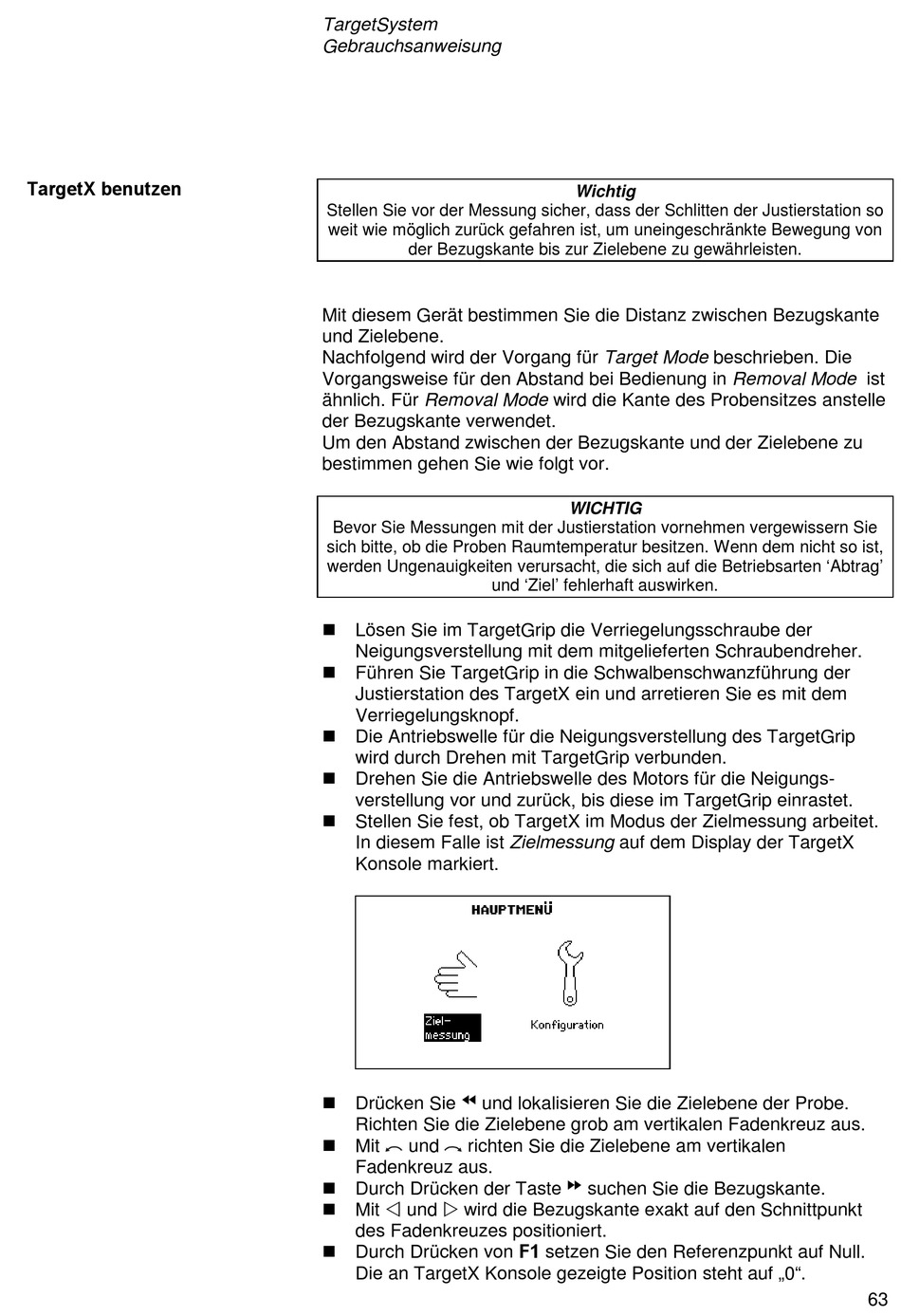

TargetX benutzen

TargetSystem
Gebrauchsanweisung
Stellen Sie vor der Messung sicher, dass der Schlitten der Justierstation so
weit wie möglich zurück gefahren ist, um uneingeschränkte Bewegung von
der Bezugskante bis zur Zielebene zu gewährleisten.
Mit diesem Gerät bestimmen Sie die Distanz zwischen Bezugskante
und Zielebene.
Nachfolgend wird der Vorgang für Target Mode beschrieben. Die
Vorgangsweise für den Abstand bei Bedienung in Removal Mode ist
ähnlich. Für Removal Mode wird die Kante des Probensitzes anstelle
der Bezugskante verwendet.
Um den Abstand zwischen der Bezugskante und der Zielebene zu
bestimmen gehen Sie wie folgt vor.
Bevor Sie Messungen mit der Justierstation vornehmen vergewissern Sie
sich bitte, ob die Proben Raumtemperatur besitzen. Wenn dem nicht so ist,
werden Ungenauigkeiten verursacht, die sich auf die Betriebsarten 'Abtrag'
und 'Ziel' fehlerhaft auswirken.
 Lösen Sie im TargetGrip die Verriegelungsschraube der
Neigungsverstellung mit dem mitgelieferten Schraubendreher.
 Führen Sie TargetGrip in die Schwalbenschwanzführung der
Justierstation des TargetX ein und arretieren Sie es mit dem
Verriegelungsknopf.
 Die Antriebswelle für die Neigungsverstellung des TargetGrip
wird durch Drehen mit TargetGrip verbunden.
 Drehen Sie die Antriebswelle des Motors für die Neigungs-
verstellung vor und zurück, bis diese im TargetGrip einrastet.
 Stellen Sie fest, ob TargetX im Modus der Zielmessung arbeitet.
In diesem Falle ist Zielmessung auf dem Display der TargetX
Konsole markiert.
 Drücken Sie  und lokalisieren Sie die Zielebene der Probe.
Richten Sie die Zielebene grob am vertikalen Fadenkreuz aus.
 Mit
und richten Sie die Zielebene am vertikalen
Fadenkreuz aus.
 Durch Drücken der Taste  suchen Sie die Bezugskante.
 Mit  und  wird die Bezugskante exakt auf den Schnittpunkt
des Fadenkreuzes positioniert.
 Durch Drücken von F1 setzen Sie den Referenzpunkt auf Null.
Die an TargetX Konsole gezeigte Position steht auf „0".
