14 Schritt-für-Schritt-Messtraining
Die verschiedenen Arten der Messung werden mit der allgemeinen Beschreibungseinstellung
definiert. Sie ermöglichen es Ihnen, die Daten je nach Typ (z. B. Produktion, Entwicklung, Audit)
zu sortieren.

14.5 Ein Bild aufnehmen

1. Klicken Sie auf Live On (Live An).
Dadurch wird das Livebild aktiviert und die Kameraeinstellungen werden verfügbar.
2. Klicken Sie auf Live image Off (Live-Bild aus), um das Bild aufzunehmen.
3. Wenn Sie zu Live On (Live An) wechseln, werden Sie aufgefordert, die Ergebnisse zu
speichern.
Wenn Sie die Ergebnisse speichern, wird die Ergebnistabelle geleert.

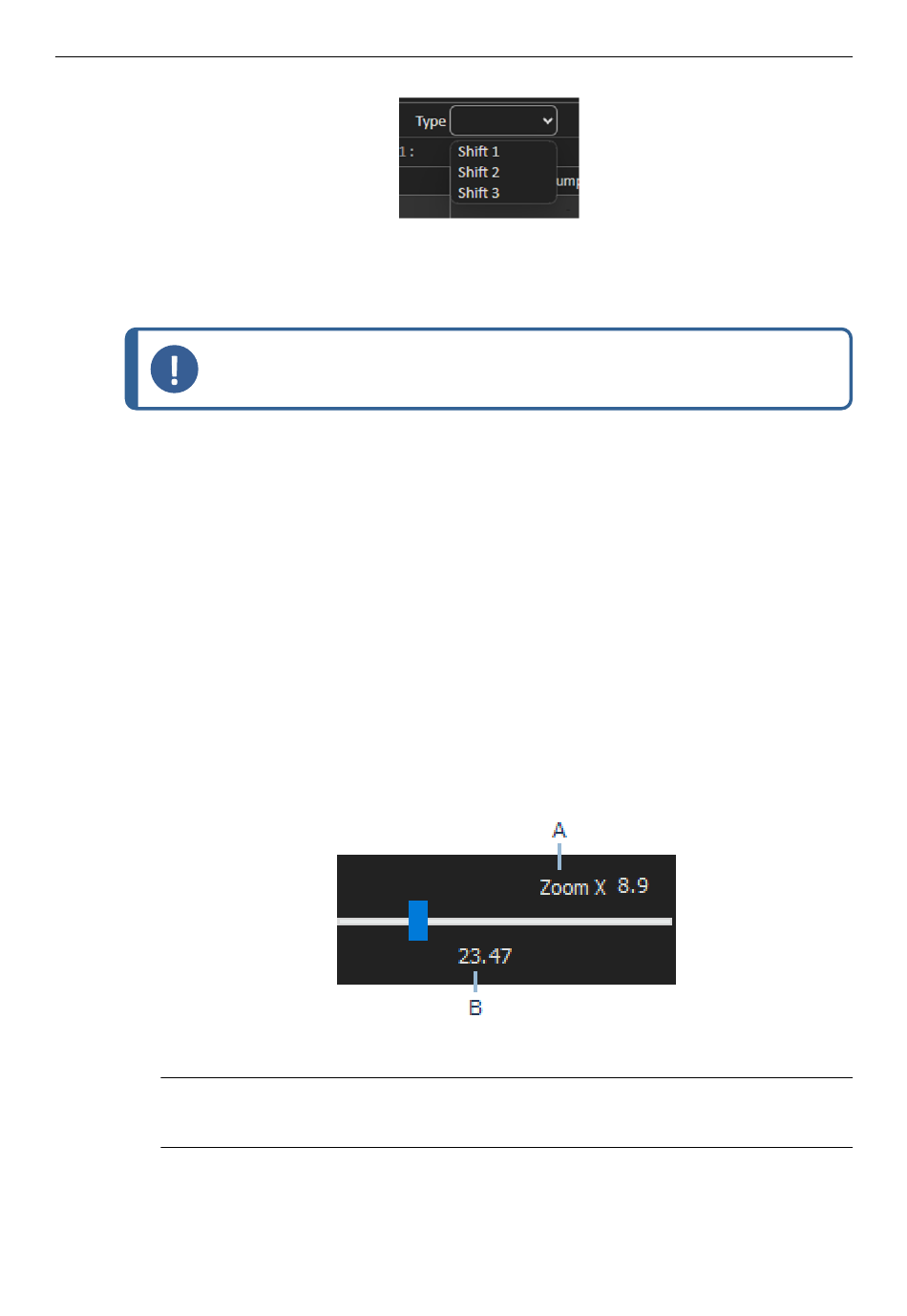

14.6 Kamera- und Lichteinstellungen

1. Passen Sie die Kamera- oder Lichteinstellungen an, um ein klares und kontrastreiches Bild
der Schweißwulst zu erhalten.
A Vergrößerungswert berechnet auf einem 23-Zoll-
Bildschirm mit einer Auflösung von 1920*1080. Eine
Toleranz sollte berücksichtigt werden.
64
Hinweis
Der Excel-Bericht kann Daten sortiert nach dem ausgewählten Schweißgerät
darstellen.
B Sichtfeld (mm oder Zoll).
StructureExpert Weld-6/-12
