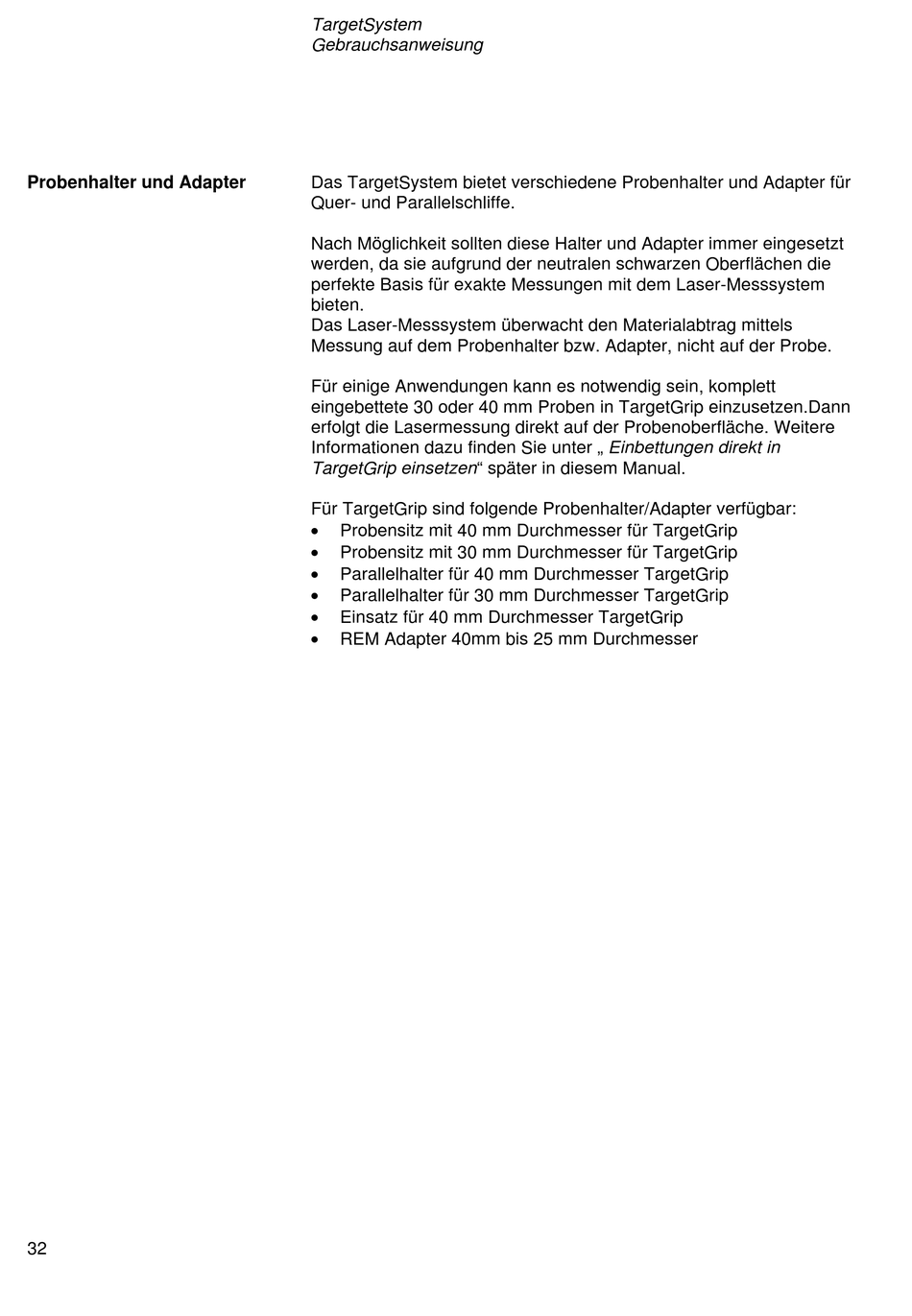

Probenhalter und Adapter

32
TargetSystem
Gebrauchsanweisung
Das TargetSystem bietet verschiedene Probenhalter und Adapter für
Quer- und Parallelschliffe.
Nach Möglichkeit sollten diese Halter und Adapter immer eingesetzt
werden, da sie aufgrund der neutralen schwarzen Oberflächen die
perfekte Basis für exakte Messungen mit dem Laser-Messsystem
bieten.
Das Laser-Messsystem überwacht den Materialabtrag mittels
Messung auf dem Probenhalter bzw. Adapter, nicht auf der Probe.
Für einige Anwendungen kann es notwendig sein, komplett
eingebettete 30 oder 40 mm Proben in TargetGrip einzusetzen.Dann
erfolgt die Lasermessung direkt auf der Probenoberfläche. Weitere
Informationen dazu finden Sie unter „ Einbettungen direkt in
TargetGrip einsetzen" später in diesem Manual.
Für TargetGrip sind folgende Probenhalter/Adapter verfügbar:

Probensitz mit 40 mm Durchmesser für TargetGrip

Probensitz mit 30 mm Durchmesser für TargetGrip

Parallelhalter für 40 mm Durchmesser TargetGrip

Parallelhalter für 30 mm Durchmesser TargetGrip

Einsatz für 40 mm Durchmesser TargetGrip

REM Adapter 40mm bis 25 mm Durchmesser
