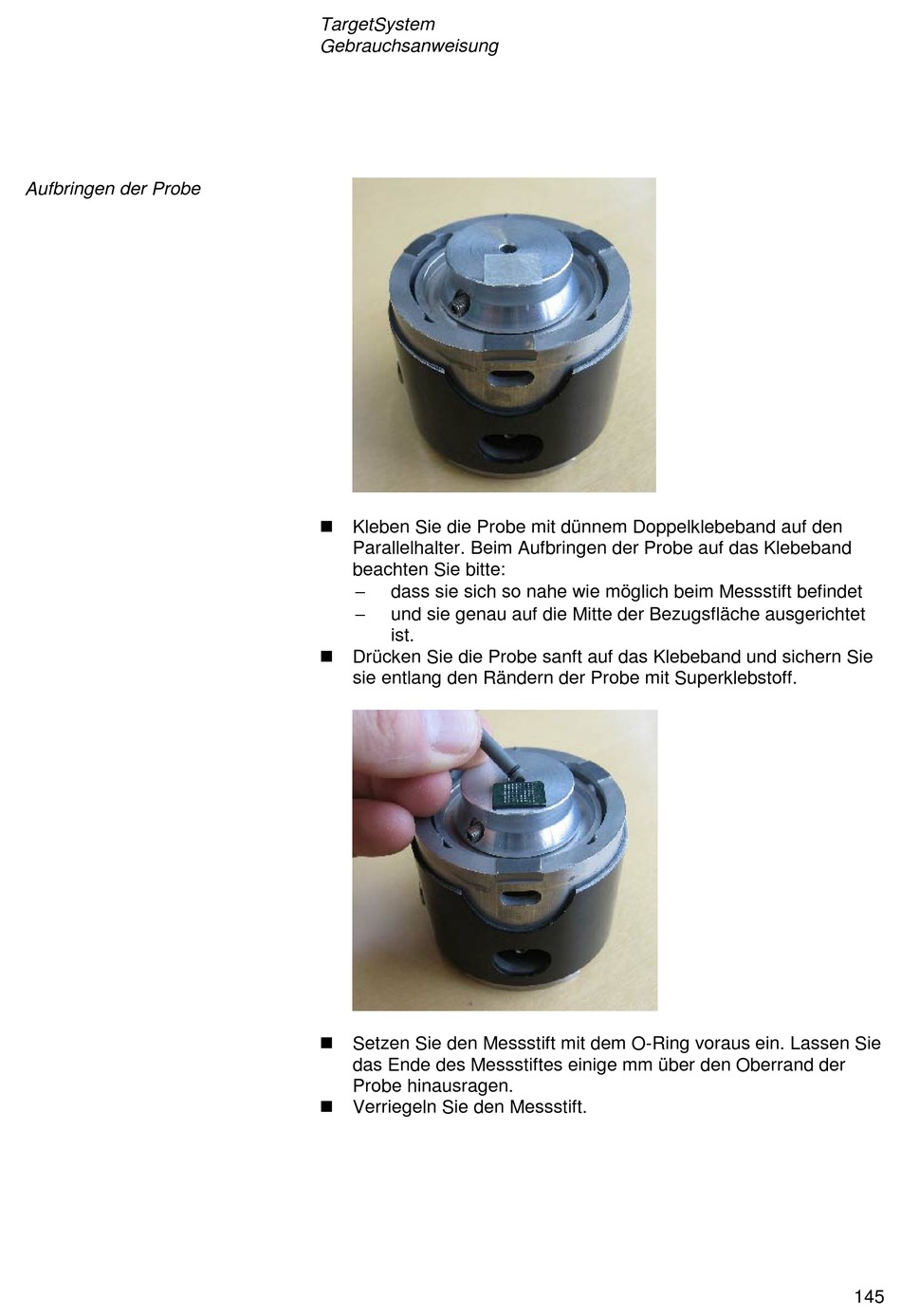

Aufbringen der Probe

TargetSystem
Gebrauchsanweisung
 Kleben Sie die Probe mit dünnem Doppelklebeband auf den
Parallelhalter. Beim Aufbringen der Probe auf das Klebeband
beachten Sie bitte:
−
dass sie sich so nahe wie möglich beim Messstift befindet
−
und sie genau auf die Mitte der Bezugsfläche ausgerichtet
ist.
 Drücken Sie die Probe sanft auf das Klebeband und sichern Sie
sie entlang den Rändern der Probe mit Superklebstoff.
 Setzen Sie den Messstift mit dem O-Ring voraus ein. Lassen Sie
das Ende des Messstiftes einige mm über den Oberrand der
Probe hinausragen.
 Verriegeln Sie den Messstift.
145
