Zugang zum Luftfilter

Luftfilter leeren

Anschluss einer externen
Absauganlage
16
TargetSystem
Gebrauchsanweisung

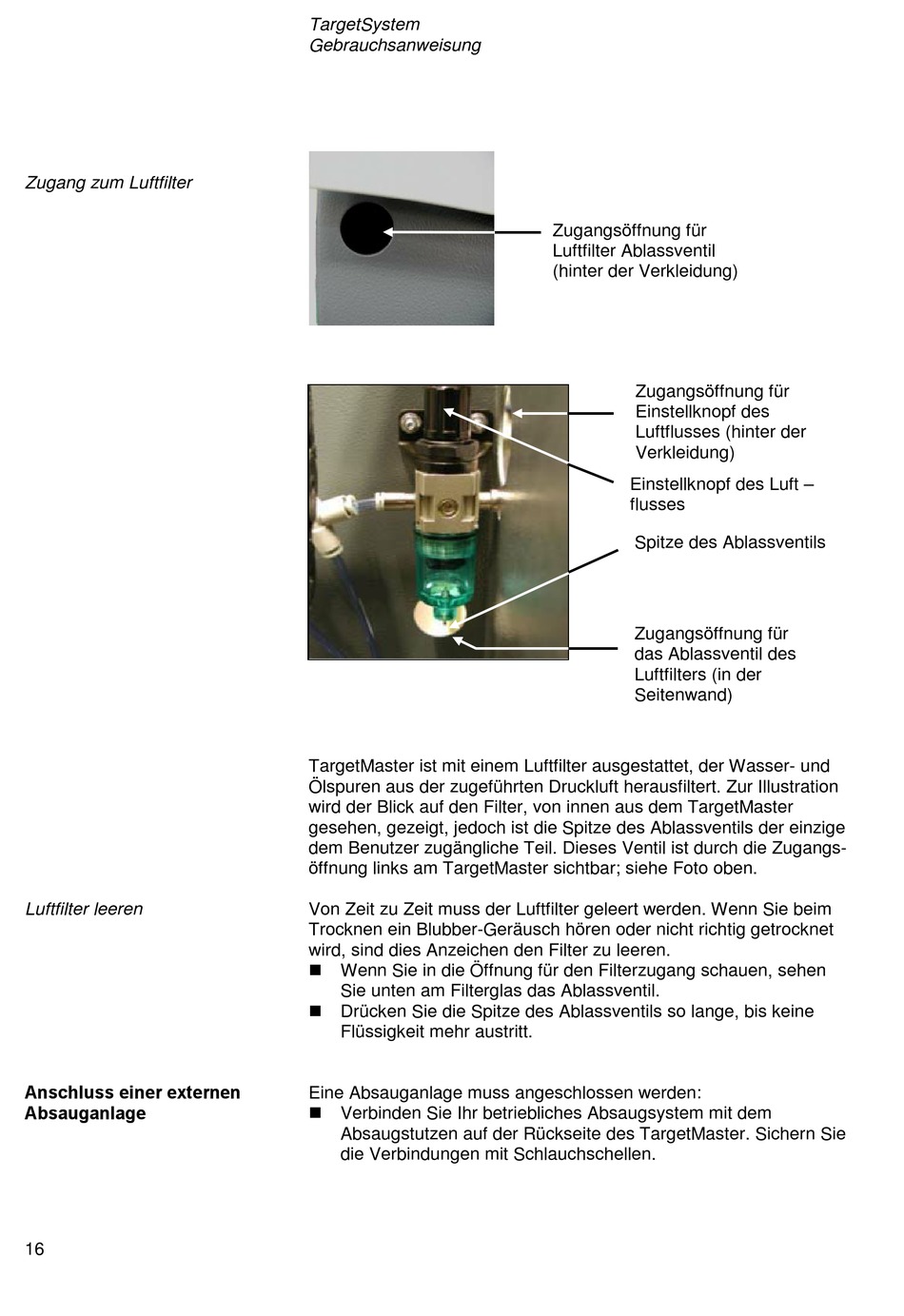

TargetMaster ist mit einem Luftfilter ausgestattet, der Wasser- und
Ölspuren aus der zugeführten Druckluft herausfiltert. Zur Illustration
wird der Blick auf den Filter, von innen aus dem TargetMaster
gesehen, gezeigt, jedoch ist die Spitze des Ablassventils der einzige
dem Benutzer zugängliche Teil. Dieses Ventil ist durch die Zugangs-
öffnung links am TargetMaster sichtbar; siehe Foto oben.
Von Zeit zu Zeit muss der Luftfilter geleert werden. Wenn Sie beim
Trocknen ein Blubber-Geräusch hören oder nicht richtig getrocknet
wird, sind dies Anzeichen den Filter zu leeren.
 Wenn Sie in die Öffnung für den Filterzugang schauen, sehen
Sie unten am Filterglas das Ablassventil.
 Drücken Sie die Spitze des Ablassventils so lange, bis keine
Flüssigkeit mehr austritt.
Eine Absauganlage muss angeschlossen werden:
 Verbinden Sie Ihr betriebliches Absaugsystem mit dem
Absaugstutzen auf der Rückseite des TargetMaster. Sichern Sie
die Verbindungen mit Schlauchschellen.
Zugangsöffnung für
Luftfilter Ablassventil
(hinter der Verkleidung)
Zugangsöffnung für
Einstellknopf des
Luftflusses (hinter der
Verkleidung)
Einstellknopf des Luft –
flusses
Spitze des Ablassventils
Zugangsöffnung für
das Ablassventil des
Luftfilters (in der
Seitenwand)
