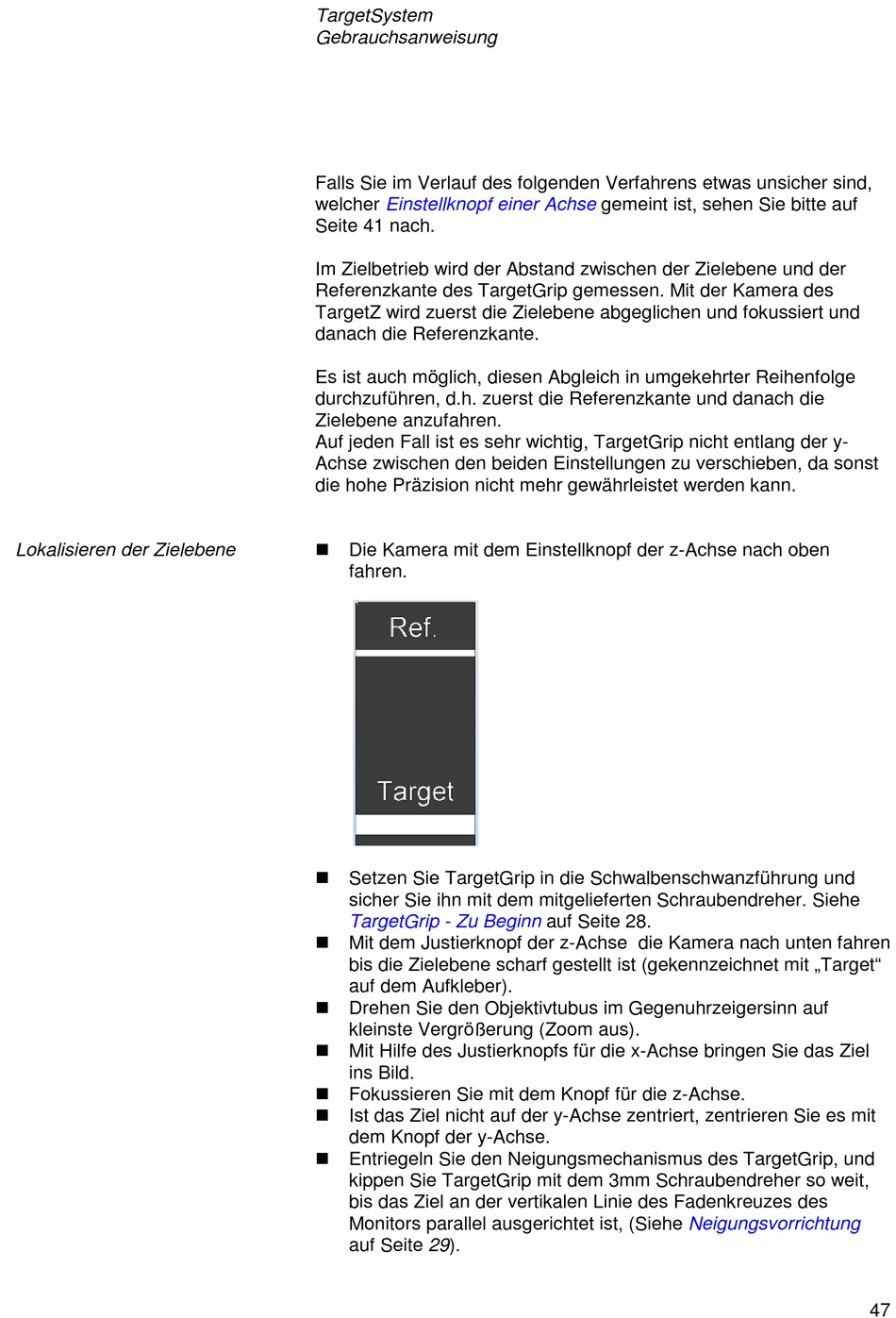

Lokalisieren der Zielebene

TargetSystem
Gebrauchsanweisung
Falls Sie im Verlauf des folgenden Verfahrens etwas unsicher sind,
welcher Einstellknopf einer Achse
Seite 41 nach.
Im Zielbetrieb wird der Abstand zwischen der Zielebene und der
Referenzkante des TargetGrip gemessen. Mit der Kamera des
TargetZ wird zuerst die Zielebene abgeglichen und fokussiert und
danach die Referenzkante.
Es ist auch möglich, diesen Abgleich in umgekehrter Reihenfolge
durchzuführen, d.h. zuerst die Referenzkante und danach die
Zielebene anzufahren.
Auf jeden Fall ist es sehr wichtig, TargetGrip nicht entlang der y-
Achse zwischen den beiden Einstellungen zu verschieben, da sonst
die hohe Präzision nicht mehr gewährleistet werden kann.
 Die Kamera mit dem Einstellknopf der z-Achse nach oben
fahren.
 Setzen Sie TargetGrip in die Schwalbenschwanzführung und
sicher Sie ihn mit dem mitgelieferten Schraubendreher. Siehe
TargetGrip - Zu Beginn
 Mit dem Justierknopf der z-Achse die Kamera nach unten fahren
bis die Zielebene scharf gestellt ist (gekennzeichnet mit „Target"
auf dem Aufkleber).
 Drehen Sie den Objektivtubus im Gegenuhrzeigersinn auf
kleinste Vergrößerung (Zoom aus).
 Mit Hilfe des Justierknopfs für die x-Achse bringen Sie das Ziel
ins Bild.
 Fokussieren Sie mit dem Knopf für die z-Achse.
 Ist das Ziel nicht auf der y-Achse zentriert, zentrieren Sie es mit
dem Knopf der y-Achse.
 Entriegeln Sie den Neigungsmechanismus des TargetGrip, und
kippen Sie TargetGrip mit dem 3mm Schraubendreher so weit,
bis das Ziel an der vertikalen Linie des Fadenkreuzes des
Monitors parallel ausgerichtet ist, (Siehe
auf Seite 29).
gemeint ist, sehen Sie bitte auf
auf Seite 28.
Neigungsvorrichtung
47
