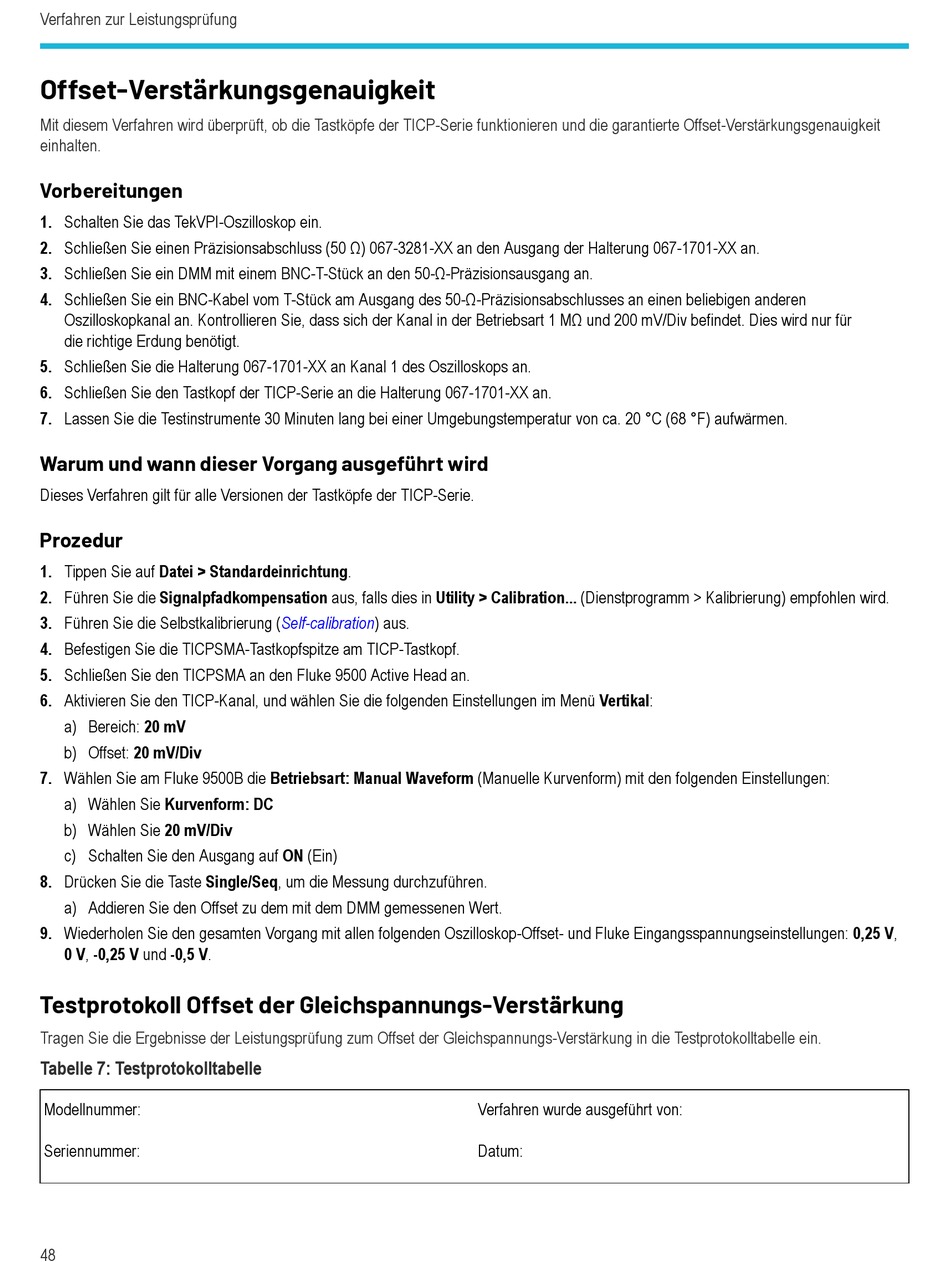

Verfahren zur Leistungsprüfung
Offset-Verstärkungsgenauigkeit
Mit diesem Verfahren wird überprüft, ob die Tastköpfe der TICP-Serie funktionieren und die garantierte Offset-Verstärkungsgenauigkeit
einhalten.
Vorbereitungen
1. Schalten Sie das TekVPI-Oszilloskop ein.
2. Schließen Sie einen Präzisionsabschluss (50 Ω) 067-3281-XX an den Ausgang der Halterung 067-1701-XX an.
3. Schließen Sie ein DMM mit einem BNC-T-Stück an den 50-Ω-Präzisionsausgang an.
4. Schließen Sie ein BNC-Kabel vom T-Stück am Ausgang des 50-Ω-Präzisionsabschlusses an einen beliebigen anderen
Oszilloskopkanal an. Kontrollieren Sie, dass sich der Kanal in der Betriebsart 1 MΩ und 200 mV/Div befindet. Dies wird nur für
die richtige Erdung benötigt.
5. Schließen Sie die Halterung 067-1701-XX an Kanal 1 des Oszilloskops an.
6. Schließen Sie den Tastkopf der TICP-Serie an die Halterung 067-1701-XX an.
7. Lassen Sie die Testinstrumente 30 Minuten lang bei einer Umgebungstemperatur von ca. 20 °C (68 °F) aufwärmen.
Warum und wann dieser Vorgang ausgeführt wird
Dieses Verfahren gilt für alle Versionen der Tastköpfe der TICP-Serie.
Prozedur
1. Tippen Sie auf Datei > Standardeinrichtung.
2. Führen Sie die Signalpfadkompensation aus, falls dies in Utility > Calibration... (Dienstprogramm > Kalibrierung) empfohlen wird.
3. Führen Sie die Selbstkalibrierung (Self-calibration) aus.
4. Befestigen Sie die TICPSMA-Tastkopfspitze am TICP-Tastkopf.
5. Schließen Sie den TICPSMA an den Fluke 9500 Active Head an.
6. Aktivieren Sie den TICP-Kanal, und wählen Sie die folgenden Einstellungen im Menü Vertikal:
a) Bereich: 20 mV
b) Offset: 20 mV/Div
7. Wählen Sie am Fluke 9500B die Betriebsart: Manual Waveform (Manuelle Kurvenform) mit den folgenden Einstellungen:
a) Wählen Sie Kurvenform: DC
b) Wählen Sie 20 mV/Div
c) Schalten Sie den Ausgang auf ON (Ein)
8. Drücken Sie die Taste Single/Seq, um die Messung durchzuführen.
a) Addieren Sie den Offset zu dem mit dem DMM gemessenen Wert.
9. Wiederholen Sie den gesamten Vorgang mit allen folgenden Oszilloskop-Offset- und Fluke Eingangsspannungseinstellungen: 0,25 V,
0 V, -0,25 V und -0,5 V.
Testprotokoll Offset der Gleichspannungs-Verstärkung
Tragen Sie die Ergebnisse der Leistungsprüfung zum Offset der Gleichspannungs-Verstärkung in die Testprotokolltabelle ein.
Tabelle 7: Testprotokolltabelle
Modellnummer:
Seriennummer:
48
Verfahren wurde ausgeführt von:
Datum:
