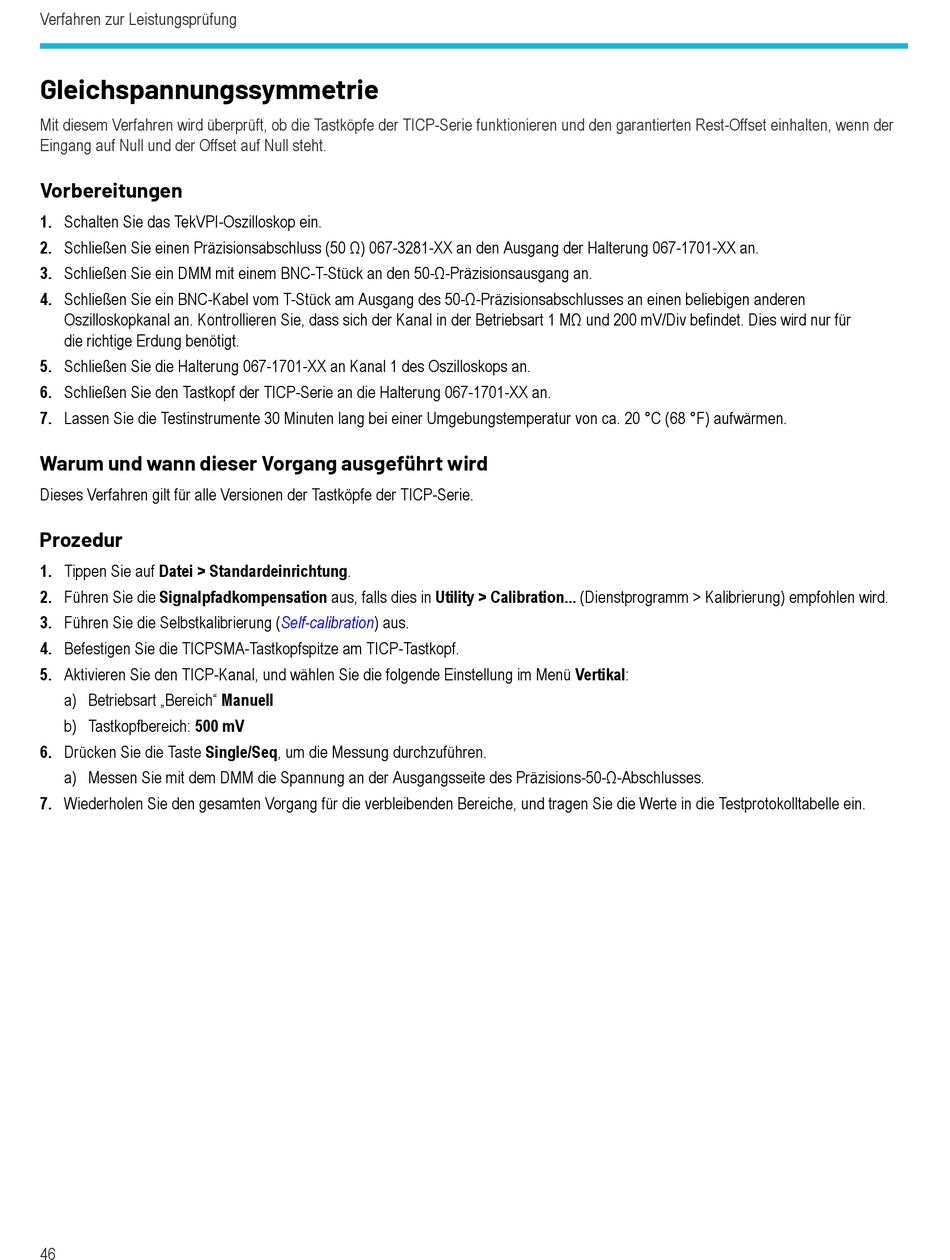

Verfahren zur Leistungsprüfung
Gleichspannungssymmetrie
Mit diesem Verfahren wird überprüft, ob die Tastköpfe der TICP-Serie funktionieren und den garantierten Rest-Offset einhalten, wenn der
Eingang auf Null und der Offset auf Null steht.
Vorbereitungen
1. Schalten Sie das TekVPI-Oszilloskop ein.
2. Schließen Sie einen Präzisionsabschluss (50 Ω) 067-3281-XX an den Ausgang der Halterung 067-1701-XX an.
3. Schließen Sie ein DMM mit einem BNC-T-Stück an den 50-Ω-Präzisionsausgang an.
4. Schließen Sie ein BNC-Kabel vom T-Stück am Ausgang des 50-Ω-Präzisionsabschlusses an einen beliebigen anderen
Oszilloskopkanal an. Kontrollieren Sie, dass sich der Kanal in der Betriebsart 1 MΩ und 200 mV/Div befindet. Dies wird nur für
die richtige Erdung benötigt.
5. Schließen Sie die Halterung 067-1701-XX an Kanal 1 des Oszilloskops an.
6. Schließen Sie den Tastkopf der TICP-Serie an die Halterung 067-1701-XX an.
7. Lassen Sie die Testinstrumente 30 Minuten lang bei einer Umgebungstemperatur von ca. 20 °C (68 °F) aufwärmen.
Warum und wann dieser Vorgang ausgeführt wird
Dieses Verfahren gilt für alle Versionen der Tastköpfe der TICP-Serie.
Prozedur
1. Tippen Sie auf Datei > Standardeinrichtung.
2. Führen Sie die Signalpfadkompensation aus, falls dies in Utility > Calibration... (Dienstprogramm > Kalibrierung) empfohlen wird.
3. Führen Sie die Selbstkalibrierung (Self-calibration) aus.
4. Befestigen Sie die TICPSMA-Tastkopfspitze am TICP-Tastkopf.
5. Aktivieren Sie den TICP-Kanal, und wählen Sie die folgende Einstellung im Menü Vertikal:
a) Betriebsart „Bereich" Manuell
b) Tastkopfbereich: 500 mV
6. Drücken Sie die Taste Single/Seq, um die Messung durchzuführen.
a) Messen Sie mit dem DMM die Spannung an der Ausgangsseite des Präzisions-50-Ω-Abschlusses.
7. Wiederholen Sie den gesamten Vorgang für die verbleibenden Bereiche, und tragen Sie die Werte in die Testprotokolltabelle ein.
