Anwendungsbeispiele
Anwendungsbeispiele für Wide Bandgap (WBG) und PMIC-Leistungsintegrität.

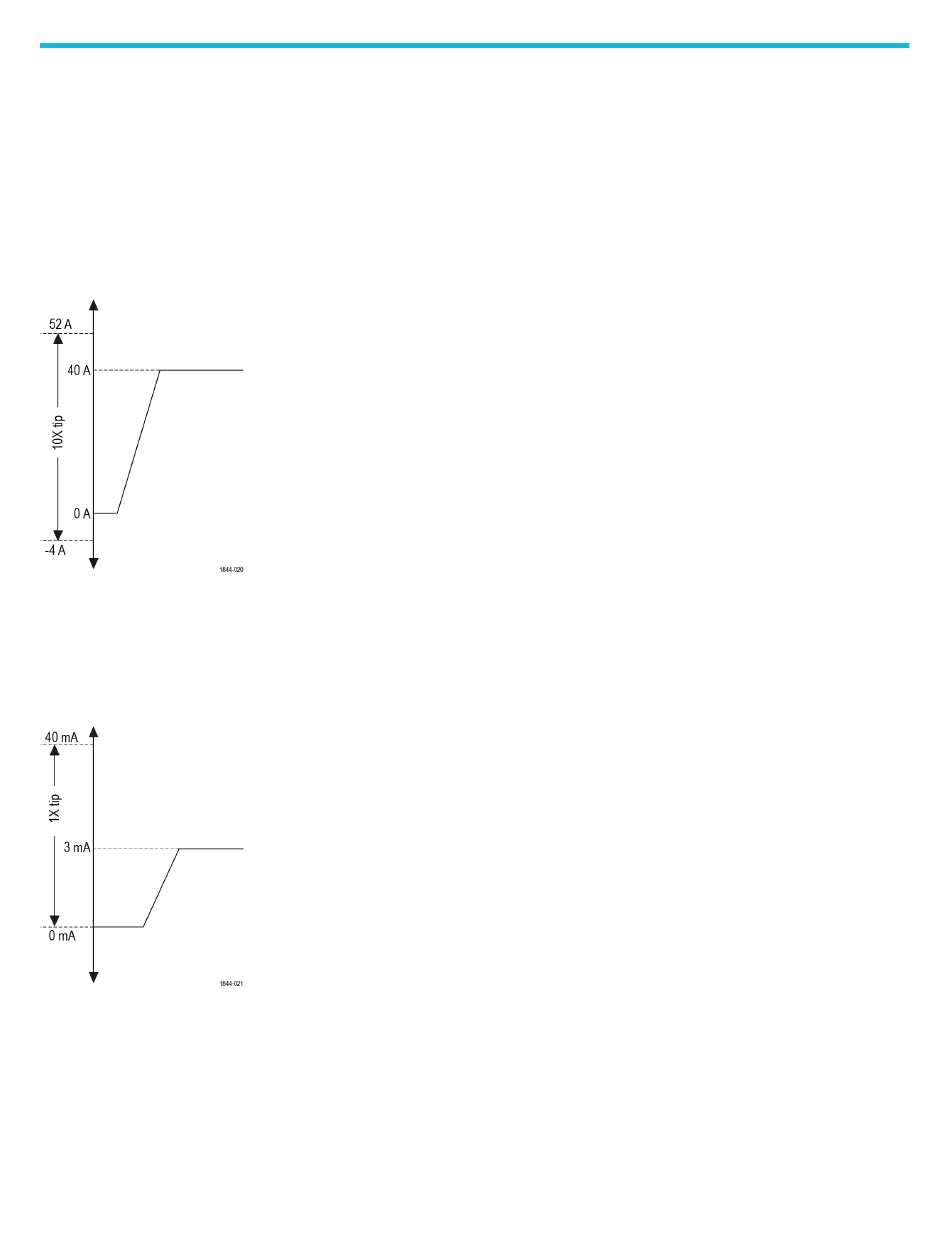

Beispiel für WBG (800 V, 40 A typisch; 0,125 Ω Nebenschlusswiderstand)
In einem 800-V-SiC-Kreis, der bei 40 A geschaltet wird, erzeugt ein Nebenschlusswiderstand von 125 mΩ ein Signal von 5 V. Um dies mit
dem TICP zu messen, muss die Spitze 10X verwendet werden. In einem Bereich von ±3,5 V gilt ein Offset von 0,3 V.
Der messbare Strombereich reicht von 52 A bis -4 A. Bei diesen Einstellungen beträgt der Effektivwert des Rauschuntergrunds bei einer
Bandbreite von 250 MHz 2,2 mA RMS
PMIC-Leistungsintegrität (48 V, 3 mA typisch; 1 Ω Nebenschlusswiderstand)
In einem 48-V-PMIC-Bus erzeugt eine Standby-Stromstärke von 3 mA ein Signal von 3 mV auf einem Nebenschlusswiderstand von 1 Ω.
Verwenden Sie die Spitze 1X im empfindlichsten Bereich von ±20 mV, wenden Sie einen Offset an, um den 3-mA-Strom anzuzeigen und
Transienten von 0 A bis 40 mA mit einem Rauschuntergrund-Effektivwert von 21,2 µA zu erfassen
