Hinweise zur Bedienung
Anmerkung: Schließen Sie den Tastkopf an einen Zweibeinständer, ein Stativ (mit Adapter) oder eine ähnliche Halterung
an. Durch den Einsatz einer Halterung wird der Tastkopf fixiert, wodurch die potenziellen mechanischen Belastungen an der
elektrischen Anschlussstelle des Prüflings reduziert werden. Der Träger hält den Tastkopf von den umliegenden Schaltkreisen
und leitenden Objekten fern, um parasitäre kapazitive Kopplung an diese Umgebung zu minimieren. Der mitgelieferte
Stativadapter wird benötigt, um den Tastkopf der TICP-Serie an einem Stativ zu befestigen.

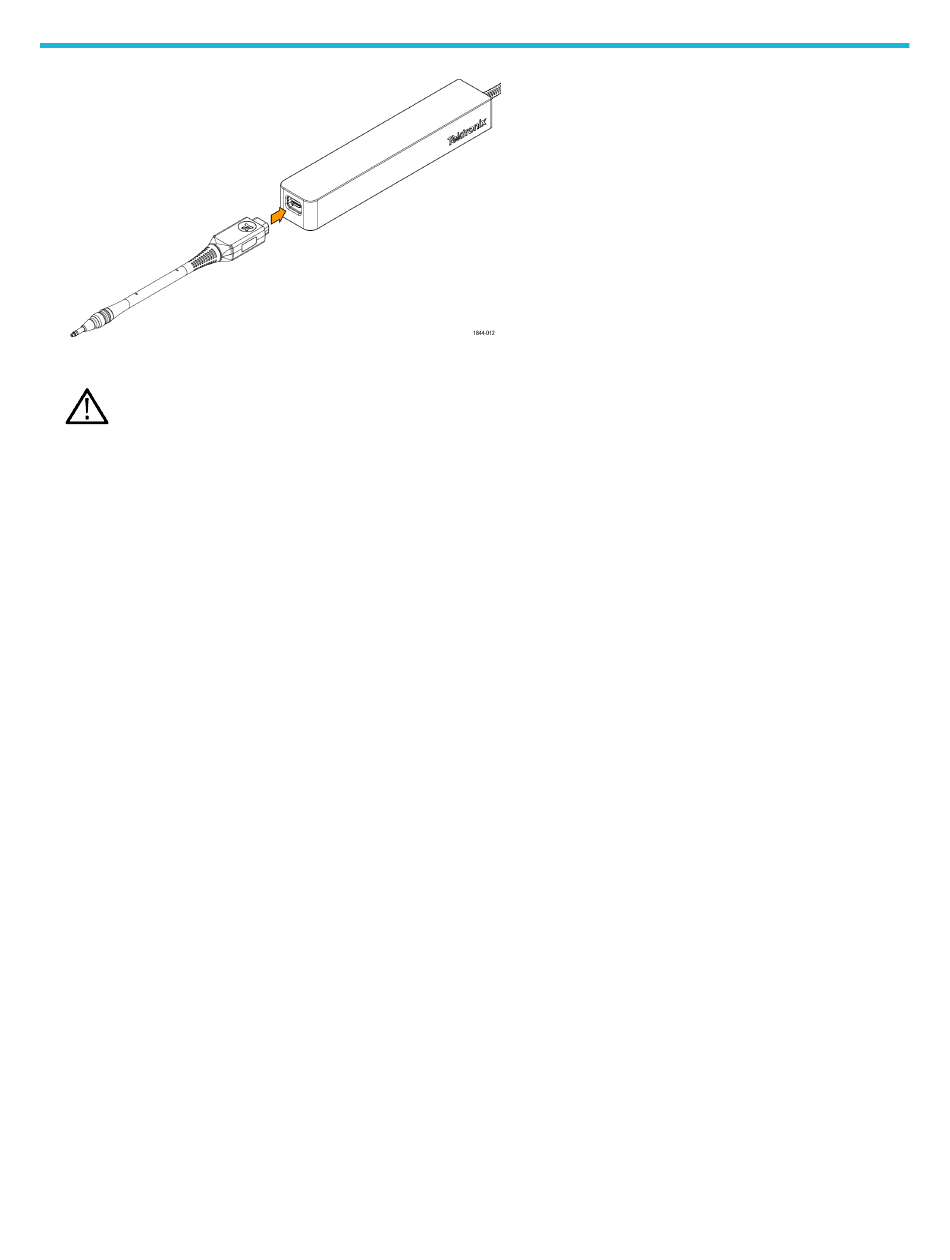

4. Schließen Sie das Ende der Tastkopfspitze an den Prüfling an.
Wenn Sie eine MMCX-Spitze verwenden, schließen Sie die Spitze an einen MMCX-Stecker oder an einen Adapter mit rechteckigen
Stiften an, bevor Sie sie an den Prüfling anschließen. Die Adapter sind mit einem Abstand von 2,54 mm (0,100 Zoll) bzw. 1,57 mm
(0,062 Zoll) anschließbar.
5. Konfigurieren Sie die Bedienelemente des Oszilloskops.
6. Legen Sie Strom an den Prüfling an, um die Messung vorzunehmen.
Installation des Stativadapters
Die folgenden Schritte beschreiben die Installation des Stativadapters am Tastkopf und die Befestigung an einem Stativ.
24
