Hinweise zur Bedienung
Die rechteckigen 0,025-Zoll-Stifte (0,635 mm) müssen sich bereits auf der Leiterplatte befinden. Einige rechteckige Stifte haben ggf.
bereits Kopfstecker an der Leiterplatte installiert. Tektronix empfiehlt, den Abstandhalter aus Kunststoff von den rechteckigen Stiften zu
entfernen, um einen besseren Zugang zur Leiterplatte zu erhalten, wie in der folgenden Abbildung gezeigt. Dies dient zum Erreichen
einer optimalen elektrischen Leistung, insbesondere CMRR. Sie müssen ggf. eine Pinzette verwenden, um den Abstandhalter wie in der
Abbildung gezeigt zu entfernen.

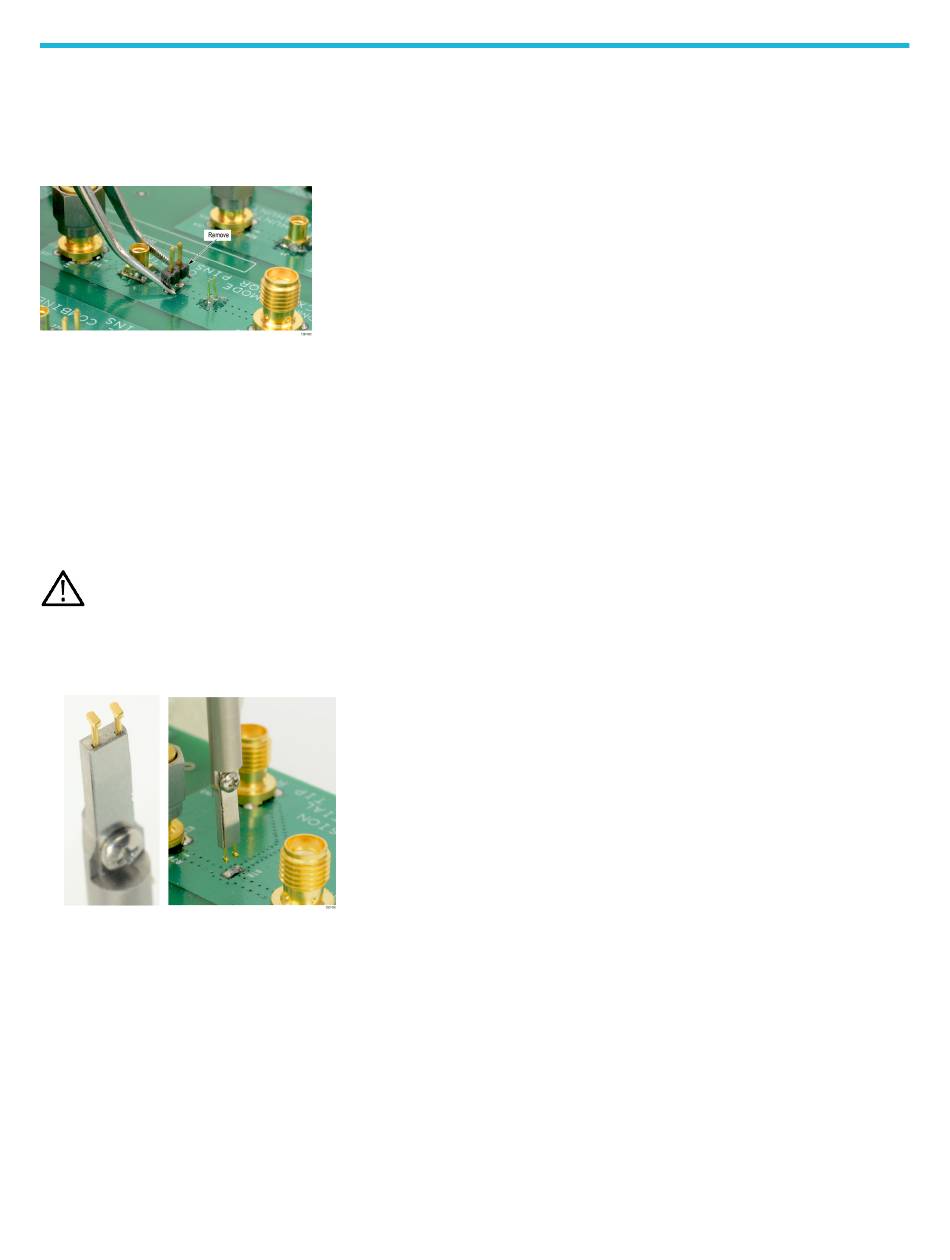

Abbildung 8: Entfernen des Kopfsteckers von den rechteckigen Stiftanschlüssen an der Leiterplatte
Tektronix bietet einen Satz aus Lötstiften (0,46 mm (0,018 in) Durchmesser) zur Installation an der Leiterplatte, die mit dem MMCX-0,062-
Zoll-Adapter (1,57 mm) verwendet werden kann. Verwenden Sie das Löthilfsmittelzubehör (Tektronix Teilenummer 003-1946-xx) zur
Installation dieser Stifte an der Leiterplatte.
Die Lötstifte sind sehr klein und ggf. schwer in der Handhabung. Tektronix empfiehlt die Verwendung einer Pinzette und eines
Vergrößerungswerkzeugs zur Installation der Stifte an der Leiterplatte.
Die Lötstifte können um die oberflächenmontierte Komponente an der Leiterplatte installiert werden, dabei muss jedoch ein ausreichender
Abstand für eine einwandfreie elektrische Verbindung des Adapters eingehalten werden.
Anmerkung: Die (gemeinsame) Koaxialabschirmung der Tastkopfspitze und der Spitzenadapter muss immer mit dem Punkt mit
der geringsten Impedanz (in der Regel eine Gleichtaktschaltung oder ein Stromversorgungsstrang) im Prüfkreis verbunden sein
(relativ zum Sensorspitzenkabel/Mittelleiter), um ein möglichst genaues Signal zu erhalten.
Verwenden Sie die folgenden Schritte zur Installation der Lötstifte mittels der Löthilfe an der Leiterplatte:
1. Stecken Sie die Lötstifte vorsichtig in die Löthilfe ein, wie in der folgenden Abbildung gezeigt.
Abbildung 9: Verwendung der Löthilfe zur Installation der rechteckigen Stifte an der Leiterplatte
2. Verwenden Sie die Löthilfe zum Fixieren der rechteckigen Stifte beim Anlöten an die Leiterplatte.
3. Tragen Sie bei Bedarf eine geringe Menge Klebstoff auf, um die Verbindung mit der Leiterplatte weiter zu verstärken. Die Höhe
des Klebstoffs muss jedoch so gering wie möglich gehalten werden, damit ein einwandfreier elektrischer Kontakt des Adapters
gewährleistet ist.
Abbildung 7
30
auf Seite 29
Abbildung 7
auf Seite 29
