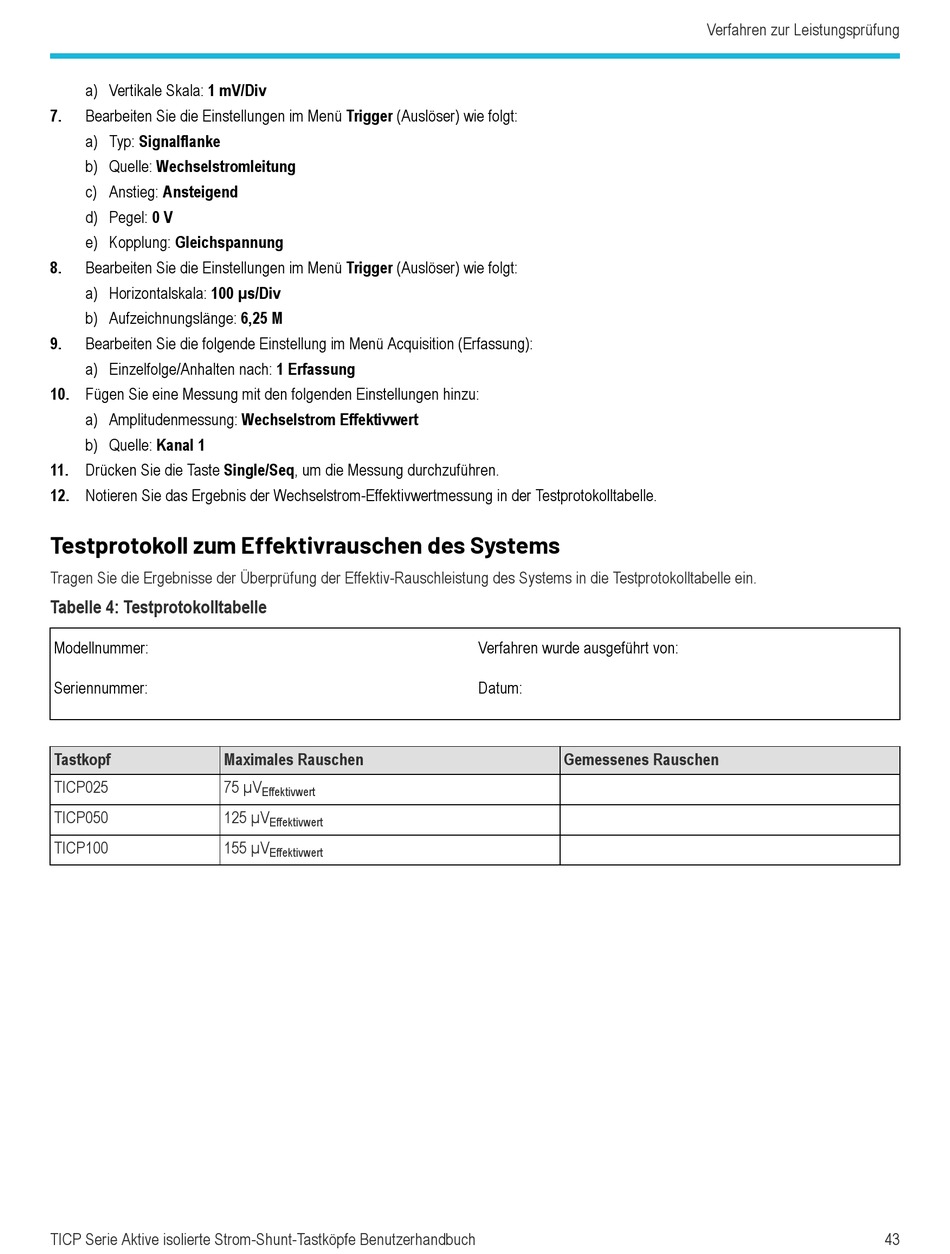

a) Vertikale Skala: 1 mV/Div
7.
Bearbeiten Sie die Einstellungen im Menü Trigger (Auslöser) wie folgt:
a) Typ: Signalflanke
b) Quelle: Wechselstromleitung
c) Anstieg: Ansteigend
d) Pegel: 0 V
e) Kopplung: Gleichspannung
8.
Bearbeiten Sie die Einstellungen im Menü Trigger (Auslöser) wie folgt:
a) Horizontalskala: 100 µs/Div
b) Aufzeichnungslänge: 6,25 M
9.
Bearbeiten Sie die folgende Einstellung im Menü Acquisition (Erfassung):
a) Einzelfolge/Anhalten nach: 1 Erfassung
10. Fügen Sie eine Messung mit den folgenden Einstellungen hinzu:
a) Amplitudenmessung: Wechselstrom Effektivwert
b) Quelle: Kanal 1
11. Drücken Sie die Taste Single/Seq, um die Messung durchzuführen.
12. Notieren Sie das Ergebnis der Wechselstrom-Effektivwertmessung in der Testprotokolltabelle.
Testprotokoll zum Effektivrauschen des Systems
Tragen Sie die Ergebnisse der Überprüfung der Effektiv-Rauschleistung des Systems in die Testprotokolltabelle ein.
Tabelle 4: Testprotokolltabelle
Modellnummer:
Seriennummer:
Tastkopf
Maximales Rauschen
TICP025
75 µV
TICP050
125 µV
TICP100
155 µV
TICP Serie Aktive isolierte Strom-Shunt-Tastköpfe Benutzerhandbuch
Effektivwert
Effektivwert
Effektivwert
Verfahren wurde ausgeführt von:
Datum:
Gemessenes Rauschen
Verfahren zur Leistungsprüfung
43
