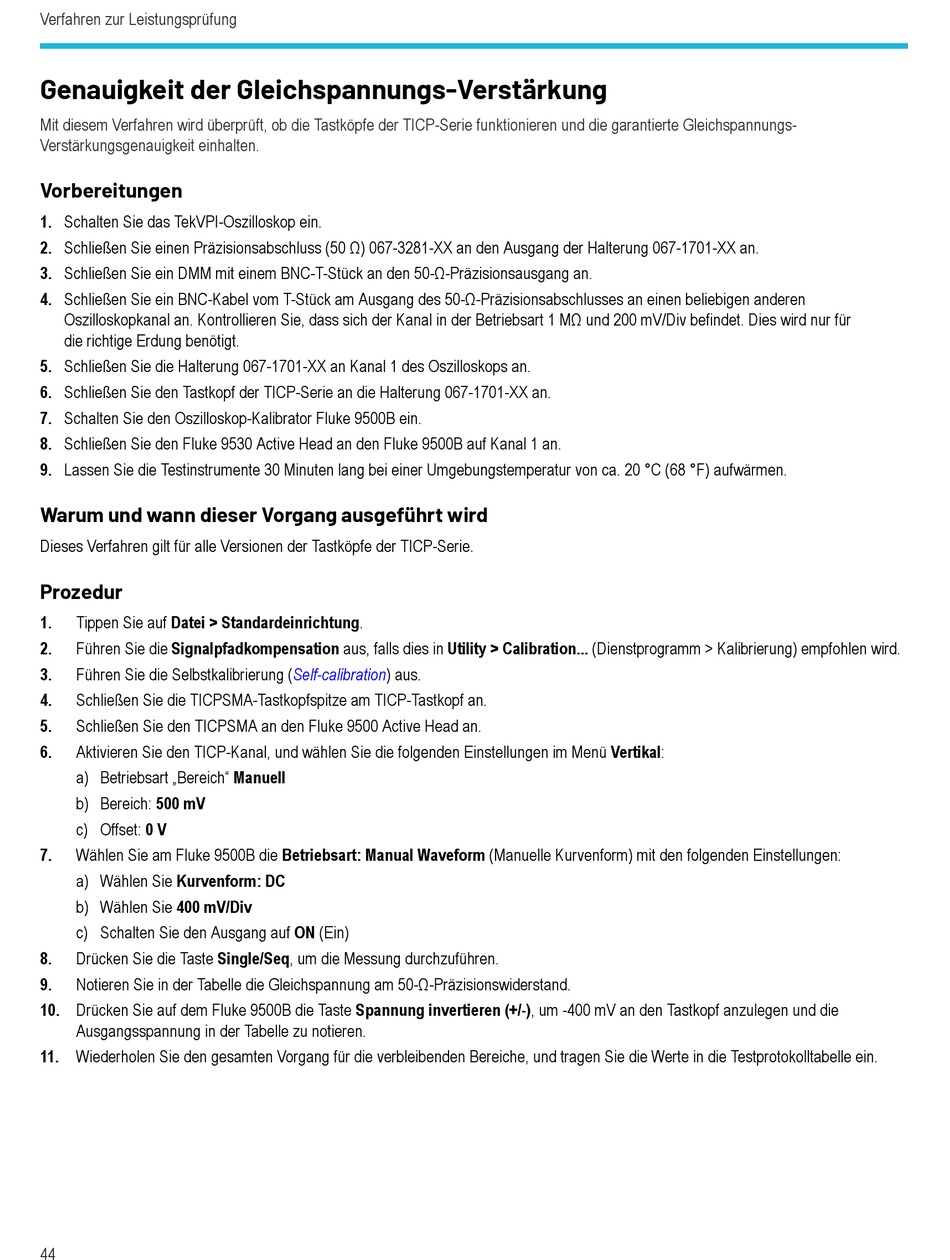

Verfahren zur Leistungsprüfung
Genauigkeit der Gleichspannungs-Verstärkung
Mit diesem Verfahren wird überprüft, ob die Tastköpfe der TICP-Serie funktionieren und die garantierte Gleichspannungs-
Verstärkungsgenauigkeit einhalten.
Vorbereitungen
1. Schalten Sie das TekVPI-Oszilloskop ein.
2. Schließen Sie einen Präzisionsabschluss (50 Ω) 067-3281-XX an den Ausgang der Halterung 067-1701-XX an.
3. Schließen Sie ein DMM mit einem BNC-T-Stück an den 50-Ω-Präzisionsausgang an.
4. Schließen Sie ein BNC-Kabel vom T-Stück am Ausgang des 50-Ω-Präzisionsabschlusses an einen beliebigen anderen
Oszilloskopkanal an. Kontrollieren Sie, dass sich der Kanal in der Betriebsart 1 MΩ und 200 mV/Div befindet. Dies wird nur für
die richtige Erdung benötigt.
5. Schließen Sie die Halterung 067-1701-XX an Kanal 1 des Oszilloskops an.
6. Schließen Sie den Tastkopf der TICP-Serie an die Halterung 067-1701-XX an.
7. Schalten Sie den Oszilloskop-Kalibrator Fluke 9500B ein.
8. Schließen Sie den Fluke 9530 Active Head an den Fluke 9500B auf Kanal 1 an.
9. Lassen Sie die Testinstrumente 30 Minuten lang bei einer Umgebungstemperatur von ca. 20 °C (68 °F) aufwärmen.
Warum und wann dieser Vorgang ausgeführt wird
Dieses Verfahren gilt für alle Versionen der Tastköpfe der TICP-Serie.
Prozedur
1.
Tippen Sie auf Datei > Standardeinrichtung.
2.
Führen Sie die Signalpfadkompensation aus, falls dies in Utility > Calibration... (Dienstprogramm > Kalibrierung) empfohlen wird.
3.
Führen Sie die Selbstkalibrierung (Self-calibration) aus.
4.
Schließen Sie die TICPSMA-Tastkopfspitze am TICP-Tastkopf an.
5.
Schließen Sie den TICPSMA an den Fluke 9500 Active Head an.
6.
Aktivieren Sie den TICP-Kanal, und wählen Sie die folgenden Einstellungen im Menü Vertikal:
a) Betriebsart „Bereich" Manuell
b) Bereich: 500 mV
c) Offset: 0 V
7.
Wählen Sie am Fluke 9500B die Betriebsart: Manual Waveform (Manuelle Kurvenform) mit den folgenden Einstellungen:
a) Wählen Sie Kurvenform: DC
b) Wählen Sie 400 mV/Div
c) Schalten Sie den Ausgang auf ON (Ein)
8.
Drücken Sie die Taste Single/Seq, um die Messung durchzuführen.
9.
Notieren Sie in der Tabelle die Gleichspannung am 50-Ω-Präzisionswiderstand.
10. Drücken Sie auf dem Fluke 9500B die Taste Spannung invertieren (+/-), um -400 mV an den Tastkopf anzulegen und die
Ausgangsspannung in der Tabelle zu notieren.
11. Wiederholen Sie den gesamten Vorgang für die verbleibenden Bereiche, und tragen Sie die Werte in die Testprotokolltabelle ein.
