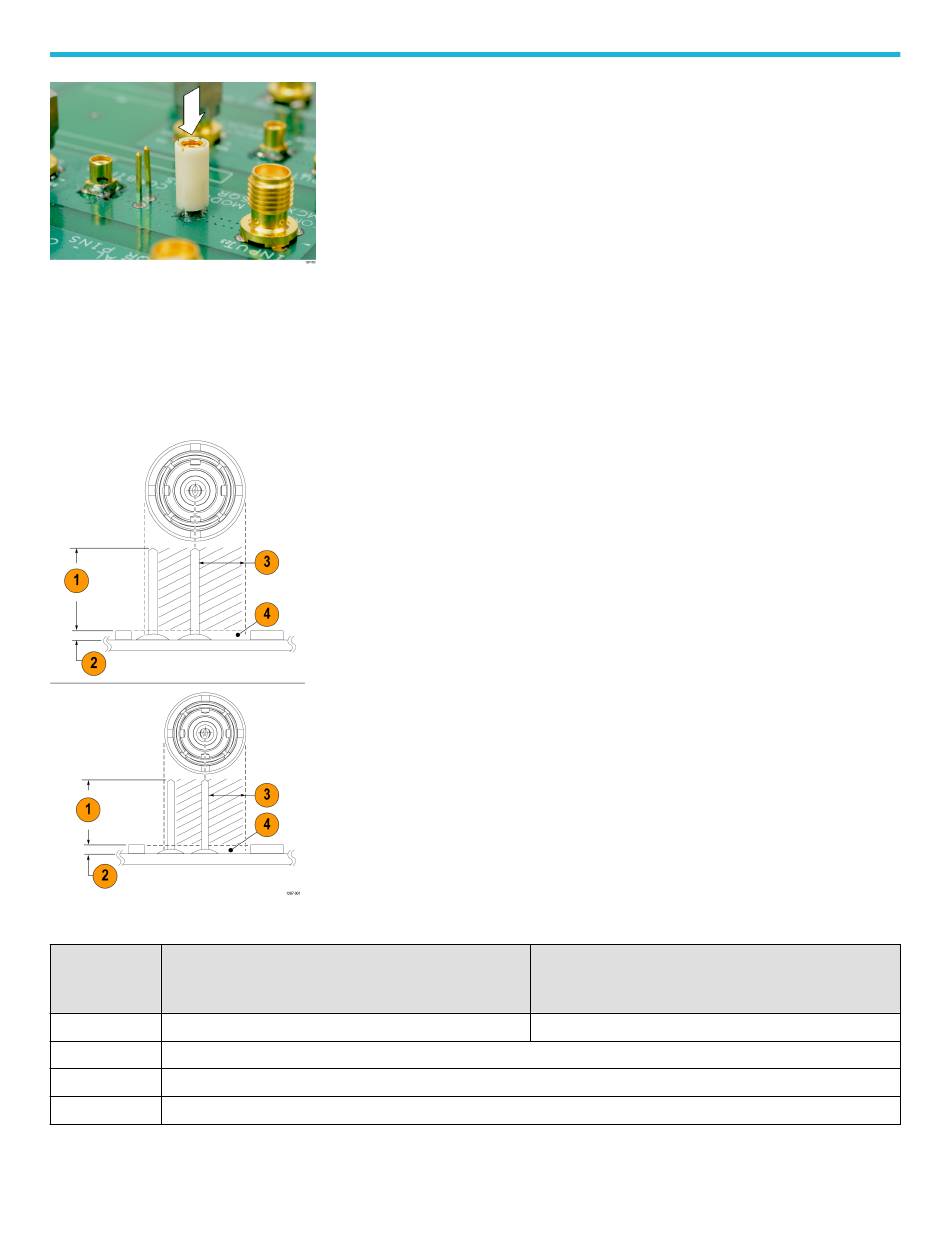

Abbildung 6: Festdrücken des MMCX-0,062-Zoll-Adapters (1,57 mm)
Installieren der rechteckigen Stiftanschlüsse an der Leiterplatte
Die folgende Abbildung und Tabelle zeigen die empfohlenen erforderlichen Abstände für den Anschluss der Adapter an den rechteckigen
Stiftanschlüssen an der Leiterplatte. Die Unterseite der Adapter sind an der Oberseite abgebildet.
Abbildung 7: Erforderliche Abstände am Adapter
Abbildungsrefe
Tastkopfspitzenadapter, MMCX auf rechteckigen
renz
Stiftanschlüssen mit 0,1-Zoll-Abstand 0,635 mm
(0,025 Zoll) rechteckige Stifte
1
Empfohlene maximale Stiftlänge 6,00 mm (0,235 Zoll)
2
Bereich zwischen Adapter und Leiterplatte minimieren
3
Freihaltebereich (Durchmesser jedes Adapters)
4
Im Freigabebereich sollten sich möglichst keine Komponenten befinden
TICP Serie Aktive isolierte Strom-Shunt-Tastköpfe Benutzerhandbuch
Tastkopfspitzen-Adapter, MMCX auf rechteckigen
Stiftanschlüssen mit 0,062-Zoll-Abstand 0,406 mm
(0,016 Zoll) rechteckige Stifte
Empfohlene maximale Stiftlänge 4,40 mm (0,170 Zoll)
Hinweise zur Bedienung
29
