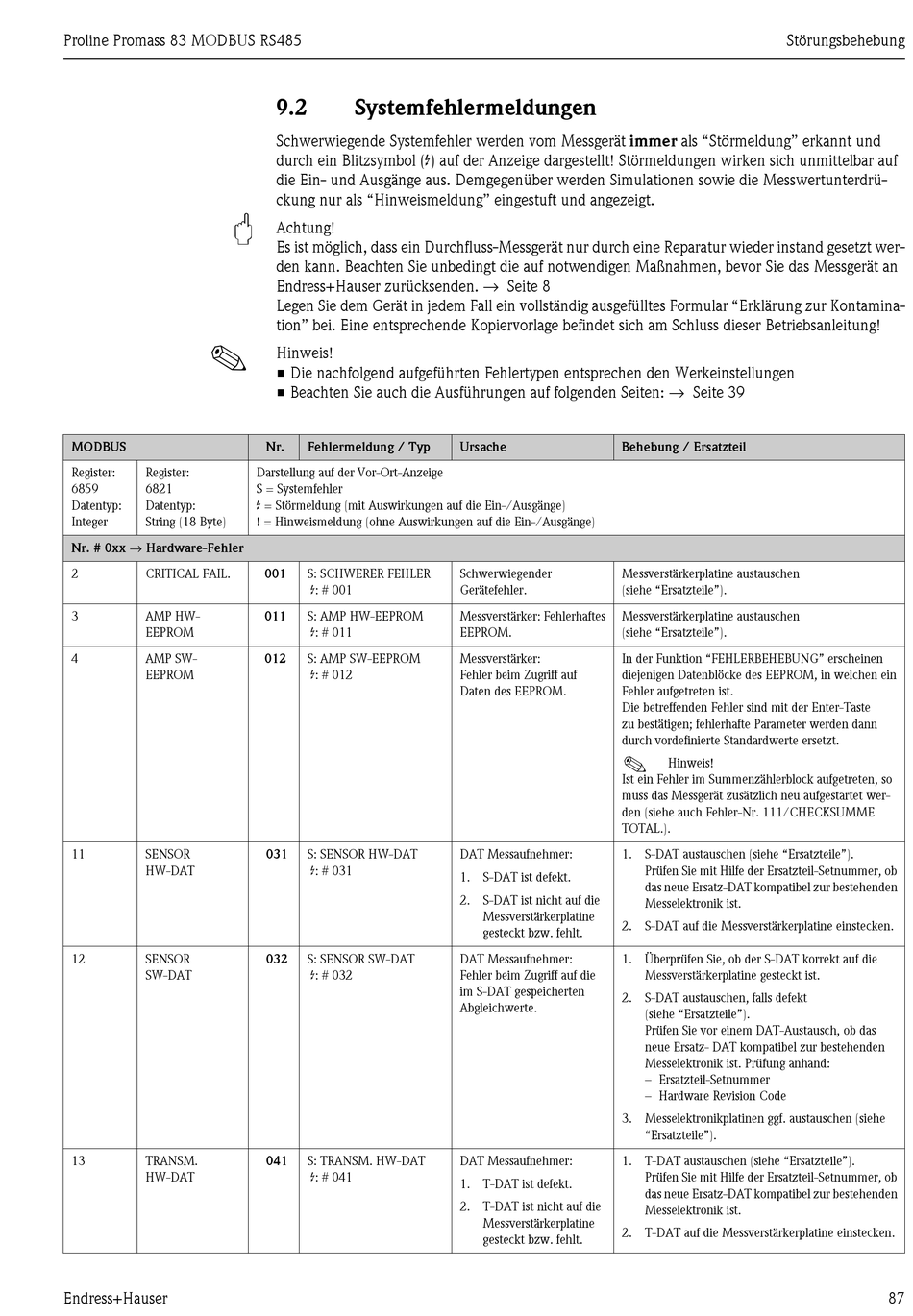

Endress+Hauser Proline Promass 83 MODBUS RS485 Betriebsanleitung Seite 87

Proline Promass 83 MODBUS RS485
!
MODBUS
Register: Register:
6859 6821
Datentyp: Datentyp:
Integer String (18 Byte)
Nr. # 0xx → Hardware-Fehler
2 CRITICAL FAIL.
3 AMP HW-
EEPROM
4 AMP SW-
EEPROM
11 SENSOR
HW-DAT
12 SENSOR
SW-DAT
13 TRANSM.
HW-DAT
Endress+Hauser
9.2 Systemfehlermeldungen
Schwerwiegende Systemfehler werden vom Messgerät immer als "Störmeldung" erkannt und
durch ein Blitzsymbol ($) auf der Anzeige dargestellt! Störmeldungen wirken sich unmittelbar auf
die Ein- und Ausgänge aus. Demgegenüber werden Simulationen sowie die Messwertunterdrü-
ckung nur als "Hinweismeldung" eingestuft und angezeigt.
"
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt wer-
den kann. Beachten Sie unbedingt die auf notwendigen Maßnahmen, bevor Sie das Messgerät an
Endress+Hauser zurücksenden. → Seite 8
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Hinweis!
• Die nachfolgend aufgeführten Fehlertypen entsprechen den Werkeinstellungen
• Beachten Sie auch die Ausführungen auf folgenden Seiten: → Seite 39
Nr. Fehlermeldung / Typ
Darstellung auf der Vor-Ort-Anzeige
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf die Ein-/Ausgänge)
! = Hinweismeldung (ohne Auswirkungen auf die Ein-/Ausgänge)
001 S: SCHWERER FEHLER
$: # 001
011 S: AMP HW-EEPROM
$: # 011
012 S: AMP SW-EEPROM
$: # 012
031 S: SENSOR HW-DAT
$: # 031
032 S: SENSOR SW-DAT
$: # 032
041 S: TRANSM. HW-DAT
$: # 041
Ursache Behebung / Ersatzteil
Schwerwiegender Messverstärkerplatine austauschen
Gerätefehler. (siehe "Ersatzteile").
Messverstärker: Fehlerhaftes Messverstärkerplatine austauschen
EEPROM. (siehe "Ersatzteile").
Messverstärker: In der Funktion "FEHLERBEHEBUNG" erscheinen
Fehler beim Zugriff auf diejenigen Datenblöcke des EEPROM, in welchen ein
Daten des EEPROM. Fehler aufgetreten ist.
Die betreffenden Fehler sind mit der Enter-Taste
zu bestätigen; fehlerhafte Parameter werden dann
durch vordefinierte Standardwerte ersetzt.
!
Ist ein Fehler im Summenzählerblock aufgetreten, so
muss das Messgerät zusätzlich neu aufgestartet wer-
den (siehe auch Fehler-Nr. 111/CHECKSUMME
TOTAL.).
DAT Messaufnehmer: 1. S-DAT austauschen (siehe "Ersatzteile").
1. S-DAT ist defekt.
2. S-DAT ist nicht auf die
Messverstärkerplatine
2. S-DAT auf die Messverstärkerplatine einstecken.
gesteckt bzw. fehlt.
DAT Messaufnehmer: 1. Überprüfen Sie, ob der S-DAT korrekt auf die
Fehler beim Zugriff auf die
im S-DAT gespeicherten
2. S-DAT austauschen, falls defekt
Abgleichwerte.
3. Messelektronikplatinen ggf. austauschen (siehe
DAT Messaufnehmer: 1. T-DAT austauschen (siehe "Ersatzteile").
1. T-DAT ist defekt.
2. T-DAT ist nicht auf die
Messverstärkerplatine
2. T-DAT auf die Messverstärkerplatine einstecken.
gesteckt bzw. fehlt.
Störungsbehebung
Hinweis!
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob
das neue Ersatz-DAT kompatibel zur bestehenden
Messelektronik ist.
Messverstärkerplatine gesteckt ist.
(siehe "Ersatzteile").
Prüfen Sie vor einem DAT-Austausch, ob das
neue Ersatz- DAT kompatibel zur bestehenden
Messelektronik ist. Prüfung anhand:
– Ersatzteil-Setnummer
– Hardware Revision Code
"Ersatzteile").
Prüfen Sie mit Hilfe der Ersatzteil-Setnummer, ob
das neue Ersatz-DAT kompatibel zur bestehenden
Messelektronik ist.
