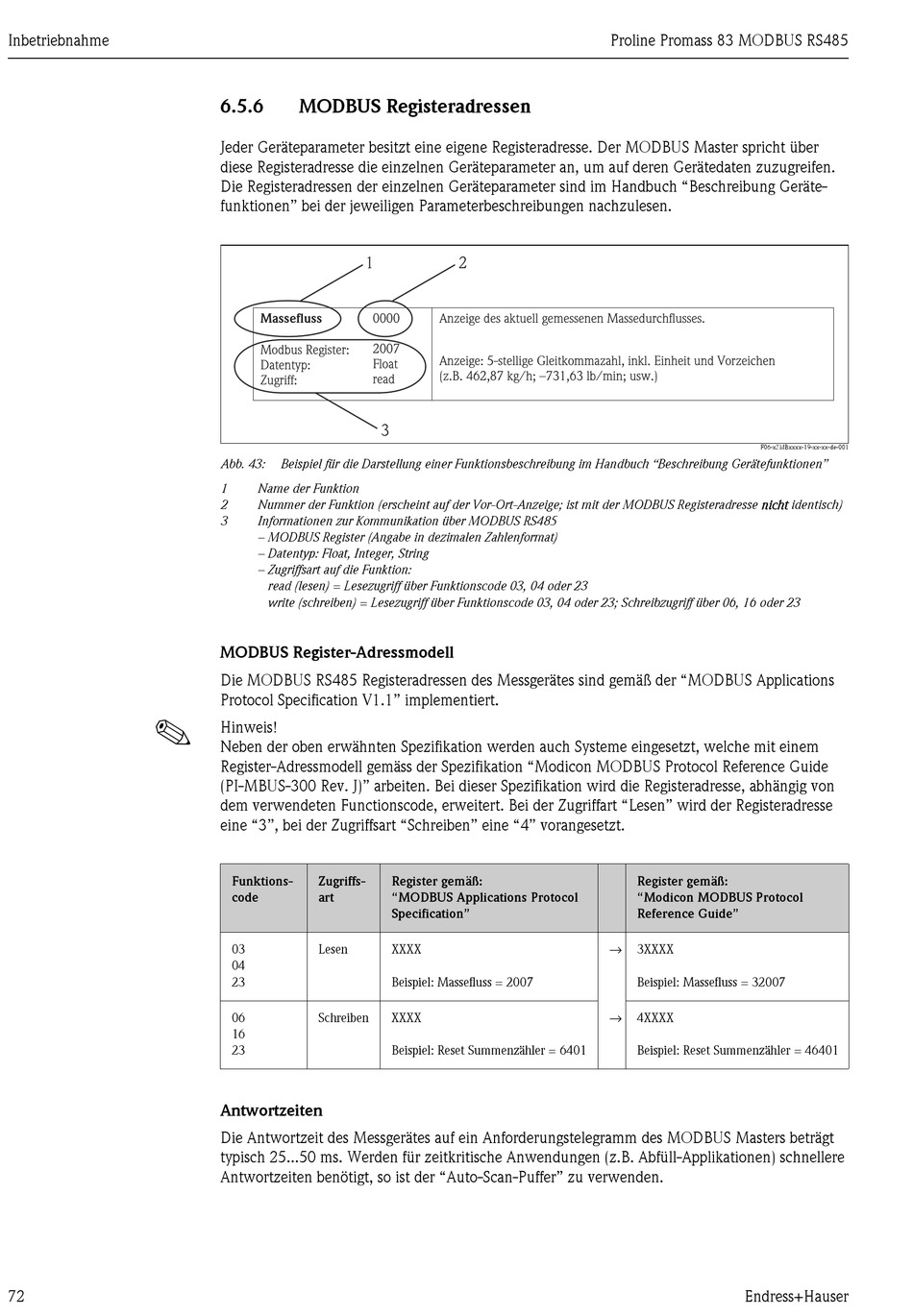

Inbetriebnahme
!
72
6.5.6
MODBUS Registeradressen
Jeder Geräteparameter besitzt eine eigene Registeradresse. Der MODBUS Master spricht über
diese Registeradresse die einzelnen Geräteparameter an, um auf deren Gerätedaten zuzugreifen.
Die Registeradressen der einzelnen Geräteparameter sind im Handbuch "Beschreibung Geräte-
funktionen" bei der jeweiligen Parameterbeschreibungen nachzulesen.
1
Massefluss
0000
2007
Modbus Register:
Float
Datentyp:
read
Zugriff:
3
Abb. 43:
Beispiel für die Darstellung einer Funktionsbeschreibung im Handbuch "Beschreibung Gerätefunktionen"
1
Name der Funktion
2
Nummer der Funktion (erscheint auf der Vor-Ort-Anzeige; ist mit der MODBUS Registeradresse nicht identisch)
3
Informationen zur Kommunikation über MODBUS RS485
– MODBUS Register (Angabe in dezimalen Zahlenformat)
– Datentyp: Float, Integer, String
– Zugriffsart auf die Funktion:
read (lesen) = Lesezugriff über Funktionscode 03, 04 oder 23
write (schreiben) = Lesezugriff über Funktionscode 03, 04 oder 23; Schreibzugriff über 06, 16 oder 23
MODBUS Register-Adressmodell
Die MODBUS RS485 Registeradressen des Messgerätes sind gemäß der "MODBUS Applications
Protocol Specification V1.1" implementiert.
Hinweis!
Neben der oben erwähnten Spezifikation werden auch Systeme eingesetzt, welche mit einem
Register-Adressmodell gemäss der Spezifikation "Modicon MODBUS Protocol Reference Guide
(PI-MBUS-300 Rev. J)" arbeiten. Bei dieser Spezifikation wird die Registeradresse, abhängig von
dem verwendeten Functionscode, erweitert. Bei der Zugriffart "Lesen" wird der Registeradresse
eine "3", bei der Zugriffsart "Schreiben" eine "4" vorangesetzt.
Funktions-
Zugriffs-
Register gemäß:
code
art
"MODBUS Applications Protocol
Specification"
03
Lesen
XXXX
04
23
Beispiel: Massefluss = 2007
06
Schreiben
XXXX
16
23
Beispiel: Reset Summenzähler = 6401
Antwortzeiten
Die Antwortzeit des Messgerätes auf ein Anforderungstelegramm des MODBUS Masters beträgt
typisch 25...50 ms. Werden für zeitkritische Anwendungen (z.B. Abfüll-Applikationen) schnellere
Antwortzeiten benötigt, so ist der "Auto-Scan-Puffer" zu verwenden.
Proline Promass 83 MODBUS RS485
2
Anzeige des aktuell gemessenen Massedurchflusses.
Anzeige: 5-stellige Gleitkommazahl, inkl. Einheit und Vorzeichen
(z.B. 462,87 kg/h; –731,63 lb/min; usw.)
→
→
F06-x3MBxxxx-19-xx-xx-de-001
Register gemäß:
"Modicon MODBUS Protocol
Reference Guide"
3XXXX
Beispiel: Massefluss = 32007
4XXXX
Beispiel: Reset Summenzähler = 46401
Endress+Hauser
