5 Bedienung
5.1 Bedienung auf einen Blick
Für die Konfiguration und die Inbetriebnahme des Messgerätes stehen Ihnen verschiedene
Möglichkeiten zur Verfügung:
Vor-Ort-Anzeige (Option) → Seite 32
1.
Mit der Vor-Ort-Anzeige können Sie wichtige Kenngrößen direkt an der Messstelle
ablesen, bus- und gerätespezifische Parameter im Feld konfigurieren und die Inbetriebnahme
durchführen.
Konfigurationsprogramme → Seite 40
2.
Bedienung über:
– ToF Tool - Fieldtool Package
– Fieldcare
Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über die Serviceschnittstelle bzw.
über das Serviceinterface FXA 193.
Steckbrücken / Miniaturschalter für Hardwareeinstellungen → Seite 41
3.
Über eine Steckbrücke bzw. über Miniaturschalter auf der I/O-Platine können Sie folgende
Hardware-Einstellungen vornehmen:
• Einstellen des Adressmode (Auswahl Soft- oder Hardwareadressierung)
• Einstellen der Geräte-Busadresse (bei Hardwareadressierung)
• Ein-/Ausschalten des Hardwareschreibschutzes
!
Hinweis!
Eine Beschreibung der Konfiguration des Stromausgangs (aktiv/passiv) und des Relais-
ausgangs (Öffner/Schließer) finden Sie im Kapitel "Hardwareeinstellungen" → Seite 44
MODBUS RS485
-
+ E
1

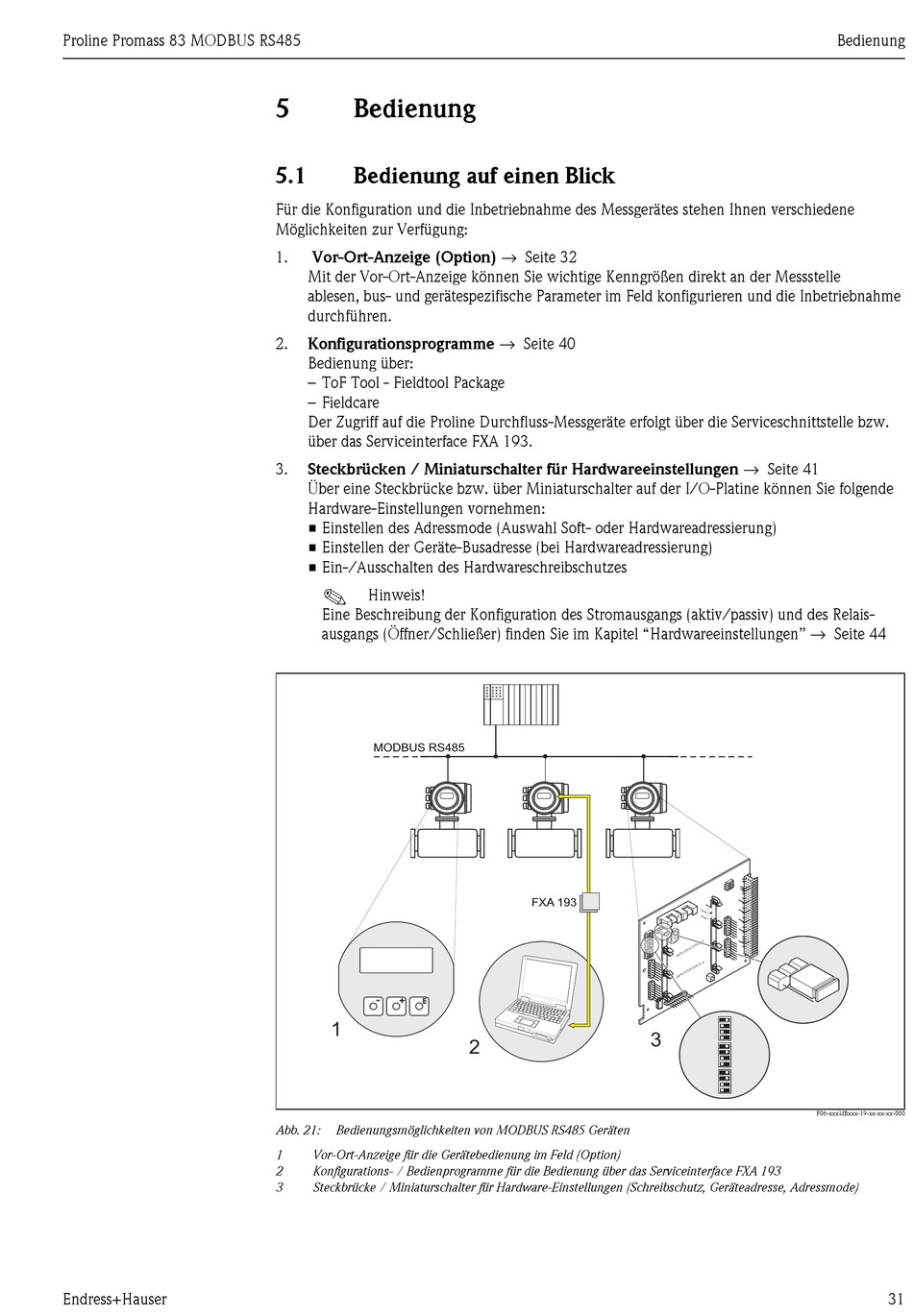

Abb. 21: Bedienungsmöglichkeiten von MODBUS RS485 Geräten
1 Vor-Ort-Anzeige für die Gerätebedienung im Feld (Option)
2 Konfigurations- / Bedienprogramme für die Bedienung über das Serviceinterface FXA 193
3 Steckbrücke / Miniaturschalter für Hardware-Einstellungen (Schreibschutz, Geräteadresse, Adressmode)
