5.6.4 Konfiguration Stromausgang
Die Konfiguration des Stromausgangs als "aktiv" oder "passiv" erfolgt über verschiedene
Steckbrücken auf der I/O-Platine bzw. auf dem Strom-Sub-Modul.
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung.
Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronik-
raumabdeckung entfernen.
1. Hilfsenergie ausschalten
I/O-Platine ausbauen → Abb. 48
2.
Steckbrücken positionieren → Abb. 30
3.
"
Achtung!
– Zerstörungsgefahr von Messgeräten! Beachten Sie die in der Abbildung angegeben
Positionen der Steckbrücken genau. Falsch gesteckte Brücken können zu Überströmen
führen und damit das Messgerät selber oder extern angeschlossene Geräte zerstören!
– Beachten Sie, dass die Positionierung des Strom-Sub-Moduls auf der I/O-Platine, je nach
Bestellvariante, unterschiedlich sein kann und damit auch die Klemmenbelegung im
Anschlussraum des Messumformers.
4. Der Einbau der I/O-Platine erfolgt in umgekehrter Reihenfolge.
1
2
3
4
T 3
1
P U
2
U T
3
4
T / O
1
P U
2
I N
3
4
T 4
P U
U T
T / O
P U
I N

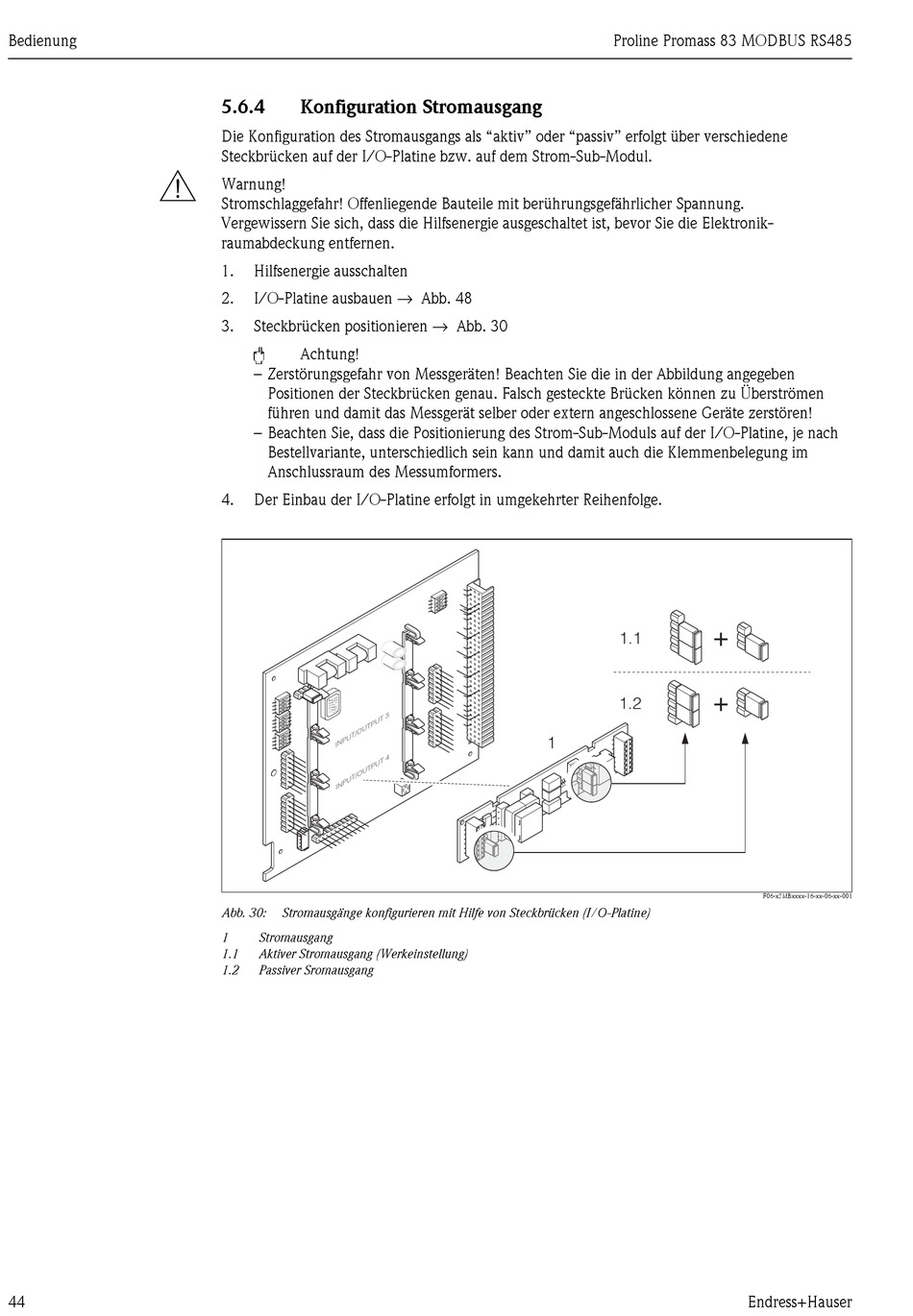

Abb. 30: Stromausgänge konfigurieren mit Hilfe von Steckbrücken (I/O-Platine)
1 Stromausgang
1.1 Aktiver Stromausgang (Werkeinstellung)
1.2 Passiver Sromausgang
1
2
3
4
1
Proline Promass 83 MODBUS RS485
+
1.1
+
1.2
F06-x3MBxxxx-16-xx-06-xx-001
