Inbetriebnahme
66
6.5 Kommunikation MODBUS RS485
6.5.1 MODBUS RS485 Technologie
Der MODBUS ist ein offenes standardisiertes Feldbus-System, welches in den Bereichen der
Fertigungs-, Prozess- und Gebäudeautomatisierung eingesetzt wird.
Systemarchitektur
Über den MODBUS RS485 werden die funktionellen Merkmale eines seriellen Feldbus-Systems
festgelegt, mit denen verteilte, digitale Automatisierungssysteme miteinander vernetzt werden.
Der MODBUS RS485 unterscheidet zwischen Master- und Slave-Geräten.
• Master-Geräte
Master-Geräte bestimmen den Datenverkehr auf dem Feldbus-System. Sie können Daten ohne
externe Anforderung senden.
• Slave-Geräte
Slave-Geräte, so wie dieses Messgerät auch, sind Peripheriegeräte. Sie besitzen keine eigen-
ständigen Zugriffsrechte auf den Datenverkehr des Feldbus-System sondern senden ihre
Daten nur aufgrund der externen Anforderung eines Masters.
2

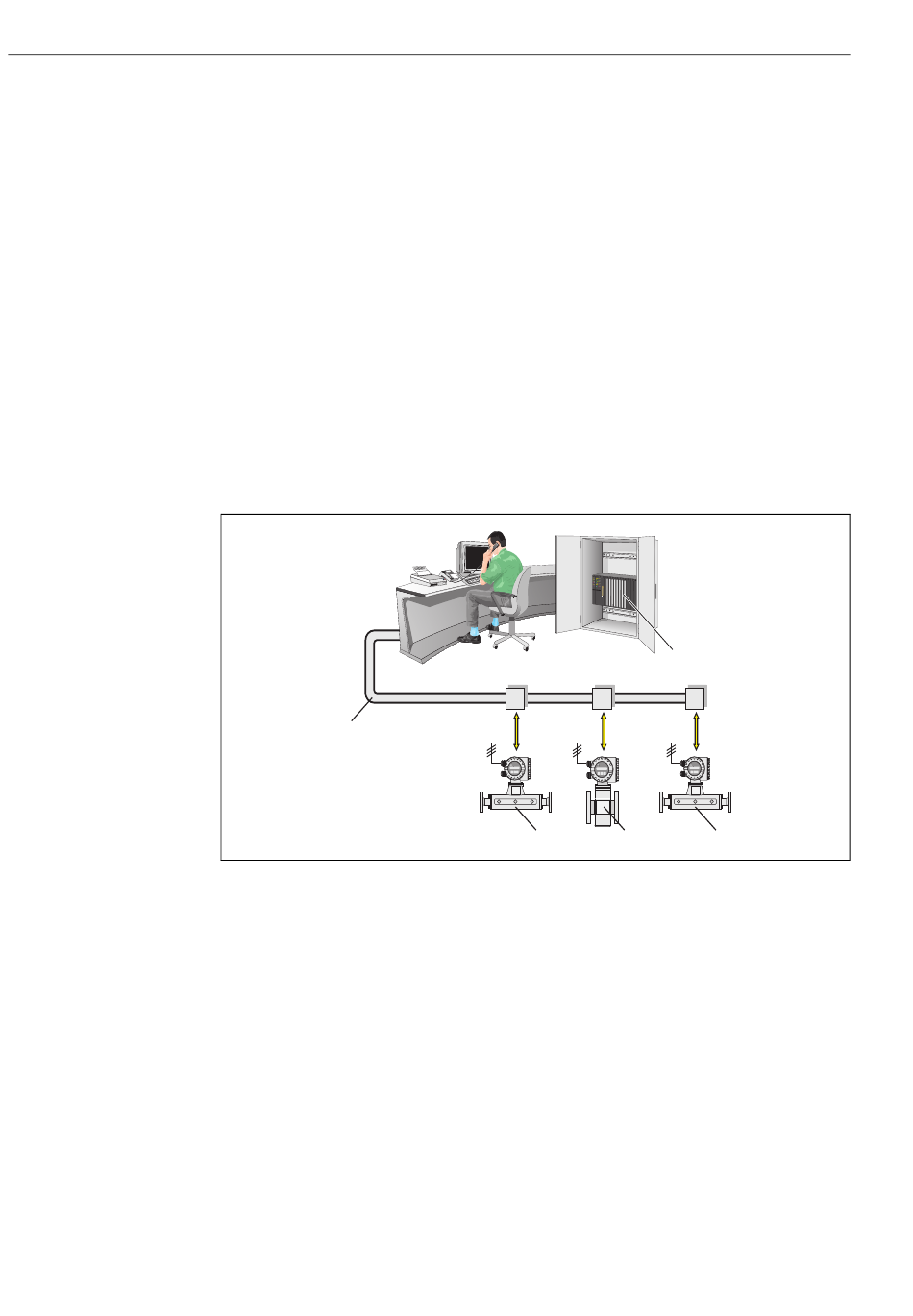

Abb. 39: Systemarchitektur MODBUS RS485
1 MODBUS Master (SPS, etc.)
2 MODBUS RS485
3 MODBUS Slave (Messgeräte, etc.)
Proline Promass 83 MODBUS RS485
1
3 3 3
F06-xxxMBxxx-02-xx-xx-xx-000
