Inbetriebnahme
!
70

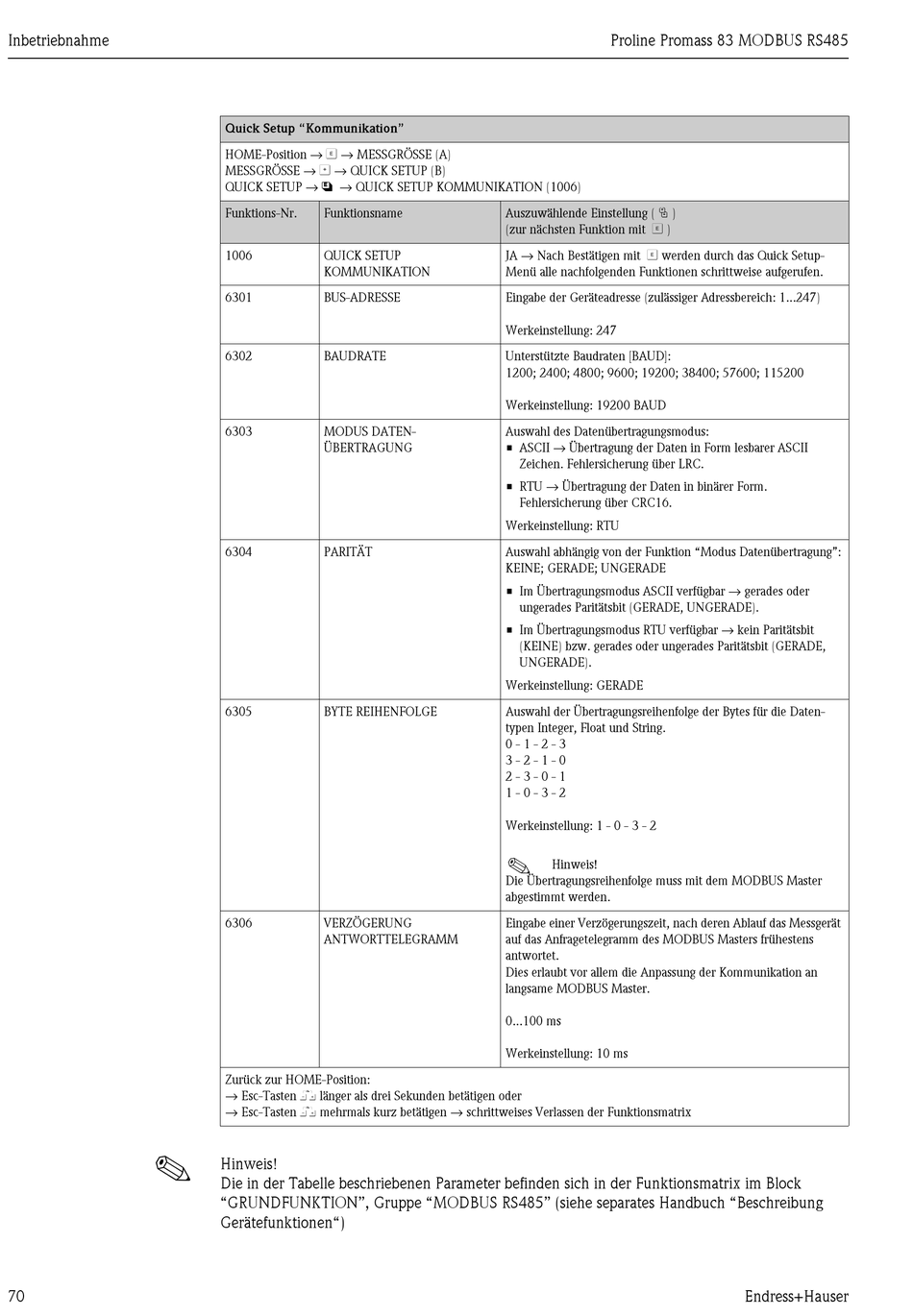

Quick Setup "Kommunikation"
HOME-Position → F → MESSGRÖSSE (A)
MESSGRÖSSE → O → QUICK SETUP (B)
QUICK SETUP → N → QUICK SETUP KOMMUNIKATION (1006)
Funktions-Nr. Funktionsname
1006 QUICK SETUP
KOMMUNIKATION
6301 BUS-ADRESSE
6302 BAUDRATE
6303 MODUS DATEN-
ÜBERTRAGUNG
6304 PARITÄT
6305 BYTE REIHENFOLGE
6306 VERZÖGERUNG
ANTWORTTELEGRAMM
Zurück zur HOME-Position:
→ Esc-Tasten X länger als drei Sekunden betätigen oder
→ Esc-Tasten X mehrmals kurz betätigen → schrittweises Verlassen der Funktionsmatrix
Hinweis!
Die in der Tabelle beschriebenen Parameter befinden sich in der Funktionsmatrix im Block
"GRUNDFUNKTION", Gruppe "MODBUS RS485" (siehe separates Handbuch "Beschreibung
Gerätefunktionen")
Proline Promass 83 MODBUS RS485
Auszuwählende Einstellung ( P )
(zur nächsten Funktion mit F )
JA → Nach Bestätigen mit F werden durch das Quick Setup-
Menü alle nachfolgenden Funktionen schrittweise aufgerufen.
Eingabe der Geräteadresse (zulässiger Adressbereich: 1...247)
Werkeinstellung: 247
Unterstützte Baudraten [BAUD]:
1200; 2400; 4800; 9600; 19200; 38400; 57600; 115200
Werkeinstellung: 19200 BAUD
Auswahl des Datenübertragungsmodus:
• ASCII → Übertragung der Daten in Form lesbarer ASCII
Zeichen. Fehlersicherung über LRC.
• RTU → Übertragung der Daten in binärer Form.
Fehlersicherung über CRC16.
Werkeinstellung: RTU
Auswahl abhängig von der Funktion "Modus Datenübertragung":
KEINE; GERADE; UNGERADE
• Im Übertragungsmodus ASCII verfügbar → gerades oder
ungerades Paritätsbit (GERADE, UNGERADE).
• Im Übertragungsmodus RTU verfügbar → kein Paritätsbit
(KEINE) bzw. gerades oder ungerades Paritätsbit (GERADE,
UNGERADE).
Werkeinstellung: GERADE
Auswahl der Übertragungsreihenfolge der Bytes für die Daten-
typen Integer, Float und String.
0 - 1 - 2 - 3
3 - 2 - 1 - 0
2 - 3 - 0 - 1
1 - 0 - 3 - 2
Werkeinstellung: 1 - 0 - 3 - 2
!
Hinweis!
Die Übertragungsreihenfolge muss mit dem MODBUS Master
abgestimmt werden.
Eingabe einer Verzögerungszeit, nach deren Ablauf das Messgerät
auf das Anfragetelegramm des MODBUS Masters frühestens
antwortet.
Dies erlaubt vor allem die Anpassung der Kommunikation an
langsame MODBUS Master.
0...100 ms
Werkeinstellung: 10 ms
