Proline Promass 83 MODBUS RS485
!
Endress+Hauser

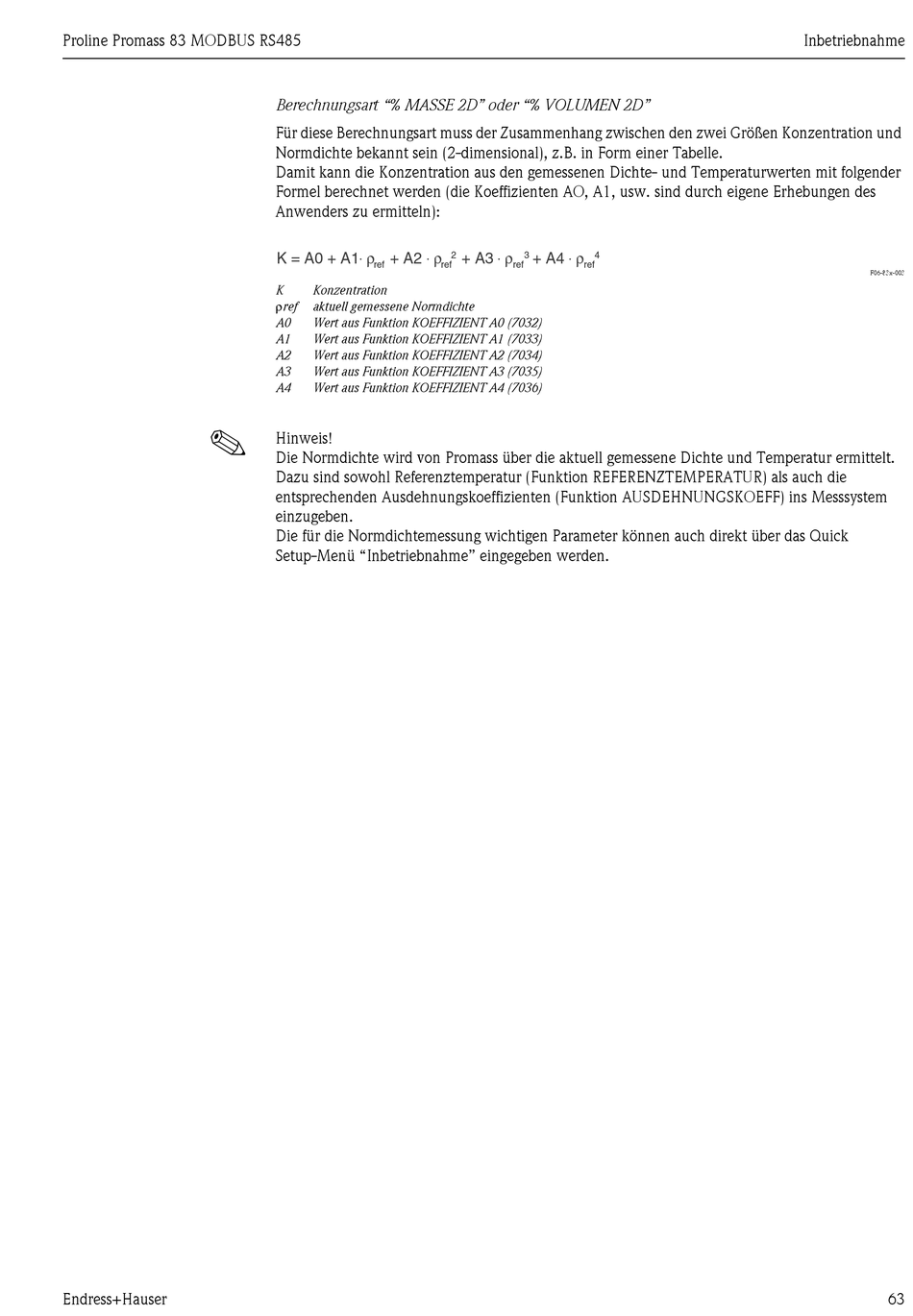

Berechnungsart "% MASSE 2D" oder "% VOLUMEN 2D"
Für diese Berechnungsart muss der Zusammenhang zwischen den zwei Größen Konzentration und
Normdichte bekannt sein (2-dimensional), z.B. in Form einer Tabelle.
Damit kann die Konzentration aus den gemessenen Dichte- und Temperaturwerten mit folgender
Formel berechnet werden (die Koeffizienten AO, A1, usw. sind durch eigene Erhebungen des
Anwenders zu ermitteln):
⋅ ρ
⋅ ρ
K = A0 + A1
+ A2
ref
ref
K
Konzentration
ρref
aktuell gemessene Normdichte
A0
Wert aus Funktion KOEFFIZIENT A0 (7032)
A1
Wert aus Funktion KOEFFIZIENT A1 (7033)
A2
Wert aus Funktion KOEFFIZIENT A2 (7034)
A3
Wert aus Funktion KOEFFIZIENT A3 (7035)
A4
Wert aus Funktion KOEFFIZIENT A4 (7036)
Hinweis!
Die Normdichte wird von Promass über die aktuell gemessene Dichte und Temperatur ermittelt.
Dazu sind sowohl Referenztemperatur (Funktion REFERENZTEMPERATUR) als auch die
entsprechenden Ausdehnungskoeffizienten (Funktion AUSDEHNUNGSKOEFF) ins Messsystem
einzugeben.
Die für die Normdichtemessung wichtigen Parameter können auch direkt über das Quick
Setup-Menü "Inbetriebnahme" eingegeben werden.
⋅ ρ
⋅ ρ
2
3
4
+ A3
+ A4
ref
ref
Inbetriebnahme
F06-83x-003
63
