5.6.2
Einstellen der Geräteadresse
Die Geräteadresse muss bei einem MODBUS Slave immer eingestellt werden. Die gültige Geräte-
adressen liegen in einem Bereich von 1...247. In einem MODBUS RS485 Netzwerk kann jede
Adresse nur einmal vergeben werden. Bei nicht korrekt eingestellter Adresse wird das Messgerät
vom MODBUS Master nicht erkannt. Alle Messgeräte werden mit der Geräteadresse 247 und mit
dem Adressmode "Softwareadressierung" ausgeliefert.
Adressierung über Vor-Ort-Bedienung → Seite 69
Adressierung über Miniaturschalter
Warnung!
Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie
sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfernen.
1.
Zylinderschraube mit Innensechskant (3 mm) der Sicherungskralle lösen.
2.
Elektronikraumdeckel vom Messumformergehäuse abschrauben.
3.
Entfernen Sie die Vor-Ort-Anzeige (falls vorhanden), indem Sie die Befestigungsschraubendes
Anzeigemoduls lösen.
4.
Mit einem spitzen Gegenstand die Position der Miniaturschalter auf der I/O-Platine einstellen.
5.
Der Zusammenbau erfolgt in der umgekehrten Reihenfolge.

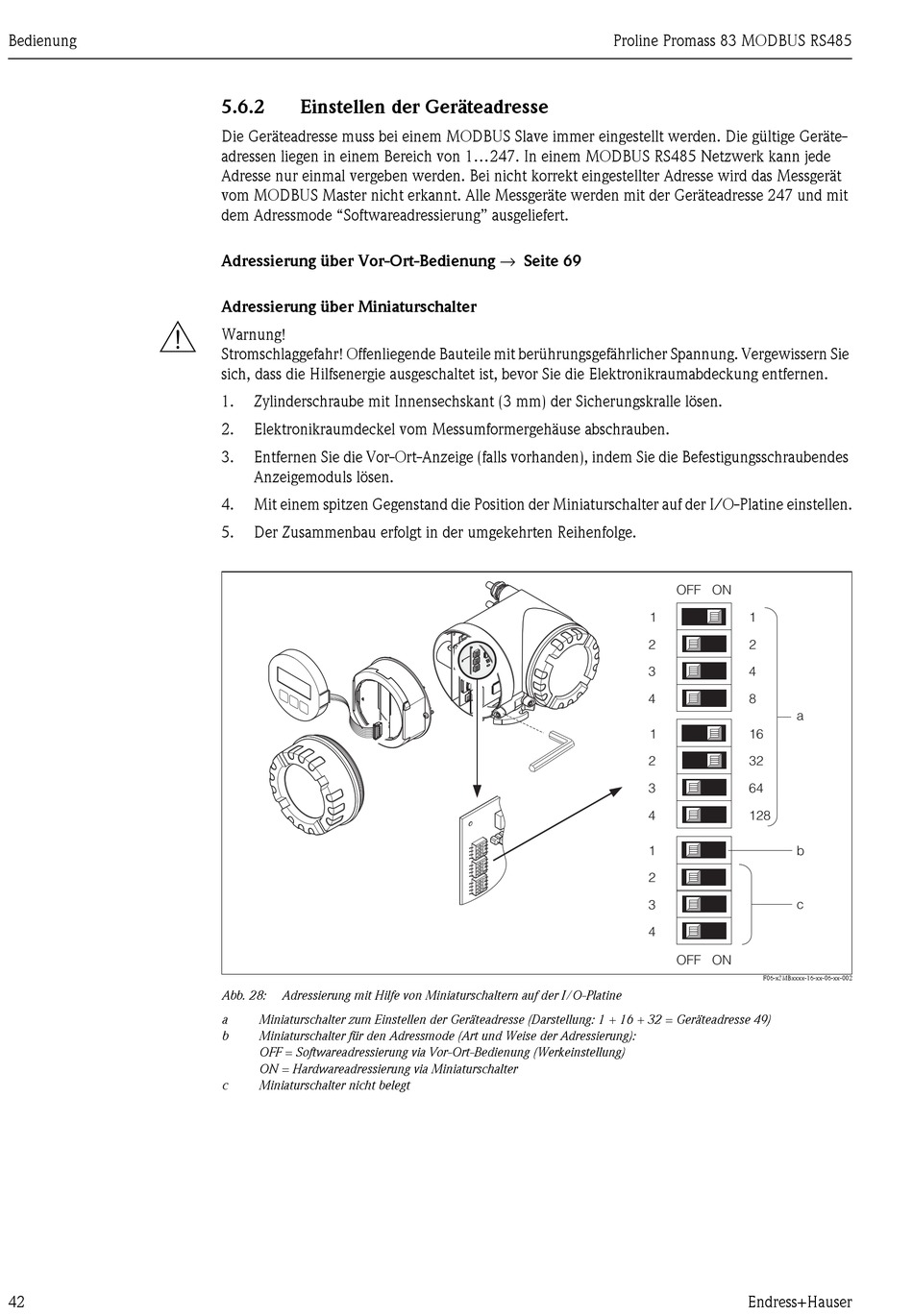

Abb. 28:
Adressierung mit Hilfe von Miniaturschaltern auf der I/O-Platine
a
Miniaturschalter zum Einstellen der Geräteadresse (Darstellung: 1 + 16 + 32 = Geräteadresse 49)
b
Miniaturschalter für den Adressmode (Art und Weise der Adressierung):
OFF = Softwareadressierung via Vor-Ort-Bedienung (Werkeinstellung)
ON = Hardwareadressierung via Miniaturschalter
c
Miniaturschalter nicht belegt
