Proline Promass 83 MODBUS RS485
Endress+Hauser
3.3.2 Montage Wandaufbaugehäuse
Das Wandaufbaugehäuse kann auf folgende Arten montiert werden:
• Direkte Wandmontage
• Schalttafeleinbau (mit separatem Montageset, Zubehör) → Seite 22
• Rohrmontage (mit separatem Montageset, Zubehör) → Seite 22
"
Achtung!
• Achten Sie beim Einbauort darauf, dass der zulässige Umgebungstemperaturbereich
(–40...+60°C) nicht überschritten wird. Montieren Sie das Gerät an einer schattigen Stelle.
Direkte Sonneneinstrahlung ist zu vermeiden.
• Das Wandaufbaugehäuse ist so zu montieren, dass die Kabeleinführungen nach unten gerichtet
sind.
Direkte Wandmontage
1. Bohrlöcher gemäss Abbildung vorbereiten.
2. Anschlussklemmenraumdeckel (a) abschrauben.
3. Beide Befestigungsschrauben (b) durch die betreffenden Gehäusebohrungen (c) schieben.
– Befestigungsschrauben (M6): max. Ø 6,5 mm
– Schraubenkopf: max. Ø 10,5 mm
4. Messumformergehäuse wie abgebildet auf die Wand montieren.
5. Anschlussklemmenraumdeckel (a) wieder auf das Gehäuse schrauben.

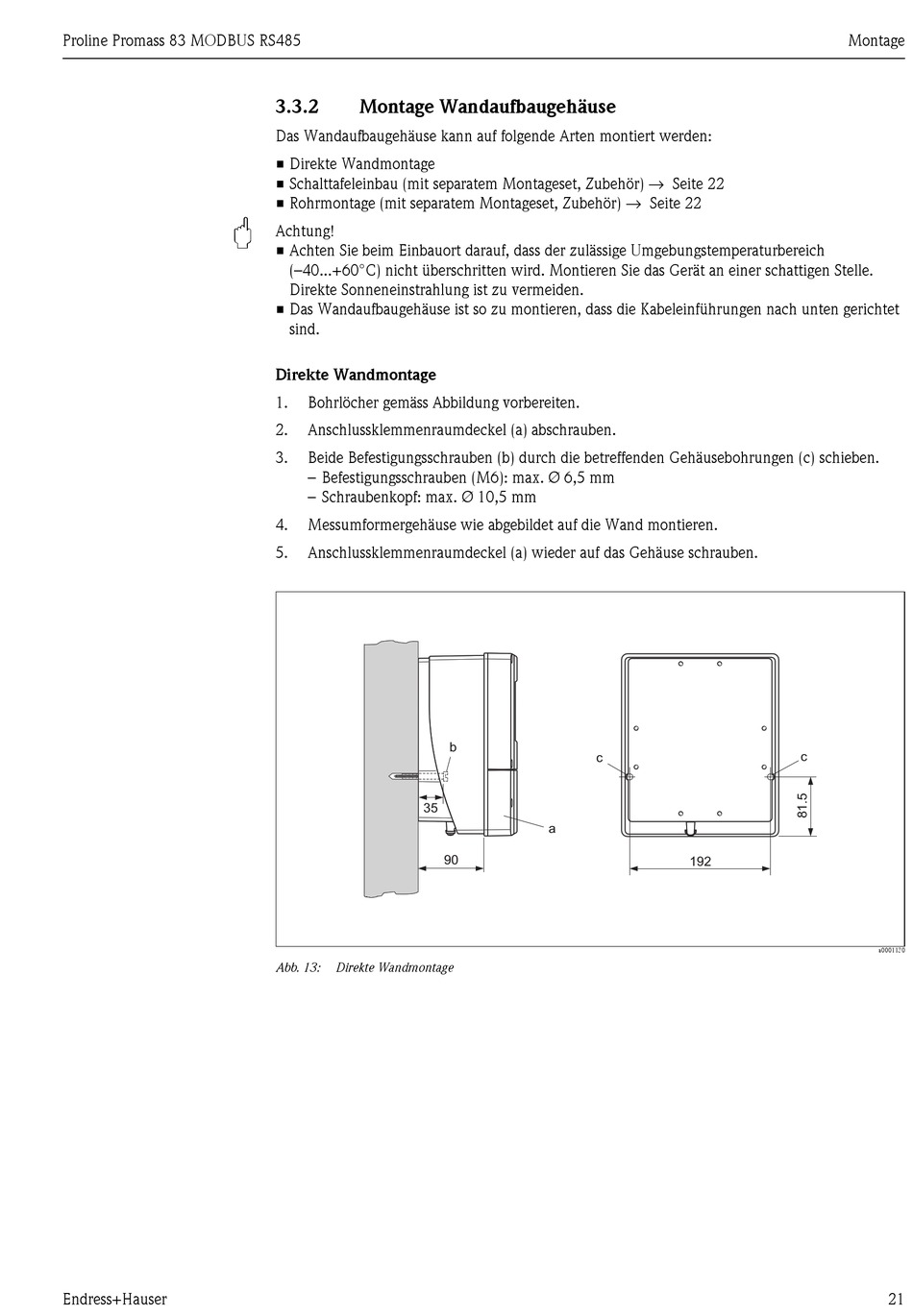

Abb. 13: Direkte Wandmontage
b
35
a
90
c
192
Montage
c
a0001130
21
