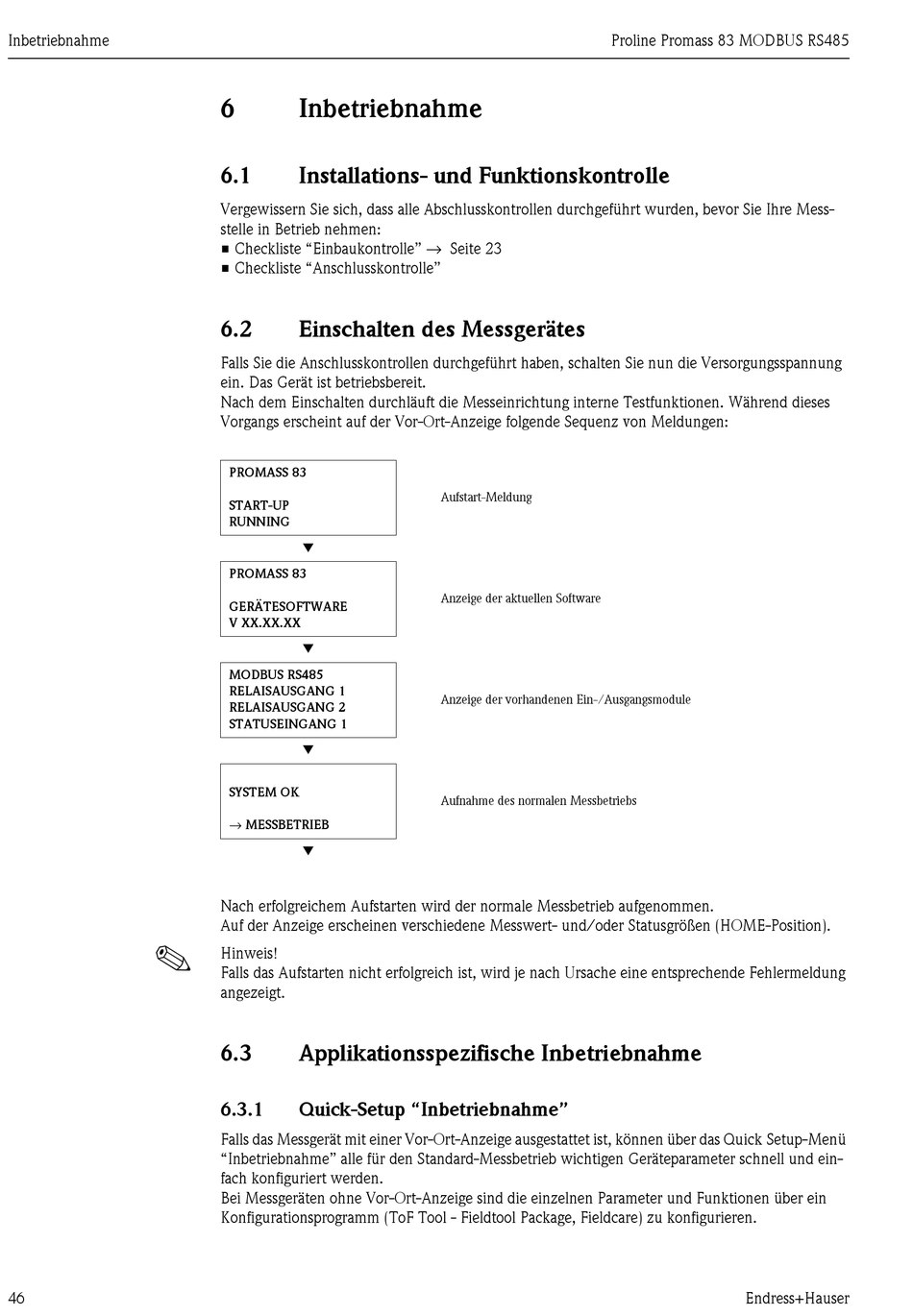

Endress+Hauser Proline Promass 83 MODBUS RS485 Betriebsanleitung Seite 46

Inbetriebnahme
!
46
6 Inbetriebnahme
6.1 Installations- und Funktionskontrolle
Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Mess-
stelle in Betrieb nehmen:
• Checkliste "Einbaukontrolle" → Seite 23
• Checkliste "Anschlusskontrolle"
6.2 Einschalten des Messgerätes
Falls Sie die Anschlusskontrollen durchgeführt haben, schalten Sie nun die Versorgungsspannung
ein. Das Gerät ist betriebsbereit.
Nach dem Einschalten durchläuft die Messeinrichtung interne Testfunktionen. Während dieses
Vorgangs erscheint auf der Vor-Ort-Anzeige folgende Sequenz von Meldungen:
PROMASS 83
START-UP
RUNNING
Æ
PROMASS 83
GERÄTESOFTWARE
V XX.XX.XX
Æ
MODBUS RS485
RELAISAUSGANG 1
RELAISAUSGANG 2
STATUSEINGANG 1
Æ
SYSTEM OK
→ MESSBETRIEB
Æ
Nach erfolgreichem Aufstarten wird der normale Messbetrieb aufgenommen.
Auf der Anzeige erscheinen verschiedene Messwert- und/oder Statusgrößen (HOME-Position).
Hinweis!
Falls das Aufstarten nicht erfolgreich ist, wird je nach Ursache eine entsprechende Fehlermeldung
angezeigt.
6.3 Applikationsspezifische Inbetriebnahme
6.3.1 Quick-Setup "Inbetriebnahme"
Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über das Quick Setup-Menü
"Inbetriebnahme" alle für den Standard-Messbetrieb wichtigen Geräteparameter schnell und ein-
fach konfiguriert werden.
Bei Messgeräten ohne Vor-Ort-Anzeige sind die einzelnen Parameter und Funktionen über ein
Konfigurationsprogramm (ToF Tool - Fieldtool Package, Fieldcare) zu konfigurieren.
Proline Promass 83 MODBUS RS485
Aufstart-Meldung
Anzeige der aktuellen Software
Anzeige der vorhandenen Ein-/Ausgangsmodule
Aufnahme des normalen Messbetriebs
