Endress+Hauser Proline Promass 83 MODBUS RS485 Betriebsanleitung Seite 27

Proline Promass 83 MODBUS RS485
Endress+Hauser
A
c
b
a
B
c
b
a

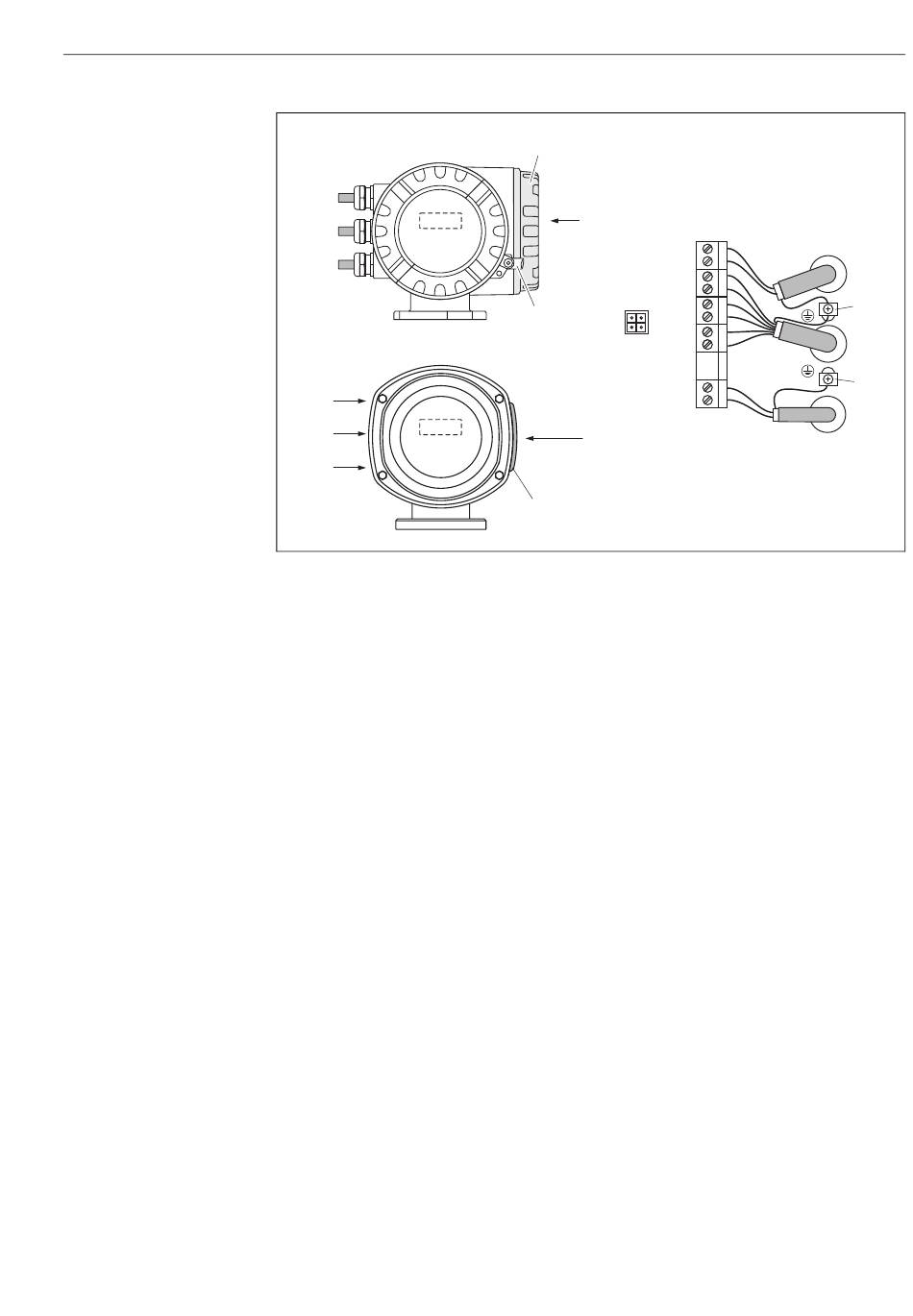

Abb. 18: Anschließen des Messumformers (Feldgehäuse); Leitungsquerschnitt: max. 2,5 mm
A Aluminium-Feldgehäuse
B Edelstahl-Feldgehäuse
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
b Signalleitung
Klemmen Nr. 20...25: siehe Anschlussklemmenbelegung → Seite 28
c MODBUS RS485 Leitung
Klemme Nr. 26: A (RS485)
Klemme Nr. 27: B (RS485)
d Erdungsklemme für Schutzleiter
e Erdungsklemme für den Kabelschirm der Signalleitung und der MODBUS RS485 Leitung
f Servicestecker für den Anschluss des Serviceinterface FXA 193 (Fieldcheck, ToF Tool - Fieldtool Package)
g Sicherungskralle
h Anschlussklemmenraumdeckel
h
B (RS485) = 27
A (RS485) = 26
– 25
+ 24
– 23
g
+ 22
f
– 21
+ 20
N (L-) 2
L1 (L+) 1
h
Verdrahtung
c
e
b
d
a
F06-x3MBxxxx-04-06-xx-xx-000
2
27
