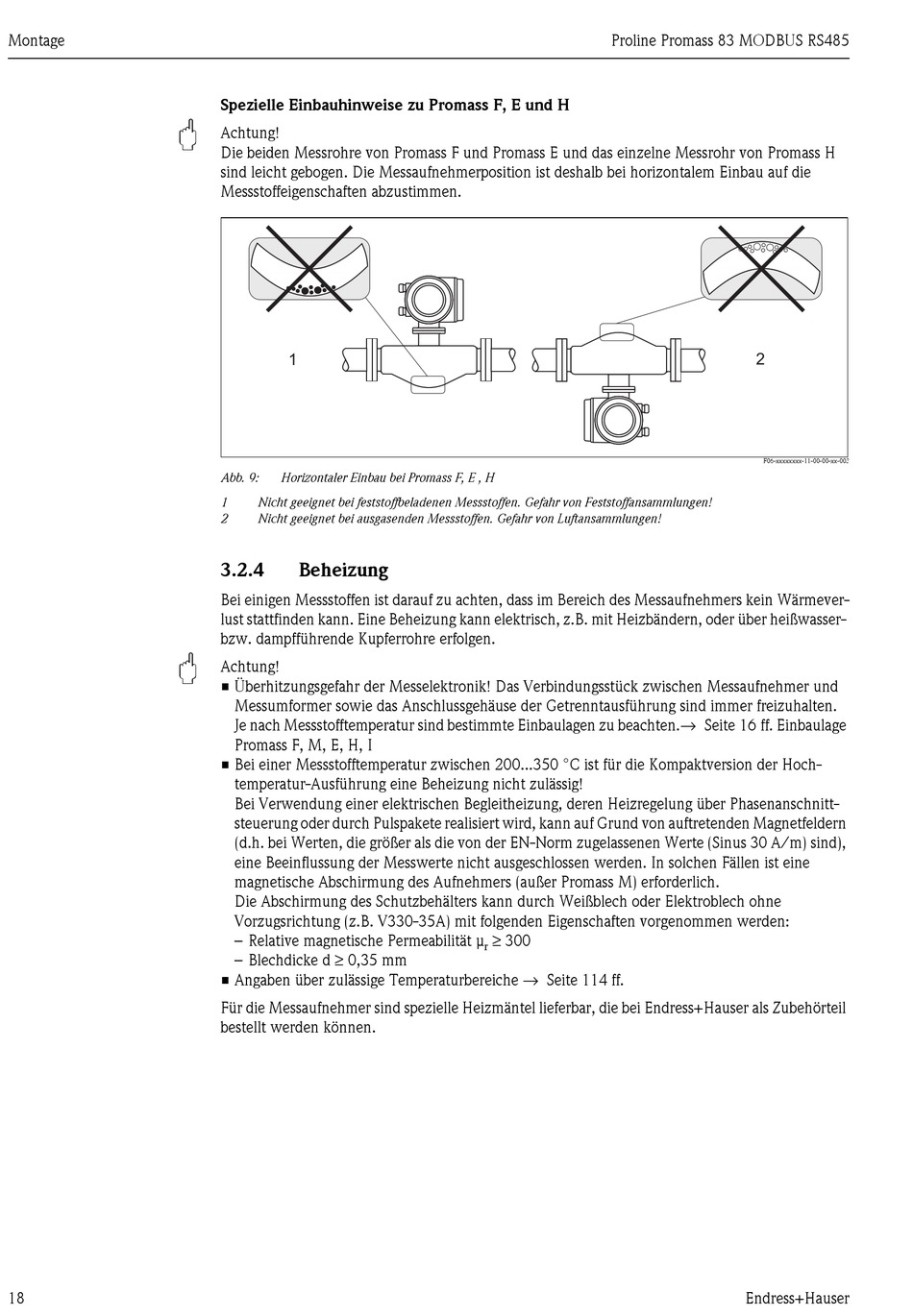

Endress+Hauser Proline Promass 83 MODBUS RS485 Betriebsanleitung Seite 18

Montage
"
"
18
Spezielle Einbauhinweise zu Promass F, E und H
Achtung!
Die beiden Messrohre von Promass F und Promass E und das einzelne Messrohr von Promass H
sind leicht gebogen. Die Messaufnehmerposition ist deshalb bei horizontalem Einbau auf die
Messstoffeigenschaften abzustimmen.
1
Abb. 9: Horizontaler Einbau bei Promass F, E , H
1 Nicht geeignet bei feststoffbeladenen Messstoffen. Gefahr von Feststoffansammlungen!
2 Nicht geeignet bei ausgasenden Messstoffen. Gefahr von Luftansammlungen!
3.2.4 Beheizung
Bei einigen Messstoffen ist darauf zu achten, dass im Bereich des Messaufnehmers kein Wärmever-
lust stattfinden kann. Eine Beheizung kann elektrisch, z.B. mit Heizbändern, oder über heißwasser-
bzw. dampfführende Kupferrohre erfolgen.
Achtung!
• Überhitzungsgefahr der Messelektronik! Das Verbindungsstück zwischen Messaufnehmer und
Messumformer sowie das Anschlussgehäuse der Getrenntausführung sind immer freizuhalten.
Je nach Messstofftemperatur sind bestimmte Einbaulagen zu beachten.→ Seite 16 ff. Einbaulage
Promass F, M, E, H, I
• Bei einer Messstofftemperatur zwischen 200...350 °C ist für die Kompaktversion der Hoch-
temperatur-Ausführung eine Beheizung nicht zulässig!
Bei Verwendung einer elektrischen Begleitheizung, deren Heizregelung über Phasenanschnitt-
steuerung oder durch Pulspakete realisiert wird, kann auf Grund von auftretenden Magnetfeldern
(d.h. bei Werten, die größer als die von der EN-Norm zugelassenen Werte (Sinus 30 A/m) sind),
eine Beeinflussung der Messwerte nicht ausgeschlossen werden. In solchen Fällen ist eine
magnetische Abschirmung des Aufnehmers (außer Promass M) erforderlich.
Die Abschirmung des Schutzbehälters kann durch Weißblech oder Elektroblech ohne
Vorzugsrichtung (z.B. V330-35A) mit folgenden Eigenschaften vorgenommen werden:
– Relative magnetische Permeabilität µ
– Blechdicke d ≥ 0,35 mm
• Angaben über zulässige Temperaturbereiche → Seite 114 ff.
Für die Messaufnehmer sind spezielle Heizmäntel lieferbar, die bei Endress+Hauser als Zubehörteil
bestellt werden können.
Proline Promass 83 MODBUS RS485
≥ 300
r
2
F06-xxxxxxxx-11-00-00-xx-003
