Endress+Hauser Proline Promass 83 MODBUS RS485 Betriebsanleitung Seite 11

Proline Promass 83 MODBUS RS485
Endress+Hauser
2.1.3 Typenschild Anschlüsse
See operating manual
Betriebsanleitung beachten
Observer manuel d'instruction
XXXXXXXXXXX
1
Ser.No.:
Supply /
Versorgung /
4
Tension d'alimentation
MODBUS RS485
STATUS–IN
5
RELAY
RELAY
Ex–works
6
Device SW:
7
Communication:
8
Drivers:
9 Date: 01. NOV 04

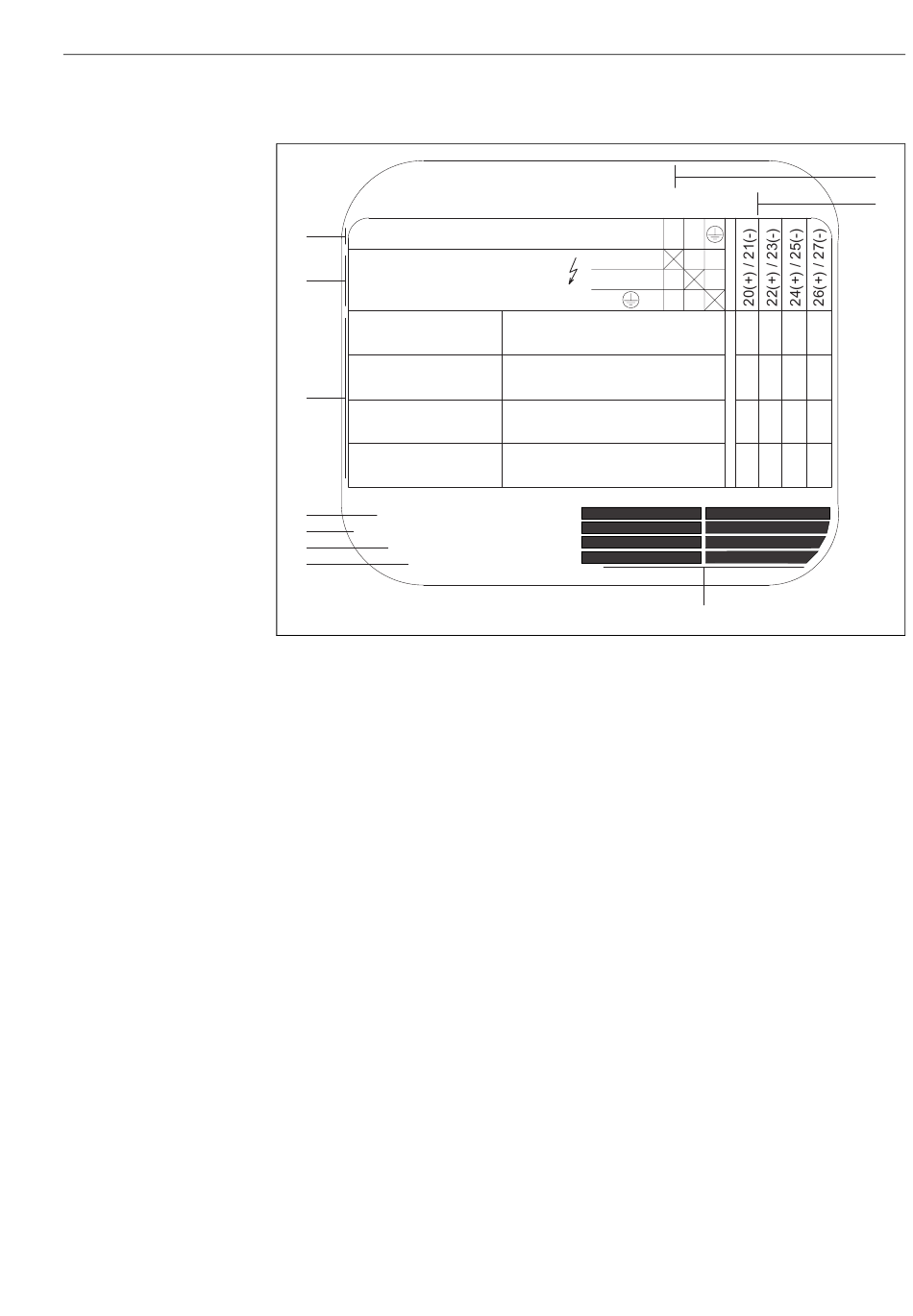

Abb. 4: Typenschildangaben für Proline Messumformer (Beispiel)
1 Seriennummer
2 Mögliche Konfiguration des Stromausgangs
3 Mögliche Konfiguration der Relaiskontakte
4 Klemmenbelegung, Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
5 Anliegende Signale an den Ein- und Ausgängen, mögliche Konfigurationen und Klemmenbelegung (20...27),
siehe auch "Elektrische Werte der Ein-/Ausgänge"
6 Version der aktuell installierten Gerätesoftware
7 Installierte Kommunikationsart
8 Angaben zur Kommunikationstreiber
9 Datum der Installation
10 Aktuelle Updates der in Punkt 6 bis 9 gemachten Angaben
2.2 Zertifikate und Zulassungen
Die Geräte sind nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher gebaut
und geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.
Die Geräte berücksichtigen die einschlägigen Normen und Vorschriften nach EN 61010
"Sicherheits-bestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte"sowie die
EMV-Anforderungen gemäß EN 61326/A1.
Das in dieser Betriebsanleitung beschriebene Messsystem erfüllt somit die gesetzlichen Anforderun-
gen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der
Anbringung des CE-Zeichens.
Das Messgerät erfüllt alle Anforderungen des MODBUS/TCP Konformitätstests und besitzt die
"MODBUS/TCP Conformance Test Policy, Version 2.0". Das Messgerät hat alle durchgeführten
Testprozeduren erfolgreich bestanden und ist durch das "MODBUS/TCP Conformance Test
Laboratory" der Universität von Michigan zertifiziert worden.
A:
P:
NO:
NC:
L1 / L+
N / L-
PE
26 = A (RS485)
27 = B (RS485)
3...30 VDC, Ri = 3 kOhm
max. 60 VDC / 0.1 A
max. 30 VAC / 0.5 A
max. 60 VDC / 0.1 A
max. 30 VAC / 0.5 A
Update 1
SW–version
3.00.00
MODBUS RS485
– – –
FEK1512–2
active
passive
normally open contact
normally closed contact
1 2
X
NO
NC
Update 2
10
Identifizierung
2
3
X
F06-83MBxxxx-18-06-xx-xx-001
11
