5.2.5 Abfüllprozesse über die Vor-Ort-Anzeige steuern
Mit Hilfe des optionalen Softwarepakets "Abfüllen (Batching)" (F-CHIP, Zubehör → Seite 84) kön-
nen Abfüllprozesse direkt über die Vor-Ort-Anzeige durchgeführt werden. Damit ist das Gerät voll-
umfänglich als "Batchcontroller" im Feld einsetzbar.
Vorgehensweise:
1. Konfigurieren Sie über das Quick Setup-Menü "Abfüllen" oder über die Funktionsmatrix
alle benötigten Abfüllfunktionen sowie die Belegung der untersten Anzeigeinfozeile
(= FÜLLBEDIENTASTEN).
Danach erscheinen auf der untersten Zeile der Vor-Ort-Anzeige folgende "Softkeys"
(→ Abb. 24):
– START = linke Anzeigetaste (–)
– PRESET = mittlere Anzeigetaste (+)
– MATRIX = rechte Anzeigetaste (E)
2. Betätigen Sie die Taste "PRESET (+)". Auf der Anzeige werden nun nacheinander verschie-
dene Funktionen eingeblendet, die für den Abfüllprozess zu konfigurieren sind:
"PRESET" → Voreinstellungen für den Abfüllprozess
Nr. Funktion
7200 FÜLLAUSWAHL
7203 FÜLLMENGE
7265 RESET GESAMTMENGE /
ZÄHLER
3. Nach Beendigung des PRESET-Menüs kann mit "START (–)" der Abfüllvorgang gestartet
werden. Auf der Anzeige erscheinen neue Softkeys (ANHALTEN / PAUSE bzw. WEITER),
mit denen der Abfüllvorgang nach Belieben unterbrochen, fortgesetzt oder gestoppt werden
kann → Abb. 24.
ANHALTEN (–) → Abfüllvorgang beenden
PAUSE (+) → Abfüllvorgang unterbrechen (Softkey wechselt zu "WEITER")
WEITER (+) → Abfüllvorgang fortsetzen (Softkey wechselt zu "PAUSE")
Nach Erreichen der Abfüllmenge erscheinen auf der Anzeige wieder die Softkeys "START"
bzw. "PRESET".
+2.5 l
START PRESET
-

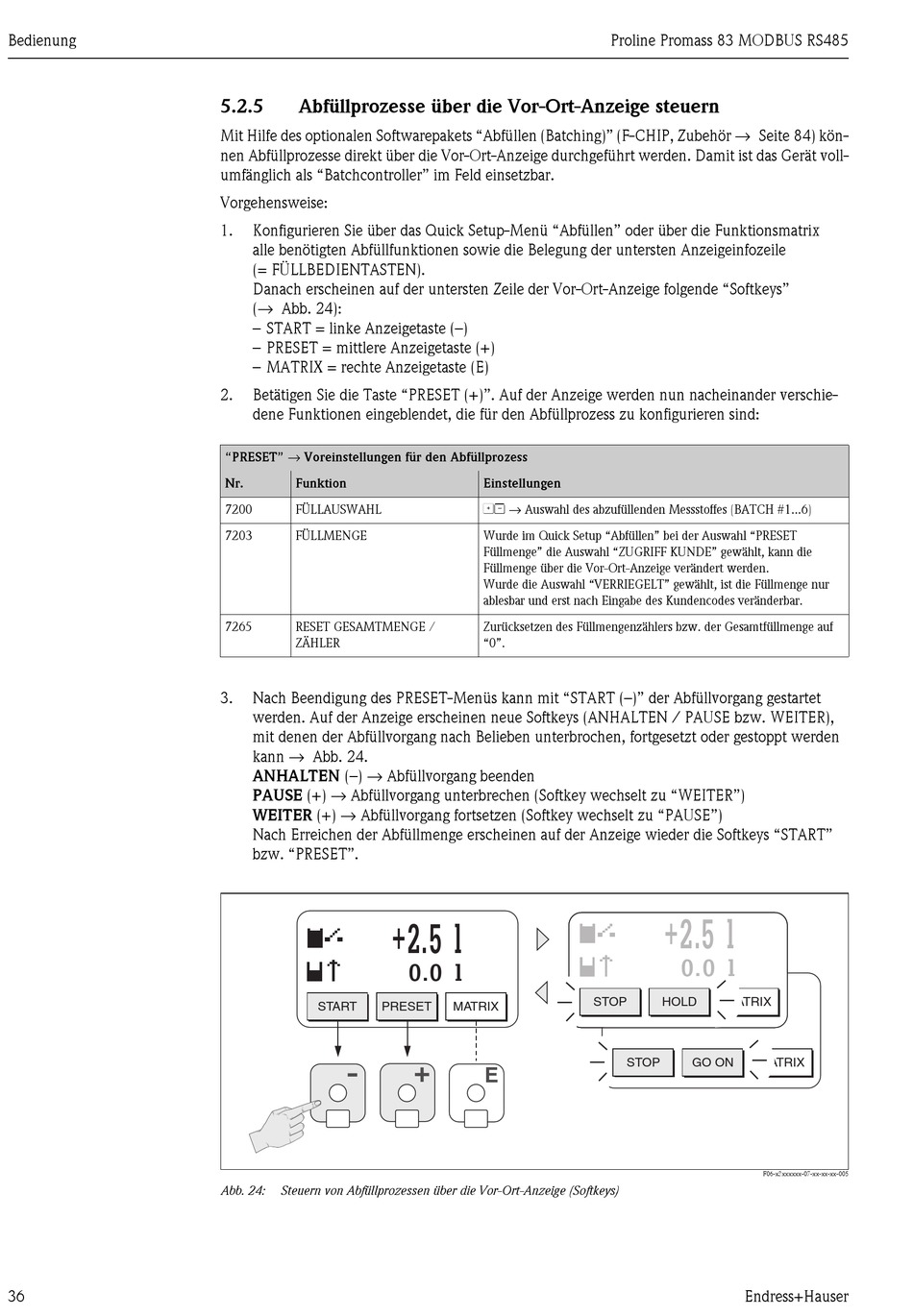

Abb. 24: Steuern von Abfüllprozessen über die Vor-Ort-Anzeige (Softkeys)
Einstellungen
OS → Auswahl des abzufüllenden Messstoffes (BATCH #1...6)
Wurde im Quick Setup "Abfüllen" bei der Auswahl "PRESET
Füllmenge" die Auswahl "ZUGRIFF KUNDE" gewählt, kann die
Füllmenge über die Vor-Ort-Anzeige verändert werden.
Wurde die Auswahl "VERRIEGELT" gewählt, ist die Füllmenge nur
ablesbar und erst nach Eingabe des Kundencodes veränderbar.
Zurücksetzen des Füllmengenzählers bzw. der Gesamtfüllmenge auf
"0".
0.0 l
MATRIX
+
E
Proline Promass 83 MODBUS RS485
+2.5 l +2.5 l
0.0 l 0.0 l 0.0 l
STOP HOLD MATRIX
STOP GO ON MATRIX
