Montage

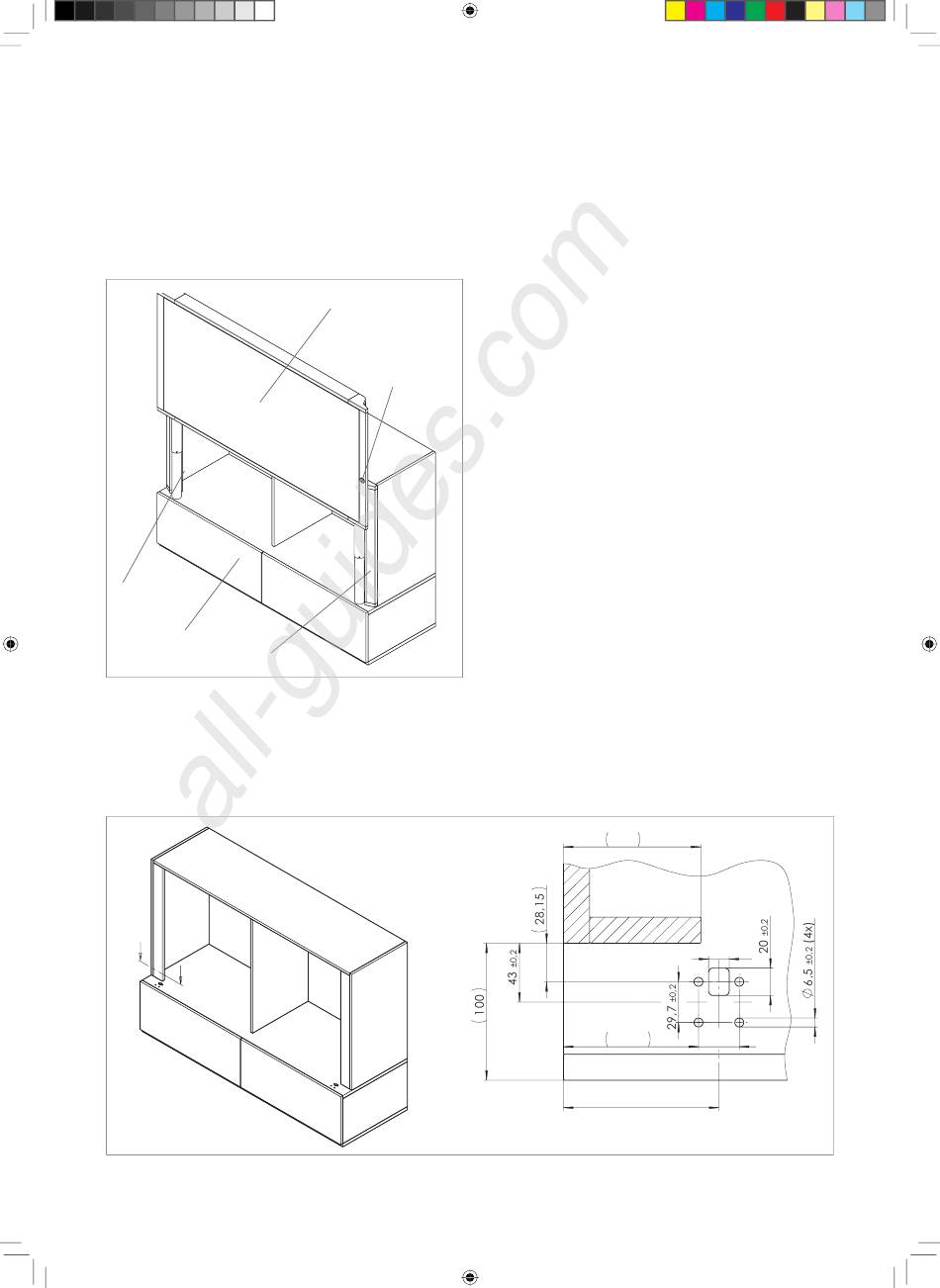

Montageschema Hubtürmodul
Das Hubtürmodul ist wie in nachfolgender Abbildung dargestellt zu
montieren.
elektromotorische
Hubeinheit
Schrankkorpus
RAUWORKS Front,
Gesamtsystem "Accoustic",
Ausführung Korpusbefestigung Geometrie aus REHAU-Zeichnung
PKS-16078 B vom 08.11.2012 ,
für Einbauanleitung.
Um die Funktion des Hubtürmoduls zu gewährleisten, sind die
M1:10
Befestigungsbohrungen entsprechend dem unten dargestellten
Bohrschemas auszuführen.
A
A
Detaildarstellung „Befestigungsbohrungen im Korpus"
100
6
B41604_RAUWORKS_front_elektr_Montageanleitung_DE_EN_FR3_eps.indd 6
All manuals and user guides at all-guides.com
Hubtür
Bedienelement
Korpusabdeckung
08.11.12 Fa. REHAU AG+Co,
Konstruktion CCT-IS,
Kiessling 2424
RAUWORKS Front,
Schrankkorpus für Gesamtsystem ,
Befestigungsbohrungen für Hubtürmontage ;
Geometrie aus REHAU-Zeichnung PKS-16078 B
vom 08.11.2012 ,

Montagereihenfolge

Gehen Sie zur Montage immer in der vorgegebenen Reihenfolge vor.
a. Befestigungsbohrungen im Korpus (siehe Detaildarstellung
„Befestigungsbohrungen im Korpus")
b. Elektrische Hubsäule montieren (siehe S. 7)
c. Kontrollbox und Funkempfänger montieren (siehe S. 8)
d. Elektrische Verbindungen herstellen (siehe S. 8)
e. Hubsäule einstellen (siehe S. 9)
f. Korpusabdeckung befestigen (siehe S. 10)
A
A
100
1:20
98,25
113,1
±0,2
A - A ( 1:2 )
1:20
15
±0,2
29,7
±0,2
08.11.12 Fa. REHAU AG+Co,
Konstruktion CCT-IS,
