Bosch CRI 846H Originalbetriebsanleitung Seite 9

1

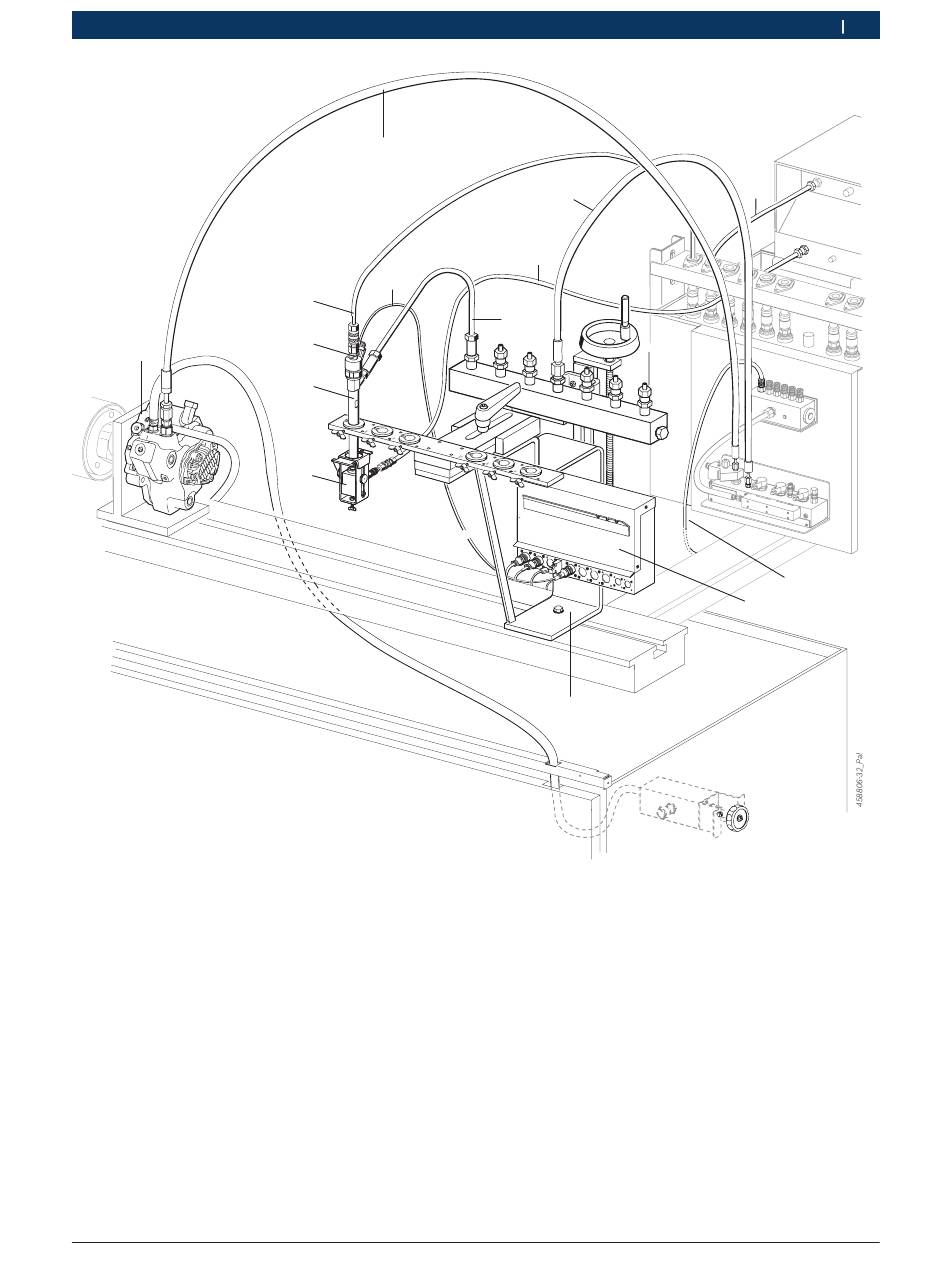

Abb. 2: Gesamtübersicht am EPS 815
1 Hochdruckpumpe
2 Schlauchleitung für Rücklaufmenge
3 Rücklaufadapter
4 Injektor
5 Einspritzkammer
6 Adapterleitung
7 Prüfdruckleitung
8 Hochdruckschlauchleitung 1 680 712 325
9 Hochdruckschlauchleitung 1 680 712 324
10 Schlauchleitung für Einspritzmenge
11 Schlauchleitung (Lieferumfang vom Wärmetauscher)
12 Rücklaufleitung 1 680 712 310
13 Ansteuerelektronik CRI 800
14 Aufspannvorrichtung
Sonderzubehör
1)
Robert Bosch GmbH
9
6
2
3
4
5
1)
Produktbeschreibung | CRI 846 H | 9
8
10
7
14
de
11
12
13
|
1 689 989 070 2014-05-30
