no 308 | CRI 846 H | Produktbeskrivelse
3.6 Samlet oversikt
10
1

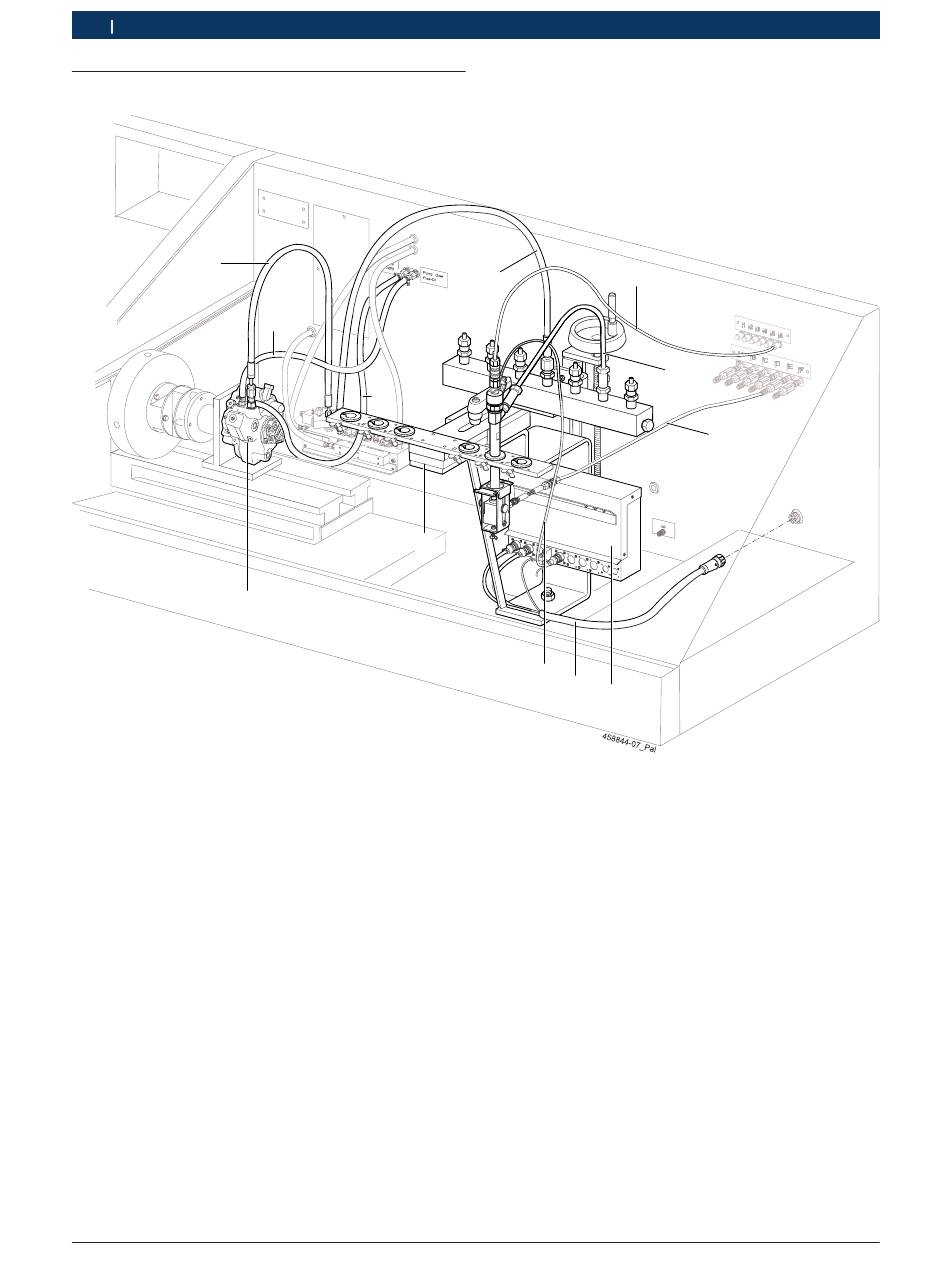

Fig. 1: Samlet oversikt på EPS 708
1 Høytrykkspumpe
2 Fastspenningsinnretning
3 Tilkoblingsledning
4 Forbindelseskabel 1 684 463 698
5 Styringselektronikk CRI 800
6 Slangeledning for innsprøytingsmengde
7 Testtrykkledning
8 Slangeledning for returmengde
9 Høytrykksslangeledning 1 680 712 325
10 Høytrykksslangeledning 1 680 712 324
11 Returslangeledning
1)
12 Tilførselsslangeledning
1)
Inkludert i leveringen av EPS 708.
1)
ekstrautstyr
2)
|
1 689 989 070 2014-05-30
11
12
2
1)
1)
2)
8
9
3
4
5
7
6
