4.3
Gerdirme düzeneğinin monte
edilmesi
4.3.1
EPS 708

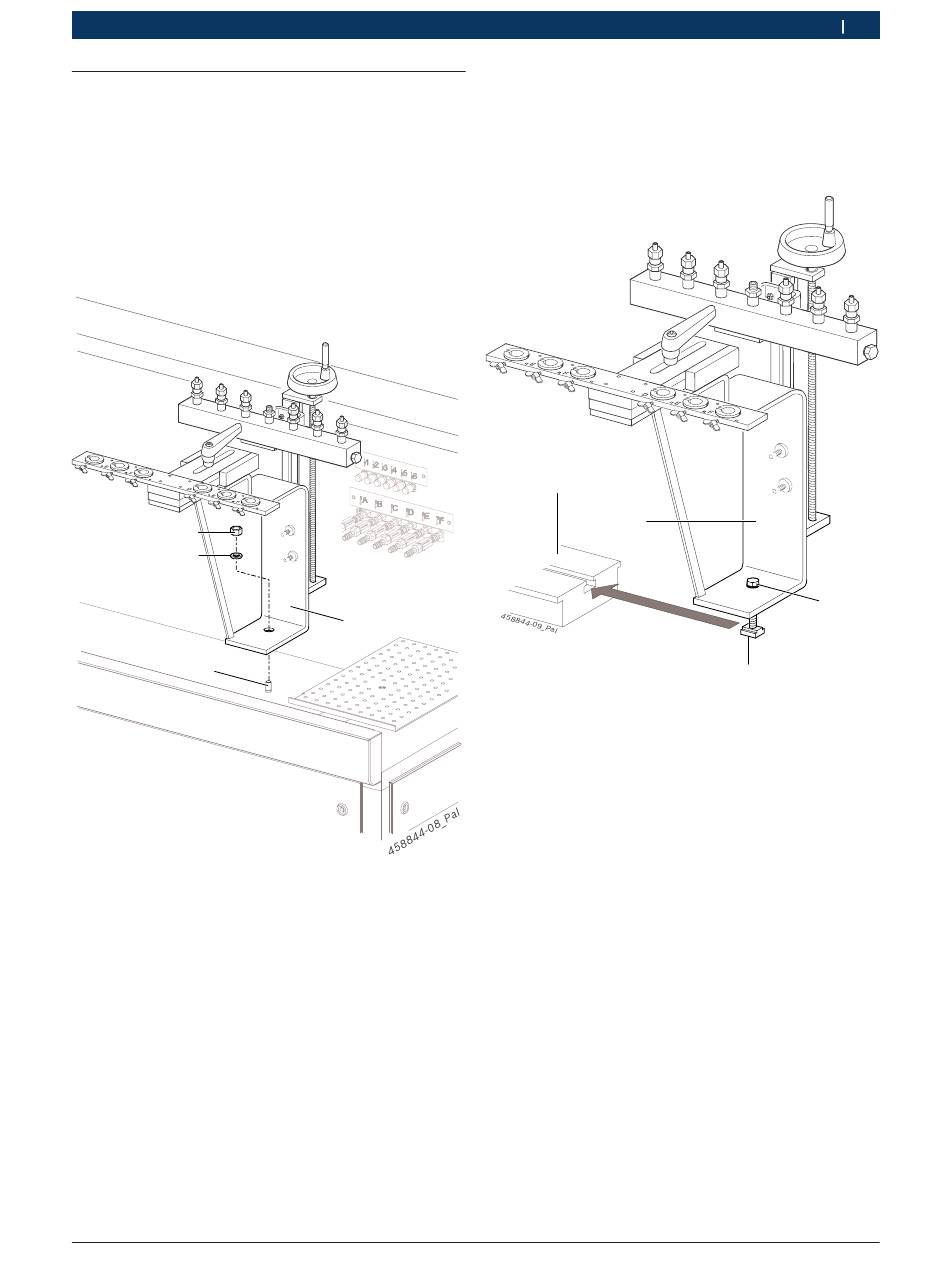

1. Tutucu dirseği (Fig. 23, Poz. 4) EPS 708 tezgahının
test odasındaki sabitleme pimine (Fig. 23, Poz. 3)
oturtun.
2. Tutucu dirseği altı köşeli somun M12 (Fig. 23, Poz.
1) ve pul A12,4 (Fig. 23, Poz. 2) kullanarak sabitle-
yin.
1
2
3
Şek. 23:
EPS 708 tezgahında montaj
Robert Bosch GmbH
4.3.2
1. Tutucu dirseği (Fig. 24, Poz. 1) yarıklı somun (Fig. 24,
Poz. 3) ve germe diskiyle (Fig. 24, Poz. 4) EPS tezga-
hının bağlama konsoluna (Fig. 24, Poz. 2) itin.
2. Germe cıvatasını (Fig. 24, Poz. 4) sıkın.
4
Şek. 24:
İşletmeye alma | CRI 846 H | 409
