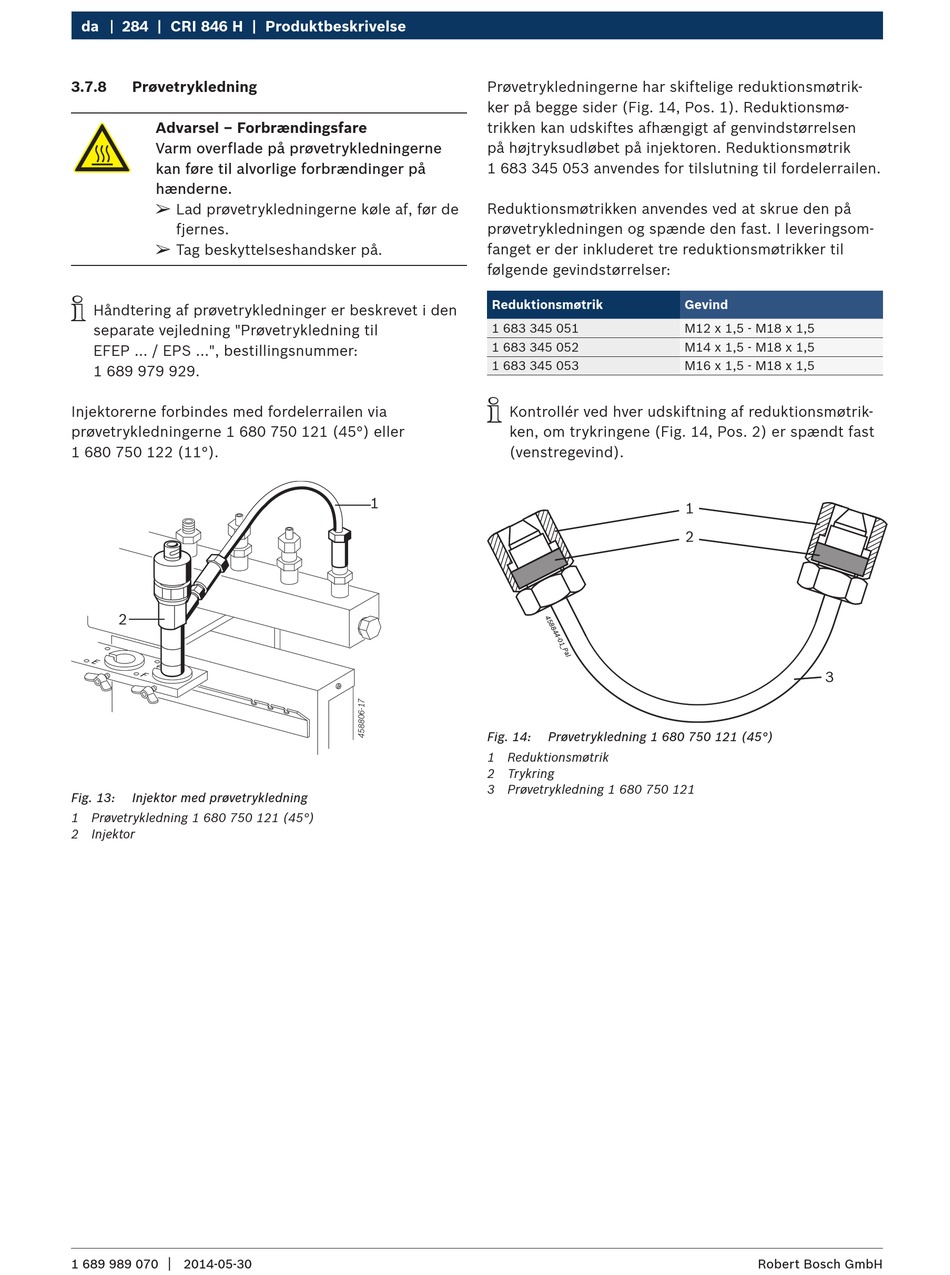

da 284 | CRI 846 H | Produktbeskrivelse
3.7.8 Prøvetrykledning
Advarsel – Forbrændingsfare
Varm overflade på prøvetrykledningerne
kan føre til alvorlige forbrændinger på
hænderne.
¶
Lad prøvetrykledningerne køle af, før de
fjernes.
¶
Tag beskyttelseshandsker på.
i
Håndtering af prøvetrykledninger er beskrevet i den
separate vejledning "Prøvetrykledning til
EFEP ... / EPS ...", bestillingsnummer:
1 689 979 929.
Injektorerne forbindes med fordelerrailen via
prøvetrykledningerne 1 680 750 121 (45°) eller
1 680 750 122 (11°).
2
Fig. 13: Injektor med prøvetrykledning
1 Prøvetrykledning 1 680 750 121 (45°)
2 Injektor
|
1 689 989 070 2014-05-30
Prøvetrykledningerne har skiftelige reduktionsmøtrik-
ker på begge sider (Fig. 14, Pos. 1). Reduktionsmø-
trikken kan udskiftes afhængigt af genvindstørrelsen
på højtryksudløbet på injektoren. Reduktionsmøtrik
1 683 345 053 anvendes for tilslutning til fordelerrailen.
Reduktionsmøtrikken anvendes ved at skrue den på
prøvetrykledningen og spænde den fast. I leveringsom-
fanget er der inkluderet tre reduktionsmøtrikker til
følgende gevindstørrelser:
Reduktionsmøtrik
1 683 345 051
1 683 345 052
1 683 345 053
i
Kontrollér ved hver udskiftning af reduktionsmøtrik-
ken, om trykringene (Fig. 14, Pos. 2) er spændt fast
(venstregevind).
1
Fig. 14: Prøvetrykledning 1 680 750 121 (45°)
1 Reduktionsmøtrik
2 Trykring
3 Prøvetrykledning 1 680 750 121
Gevind
M12 x 1,5 - M18 x 1,5
M14 x 1,5 - M18 x 1,5
M16 x 1,5 - M18 x 1,5
