i
Før tilkobling av testtrykkledningen, må det kontrol-
leres at trykkringen (Fig. 30, pos. 7) er strammet
forsvarlig (venstregjenger).
4. Testtrykkledningen (Fig. 30, pos. 1) med passende
reduksjonsmutter (Fig. 30, pos. 8) på høytrykksutgan-
gen for injektoren (Fig. 30, pos. 6) skrus på for hånd.
5. Den andre enden av testtrykkledningen med reduk-
sjonsmutter M16x1,5 skrus på høytrykkutgangen
(Fig. 30, pos. 2) til fordelerrail for hånd.
25-30 Nm
6
3
5 7
4

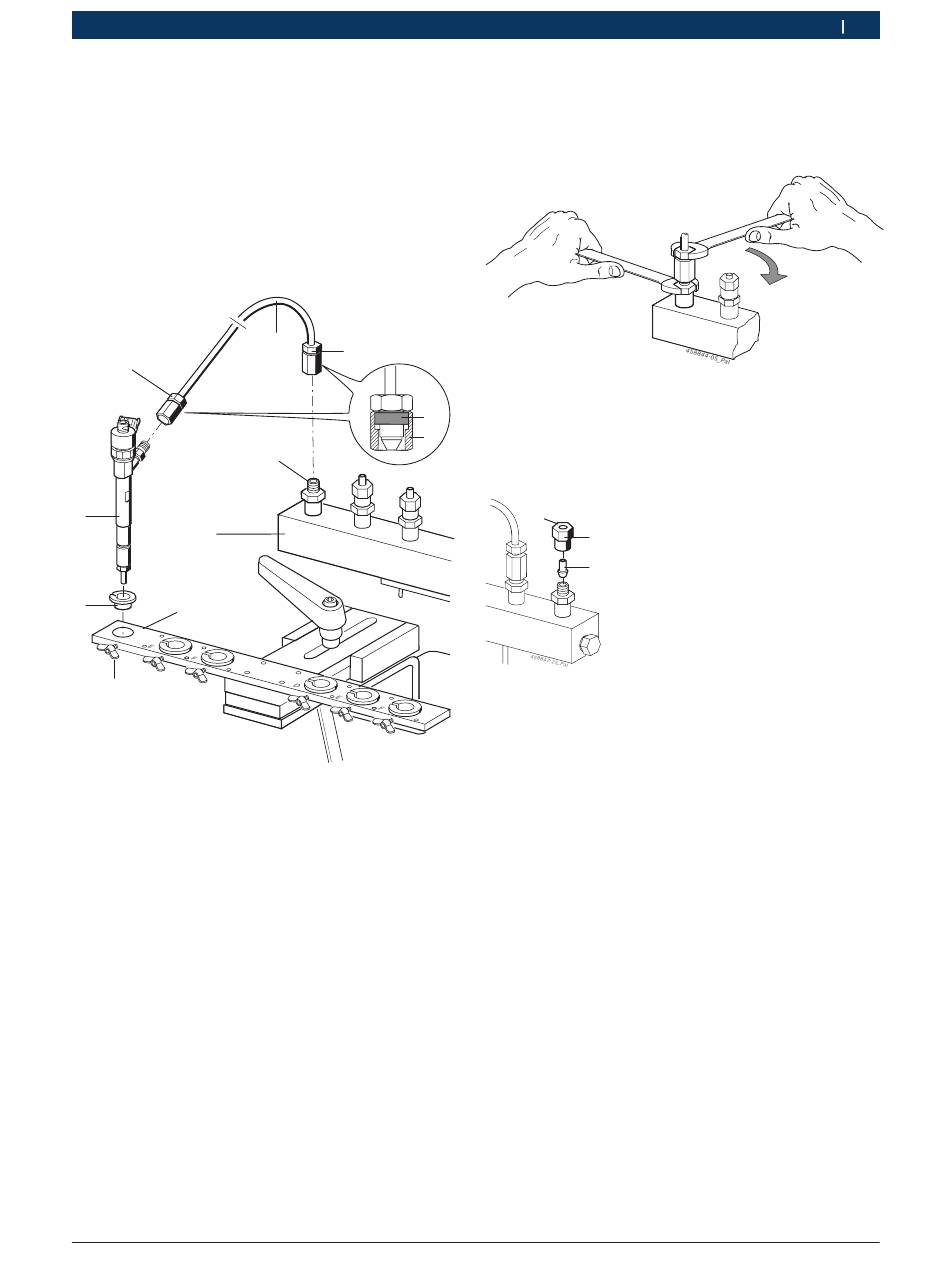

Fig. 30: Fastspenning av injektor
Robert Bosch GmbH
1
25-30 Nm
7
8
2
458844-04_Pal
Forberedelse av testen | CRI 846 H | 323
6. Trekk til testtrykkledningen (Fig. 30, pos. 1) med
skrunøkkel og ved å holde mot på forskruningen på
injektoren og på fordelerrail. Hold bare fast i den
øvre sekskanten på testtrykkledningen (se Fig. 31).
Fig. 31: Tiltrekking av testtrykkledning
7. Trekk til vingeskruen (Fig. 30, pos. 4).
8. Steng ubrukte høytrykksutganger med tetningskonus
(Fig. 32, pos. 2) og overfalsmutre (Fig. 32, pos. 1).
1
25 - 30 Nm
2
Fig. 32: Plugg for høytrykksutgang
no
25 - 30 Nm
|
