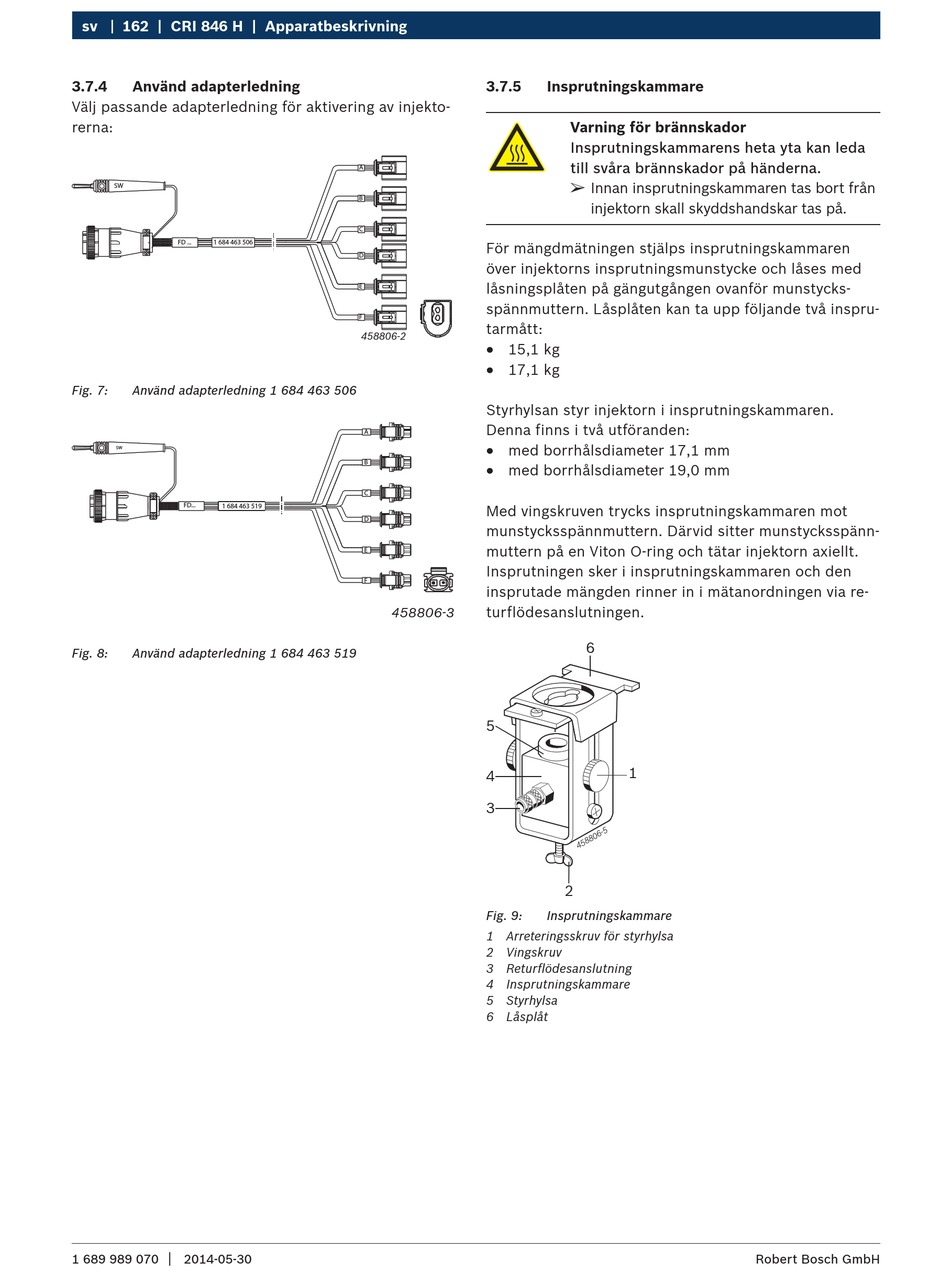

sv 162 | CRI 846 H | Apparatbeskrivning
3.7.4 Använd adapterledning
Välj passande adapterledning för aktivering av injekto-
rerna:
SW
FD ... 1 684 463 506
Fig. 7: Använd adapterledning 1 684 463 506
SW
FD...
1 684 463 519
Fig. 8: Använd adapterledning 1 684 463 519
|
1 689 989 070 2014-05-30
3.7.5
A
B
C
För mängdmätningen stjälps insprutningskammaren
D
över injektorns insprutningsmunstycke och låses med
låsningsplåten på gängutgången ovanför munstycks-
E
spännmuttern. Låsplåten kan ta upp följande två inspru-
F
tarmått:
458806-2
R
15,1 kg
R
17,1 kg
Styrhylsan styr injektorn i insprutningskammaren.
Denna finns i två utföranden:
A
R
med borrhålsdiameter 17,1 mm
R
B
med borrhålsdiameter 19,0 mm
C
Med vingskruven trycks insprutningskammaren mot
D
munstycksspännmuttern. Därvid sitter munstycksspänn-
muttern på en Viton O-ring och tätar injektorn axiellt.
E
Insprutningen sker i insprutningskammaren och den
F
insprutade mängden rinner in i mätanordningen via re-
turflödesanslutningen.
458806-3
5
4
3
Fig. 9:
1 Arreteringsskruv för styrhylsa
2 Vingskruv
3 Returflödesanslutning
4 Insprutningskammare
5 Styrhylsa
6 Låsplåt
Insprutningskammare
Varning för brännskador
Insprutningskammarens heta yta kan leda
till svåra brännskador på händerna.
¶
Innan insprutningskammaren tas bort från
injektorn skall skyddshandskar tas på.
6
1
2
Insprutningskammare
