4. 开机调试
4.1 夹紧高压泵
4.1.1 EPS 708
1. 传动耦合器 1 686 401 024 （插图 18，编号 3）放置到
EPS 的飞轮上。
2. 高压泵（插图 18，编号 1）放置到夹紧座上并与传动耦
合器（插图 18，编号 3）进行固定。
3. 高压泵通过两个夹紧螺栓（插图 18，编号 2）固定在夹
紧座上。
3
2

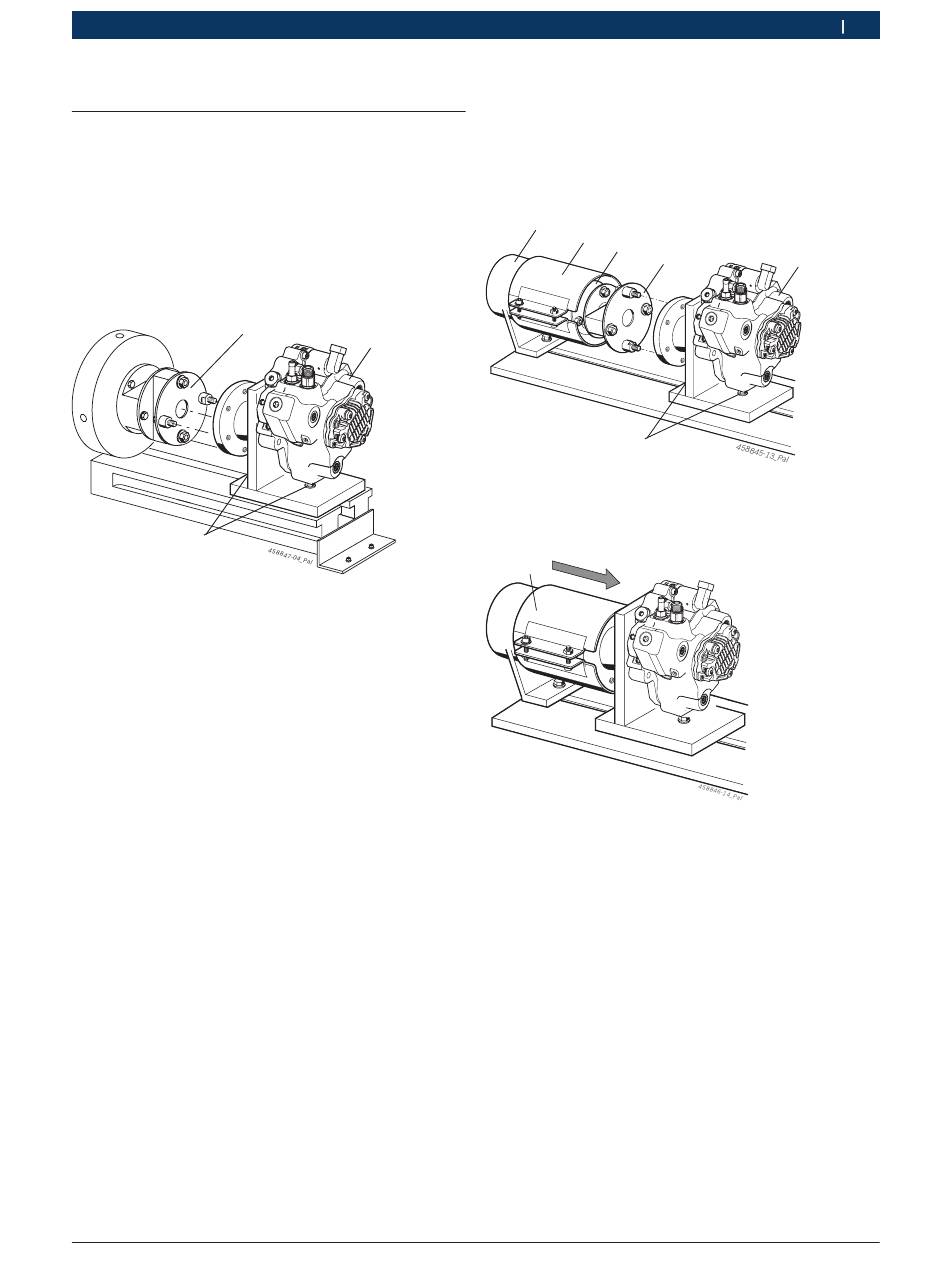

插图 18: 在 EPS 708 上夹紧高压泵
1 高压泵
2 夹紧螺栓
3 传动耦合器 1)
包括在 EPS 708 的供货范围内
1)
4.1.2 EPS 815
i
高压泵与EPS飞轮的连接需要下列夹紧配件: 连接法
兰 1 685 700 140, 传动联轴器1 686 401 024, 保护罩
1 685 510 148, 保护环 1 685 510 176.
1. 将连接法兰 1 685 700 140 (插图插图 19, 位置4)与传
动联轴器1 686 401 024 (插图插图 19, 位置3)安装到
EPS飞轮上。
2. 将保护罩1 685 510 148 (插图插图 19, 位置6)移动到夹
紧座上并通过固定螺栓固定在夹紧座上。
Robert Bosch GmbH
3. 保护环1 685 510 176 (插图插图 19, 位置5) 滑动到与
保护罩(插图插图 19, 位置6)接触的位置。
4. 高压泵(插图插图 19, 位置1)放置到夹紧座上并与传动联
轴器(插图插图 19, 位置3)进行固定。
5. 高压泵通过两个固定螺栓(插图插图 19, 位置2)固定在夹
紧座上。
6
1
插图 19: 夹紧高压泵
6. 保护环(插图 20, 位置5)滑动到传动联轴器上方并固定。
1
插图 20: 保护环安装
