4.
İşletmeye alma
4.1
Yüksek basınç pompasının
gerdirilmesi
4.1.1
EPS 708
1. 1 686 401 024 kodlu tahrik kavramasını (Fig. 18,
Poz. 3) EPS tezgahının volanına takın.
2. Yüksek basınç pompasını (Fig. 18, Poz. 1) bağlama
konsolunun üzerine kaydırın ve tahrik kavramasına
(Fig. 18, Poz. 3) sabitleyin.
3. Yüksek basınç pompasını iki gerdirme cıvatasıyla
(Fig. 18, Poz. 2) bağlama konsoluna sabitleyin.
3
2

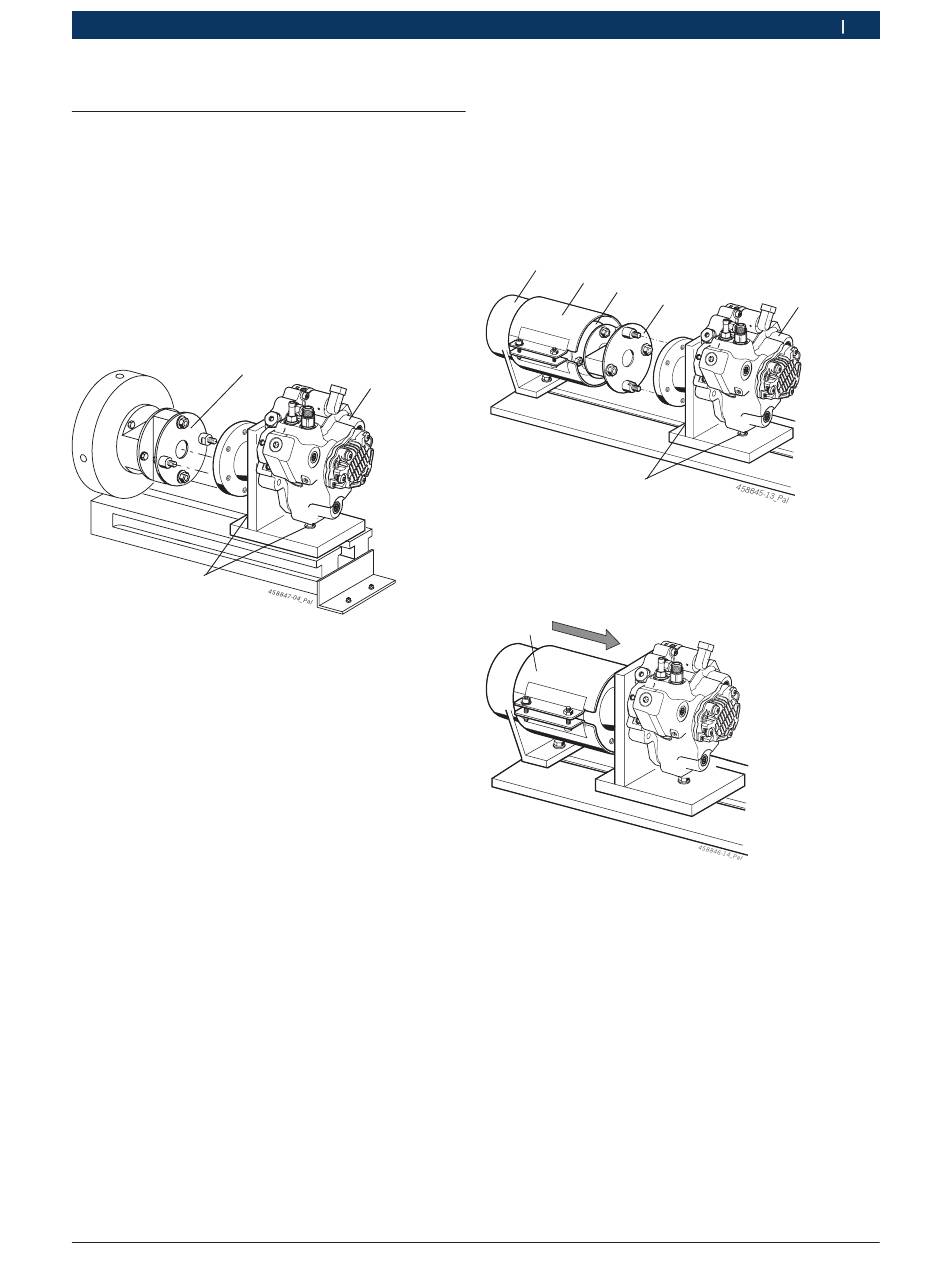

Şek. 18:
EPS 708 tezgahında yüksek basınç pompasının gerdiril-
mesi
1 Yüksek basınç pompası
2 Germe cıvatası
3 Tahrik kavraması
1)
EPS 708 tezgahının teslimat kapsamına dahildir
1)
4.1.2
EPS 815
i
Yüksek basınç pompasını EPS'nin volanına adapte
etmek için ek olarak aşağıdaki gerdirme parçalarına
ihtiyaç var: Ara flanş 1 685 700 140, Tahrik kavraması
1 686 401 024, Koruyucu kapak 1 685 510 148, Koru-
yucu manşon 1 685 510 176.
1. Ara flanşı 1 685 700 140 (Fig. 19, poz. 4) ve tahrik
kavramasını 1 686 401 024 (Fig. 19, poz. 3) EPS'nin
volanına takın.
2. Koruyucu kapağı 1 685 510 148 (Fig. 19, poz. 6) bağ-
lama konsolunun üzerine ittirin ve gerdirme cıvatası
ile EPS'nin bağlama konsoluna sabitleyin.
Robert Bosch GmbH
3. Koruyucu manşonu 1 685 510 176 (Fig. 19, poz. 5),
dayanma noktasına kadar koruyucu kapağın (Fig. 19,
poz. 6) üzerine kaydırın.
4. Yüksek basınç pompasını (Fig. 19, poz. 1) bağlama
konsolunun üzerine kaydırın ve tahrik kavramasına
(Fig. 19, poz. 3) sabitleyin.
5. Yüksek basınç pompasını iki gerdirme cıvatasıyla
(Fig. 19, poz. 2) bağlama konsoluna sabitleyin.
6
1
Şek. 19:
Yüksek basınç pompasının gerdirilmesi
6. Koruyucu manşonu (Fig. 20, poz. 5) tahrik kavraması-
nin üzerine kaydırın ve gerdirerek sabitleyin.
1
Şek. 20:
Koruyucu manşonun montajı
İşletmeye alma | CRI 846 H | 407
5
4
3
2
1 689 989 070
tr
1
|
2014-05-30
