3.8 Ligações e símbolos
3.8.1 EPS 708
¶
Ver instruções de funcionamento da EPS 708.
3.8.2 EPS 815
10 11
1.1 1.2
1
1
2
3
4
9
5
1 2
8
6
7

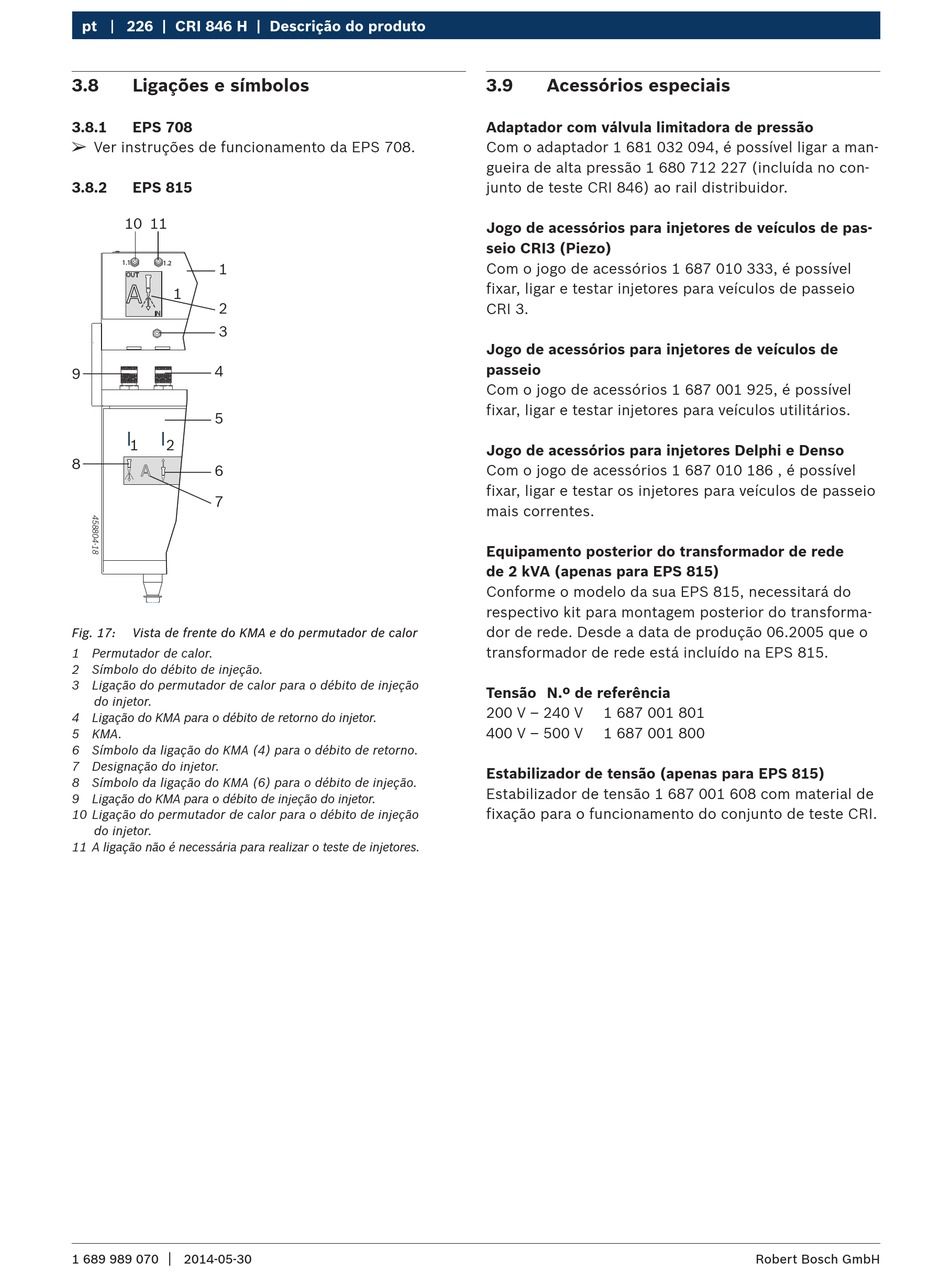

Fig. 17: Vista de frente do KMA e do permutador de calor
1 Permutador de calor.
2 Símbolo do débito de injeção.
3 Ligação do permutador de calor para o débito de injeção
do injetor.
4 Ligação do KMA para o débito de retorno do injetor.
5 KMA.
6 Símbolo da ligação do KMA (4) para o débito de retorno.
7 Designação do injetor.
8 Símbolo da ligação do KMA (6) para o débito de injeção.
9 Ligação do KMA para o débito de injeção do injetor.
10 Ligação do permutador de calor para o débito de injeção
do injetor.
11 A ligação não é necessária para realizar o teste de injetores.
|
1 689 989 070 2014-05-30
3.9 Acessórios especiais
Adaptador com válvula limitadora de pressão
Com o adaptador 1 681 032 094, é possível ligar a man-
gueira de alta pressão 1 680 712 227 (incluída no con-
junto de teste CRI 846) ao rail distribuidor.
Jogo de acessórios para injetores de veículos de pas-
seio CRI3 (Piezo)
Com o jogo de acessórios 1 687 010 333, é possível
fixar, ligar e testar injetores para veículos de passeio
CRI 3.
Jogo de acessórios para injetores de veículos de
passeio
Com o jogo de acessórios 1 687 001 925, é possível
fixar, ligar e testar injetores para veículos utilitários.
Jogo de acessórios para injetores Delphi e Denso
Com o jogo de acessórios 1 687 010 186 , é possível
fixar, ligar e testar os injetores para veículos de passeio
mais correntes.
Equipamento posterior do transformador de rede
de 2 kVA (apenas para EPS 815)
Conforme o modelo da sua EPS 815, necessitará do
respectivo kit para montagem posterior do transforma-
dor de rede. Desde a data de produção 06.2005 que o
transformador de rede está incluído na EPS 815.
Tensão N.º de referência
200 V – 240 V 1 687 001 801
400 V – 500 V 1 687 001 800
Estabilizador de tensão (apenas para EPS 815)
Estabilizador de tensão 1 687 001 608 com material de
fixação para o funcionamento do conjunto de teste CRI.
