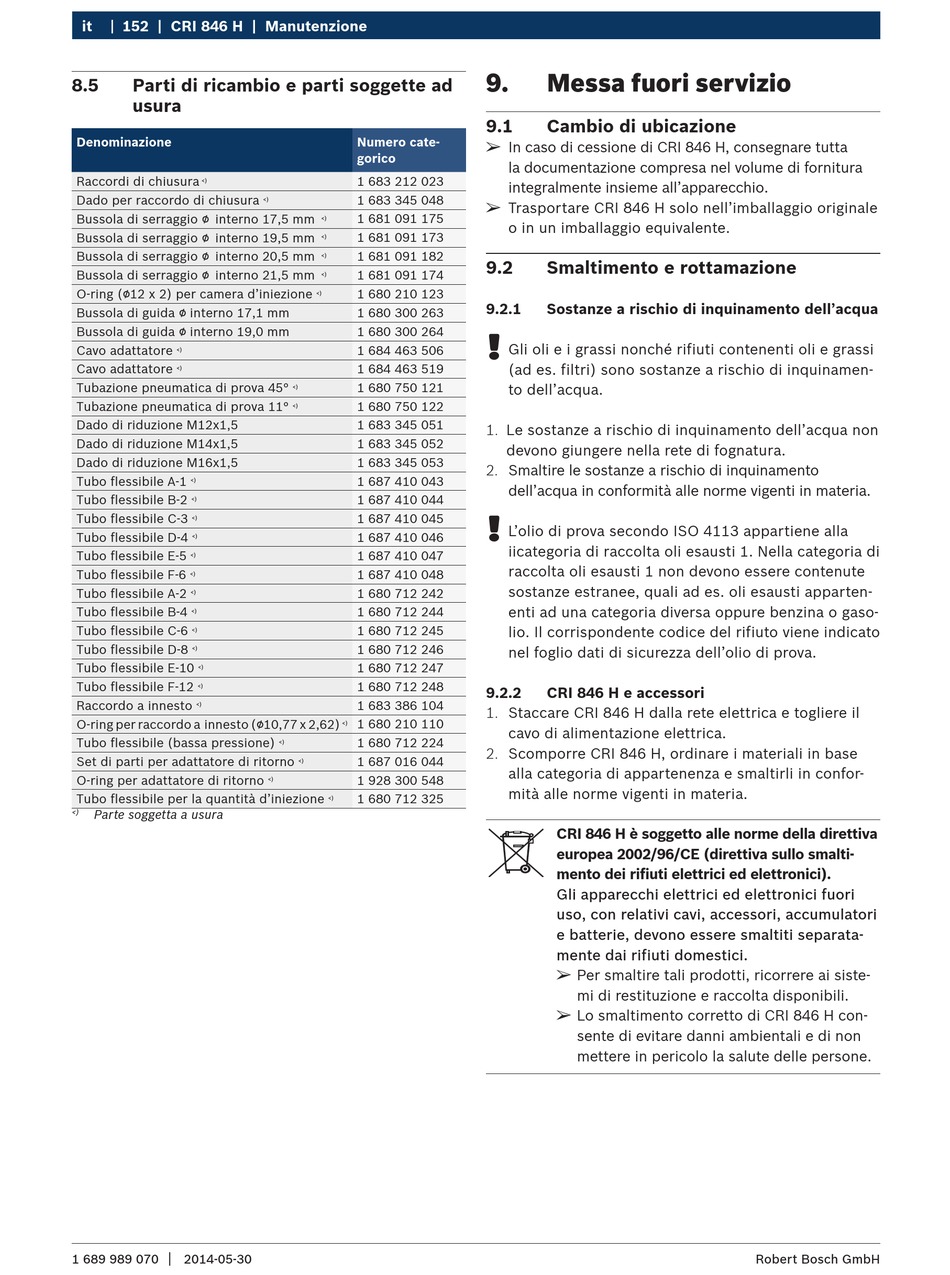

it 152 | CRI 846 H | Manutenzione
8.5 Parti di ricambio e parti soggette ad
usura
Denominazione
Raccordi di chiusura
<)
Dado per raccordo di chiusura
Bussola di serraggio  interno 17,5 mm
Bussola di serraggio  interno 19,5 mm
Bussola di serraggio  interno 20,5 mm
Bussola di serraggio  interno 21,5 mm
O-ring (12 x 2) per camera d'iniezione
Bussola di guida  interno 17,1 mm
Bussola di guida  interno 19,0 mm
Cavo adattatore
<)
Cavo adattatore
<)
Tubazione pneumatica di prova 45°
Tubazione pneumatica di prova 11°
Dado di riduzione M12x1,5
Dado di riduzione M14x1,5
Dado di riduzione M16x1,5
Tubo flessibile A-1
<)
Tubo flessibile B-2
<)
Tubo flessibile C-3
<)
Tubo flessibile D-4
<)
Tubo flessibile E-5
<)
Tubo flessibile F-6
<)
Tubo flessibile A-2
<)
Tubo flessibile B-4
<)
Tubo flessibile C-6
<)
Tubo flessibile D-8
<)
Tubo flessibile E-10
<)
Tubo flessibile F-12
<)
Raccordo a innesto
<)
O-ring per raccordo a innesto (10,77 x 2,62)
Tubo flessibile (bassa pressione)
Set di parti per adattatore di ritorno
O-ring per adattatore di ritorno
Tubo flessibile per la quantità d'iniezione
Parte soggetta a usura
<)
|
1 689 989 070 2014-05-30
Numero cate-
gorico
1 683 212 023
1 683 345 048
<)
1 681 091 175
<)
1 681 091 173
<)
1 681 091 182
<)
1 681 091 174
<)
1 680 210 123
<)
1 680 300 263
1 680 300 264
1 684 463 506
1 684 463 519
1 680 750 121
<)
1 680 750 122
<)
1 683 345 051
1 683 345 052
1 683 345 053
1 687 410 043
1 687 410 044
1 687 410 045
1 687 410 046
1 687 410 047
1 687 410 048
1 680 712 242
1 680 712 244
1 680 712 245
1 680 712 246
1 680 712 247
1 680 712 248
1 683 386 104
1 680 210 110
<)
1 680 712 224
<)
1 687 016 044
<)
1 928 300 548
<)
1 680 712 325
<)
9. Messa fuori servizio
9.1 Cambio di ubicazione
¶
In caso di cessione di CRI 846 H, consegnare tutta
la documentazione compresa nel volume di fornitura
integralmente insieme all'apparecchio.
¶
Trasportare CRI 846 H solo nell'imballaggio originale
o in un imballaggio equivalente.
9.2 Smaltimento e rottamazione
9.2.1 Sostanze a rischio di inquinamento dell'acqua
!
Gli oli e i grassi nonché rifiuti contenenti oli e grassi
(ad es. filtri) sono sostanze a rischio di inquinamen-
to dell'acqua.
1. Le sostanze a rischio di inquinamento dell'acqua non
devono giungere nella rete di fognatura.
2. Smaltire le sostanze a rischio di inquinamento
dell'acqua in conformità alle norme vigenti in materia.
!
L 'olio di prova secondo ISO 4113 appartiene alla
iicategoria di raccolta oli esausti 1. Nella categoria di
raccolta oli esausti 1 non devono essere contenute
sostanze estranee, quali ad es. oli esausti apparten-
enti ad una categoria diversa oppure benzina o gaso-
lio. Il corrispondente codice del rifiuto viene indicato
nel foglio dati di sicurezza dell'olio di prova.
9.2.2 CRI 846 H e accessori
1. Staccare CRI 846 H dalla rete elettrica e togliere il
cavo di alimentazione elettrica.
2. Scomporre CRI 846 H, ordinare i materiali in base
alla categoria di appartenenza e smaltirli in confor-
mità alle norme vigenti in materia.
CRI 846 H è soggetto alle norme della direttiva
europea 2002/96/CE (direttiva sullo smalti-
mento dei rifiuti elettrici ed elettronici).
Gli apparecchi elettrici ed elettronici fuori
uso, con relativi cavi, accessori, accumulatori
e batterie, devono essere smaltiti separata-
mente dai rifiuti domestici.
¶
Per smaltire tali prodotti, ricorrere ai siste-
mi di restituzione e raccolta disponibili.
¶
Lo smaltimento corretto di CRI 846 H con-
sente di evitare danni ambientali e di non
mettere in pericolo la salute delle persone.
