4.3 Montaż przyrządu osadczego
4.3.1 EPS 708
1. Założyć kątownik (Fig. 23, Poz. 4) na trzpień mocują-
cy (Fig. 23, Poz. 3) w komorze kontrolnej urządzenia
EPS 708.
2. Przykręcić kątownik przy użyciu nakrętki sześciokąt-
nej M12 (Fig. 23, Poz. 1) i podkładki A12,4 (Fig. 23,
Poz. 2).
1
2
3

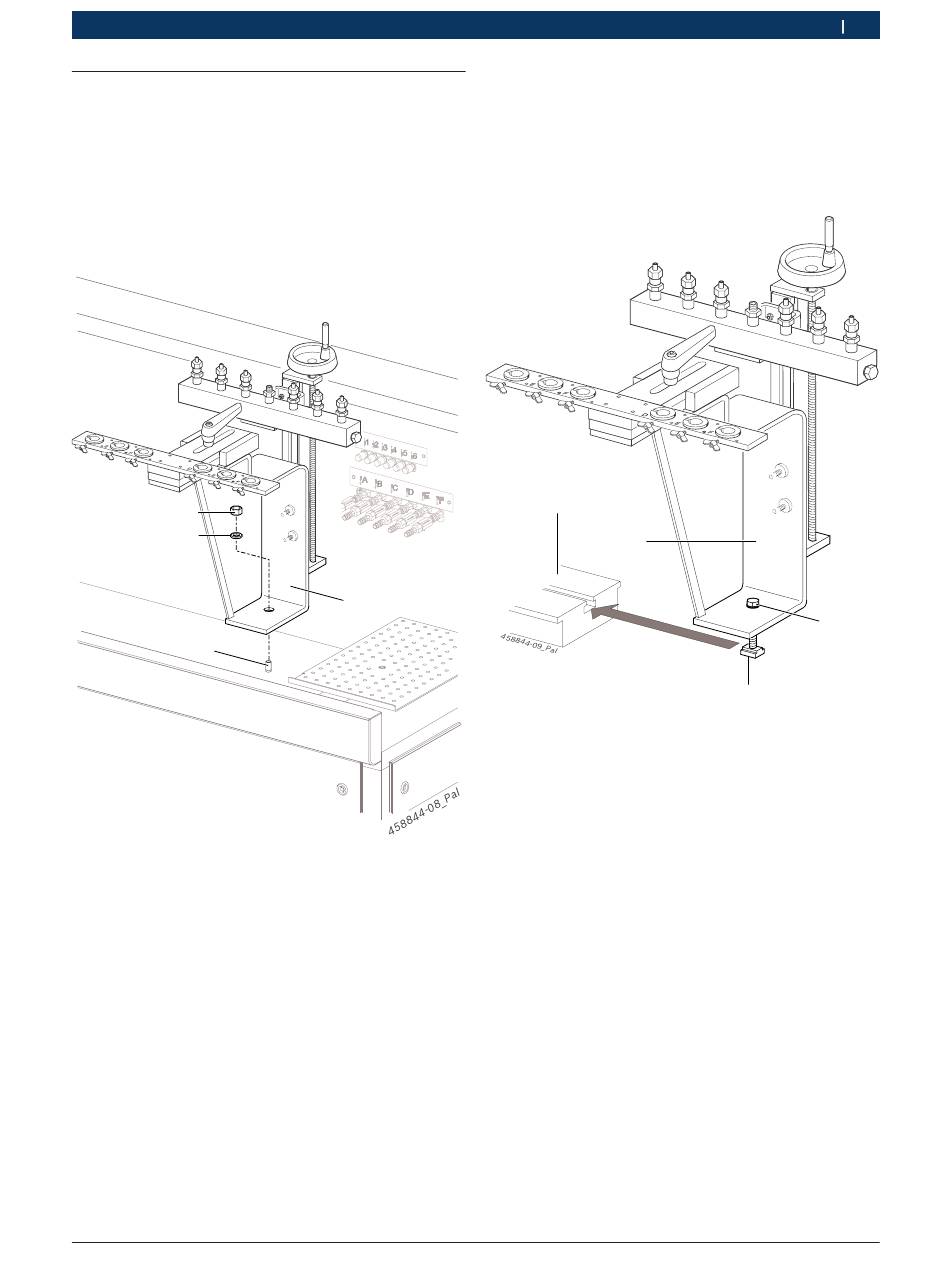

Rys. 23: Montaż w urządzeniu EPS 708
Robert Bosch GmbH
4.3.2
1. Wsunąć kątownik (Fig. 24, Poz. 1) z wpustem prze-
suwnym (Fig. 24, Poz. 3) i śrubą mocującą
(Fig. 24, Poz. 4) na panel do osadzania (Fig. 24,
Poz. 2) urządzenia EPS.
2. Dokręcić śrubę mocującą (Fig. 24, Poz. 4).
4
Rys. 24:
Uruchamianie | CRI 846 H | 349
EPS 815
2
1
Montaż w urządzeniu EPS 815
