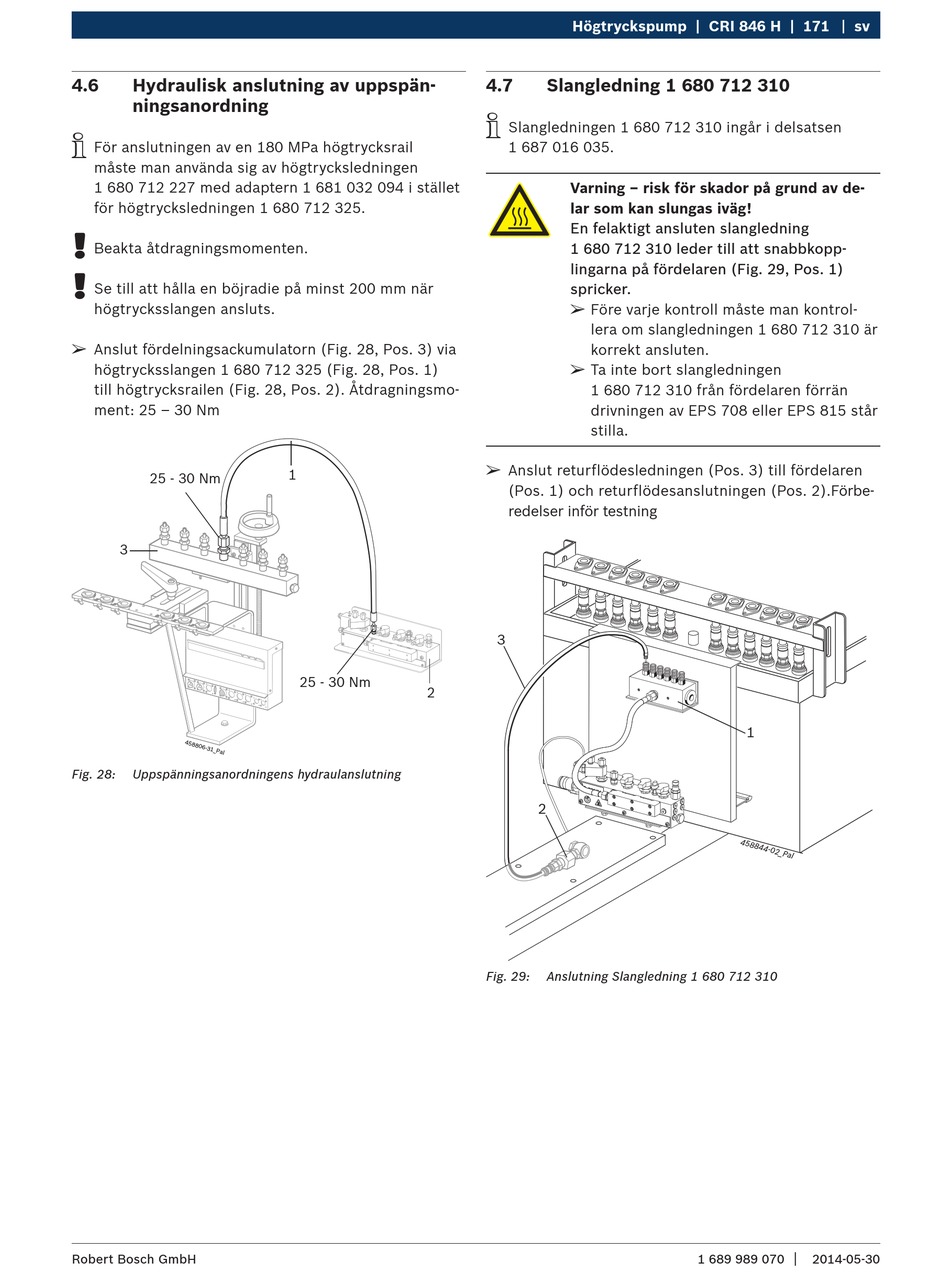

4.6 Hydraulisk anslutning av uppspän-
ningsanordning
i
För anslutningen av en 180 MPa högtrycksrail
måste man använda sig av högtrycksledningen
1 680 712 227 med adaptern 1 681 032 094 i stället
för högtrycksledningen 1 680 712 325.
!
Beakta åtdragningsmomenten.
!
Se till att hålla en böjradie på minst 200 mm när
högtrycksslangen ansluts.
¶
Anslut fördelningsackumulatorn (Fig. 28, Pos. 3) via
högtrycksslangen 1 680 712 325 (Fig. 28, Pos. 1)
till högtrycksrailen (Fig. 28, Pos. 2). Åtdragningsmo-
ment: 25 – 30 Nm
25 - 30 Nm
3
Fig. 28: Uppspänningsanordningens hydraulanslutning
Robert Bosch GmbH
1
25 - 30 Nm
2
Högtryckspump | CRI 846 H | 171
4.7 Slangledning 1 680 712 310
i
Slangledningen 1 680 712 310 ingår i delsatsen
1 687 016 035.
Varning – risk för skador på grund av de-
lar som kan slungas iväg!
En felaktigt ansluten slangledning
1 680 712 310 leder till att snabbkopp-
lingarna på fördelaren (Fig. 29, Pos. 1)
spricker.
¶
Före varje kontroll måste man kontrol-
lera om slangledningen 1 680 712 310 är
korrekt ansluten.
¶
Ta inte bort slangledningen
1 680 712 310 från fördelaren förrän
drivningen av EPS 708 eller EPS 815 står
stilla.
¶
Anslut returflödesledningen (Pos. 3) till fördelaren
(Pos. 1) och returflödesanslutningen (Pos. 2).Förbe-
redelser inför testning
3
2
Fig. 29: Anslutning Slangledning 1 680 712 310
sv
1
|
