4.2 Yüksek basınç pompasının hidrolik
bağlantısının yapılması
i
Yüksek basınç pompasını yüksek basınç rayı-
na bağlamak için EPS 708 tezgahındaki veya
CRS 845 / CRS 845H test setindeki yüksek basınç
hortum hattı kullanılmalıdır.
!
Sıkma torkunu dikkate alın.
1. Geliş hattını (Fig. 21, Fig. 22, poz. 1) ve dönüş hattı-
nı (Fig. 21, Fig. 22, poz. 2) bağlayın.
!
Yüksek basınç hortum hattını bağlarken en az
200 mm bükme yarıçapına uymaya dikkat edin.
2. Yüksek basınç hortum hattını (Fig. 21, Fig. 22,
poz. 3) yüksek basınç pompasına ve yüksek basınç
rayına bağlayın.
Sıkma torku: 25 – 30 Nm
25-30 Nm

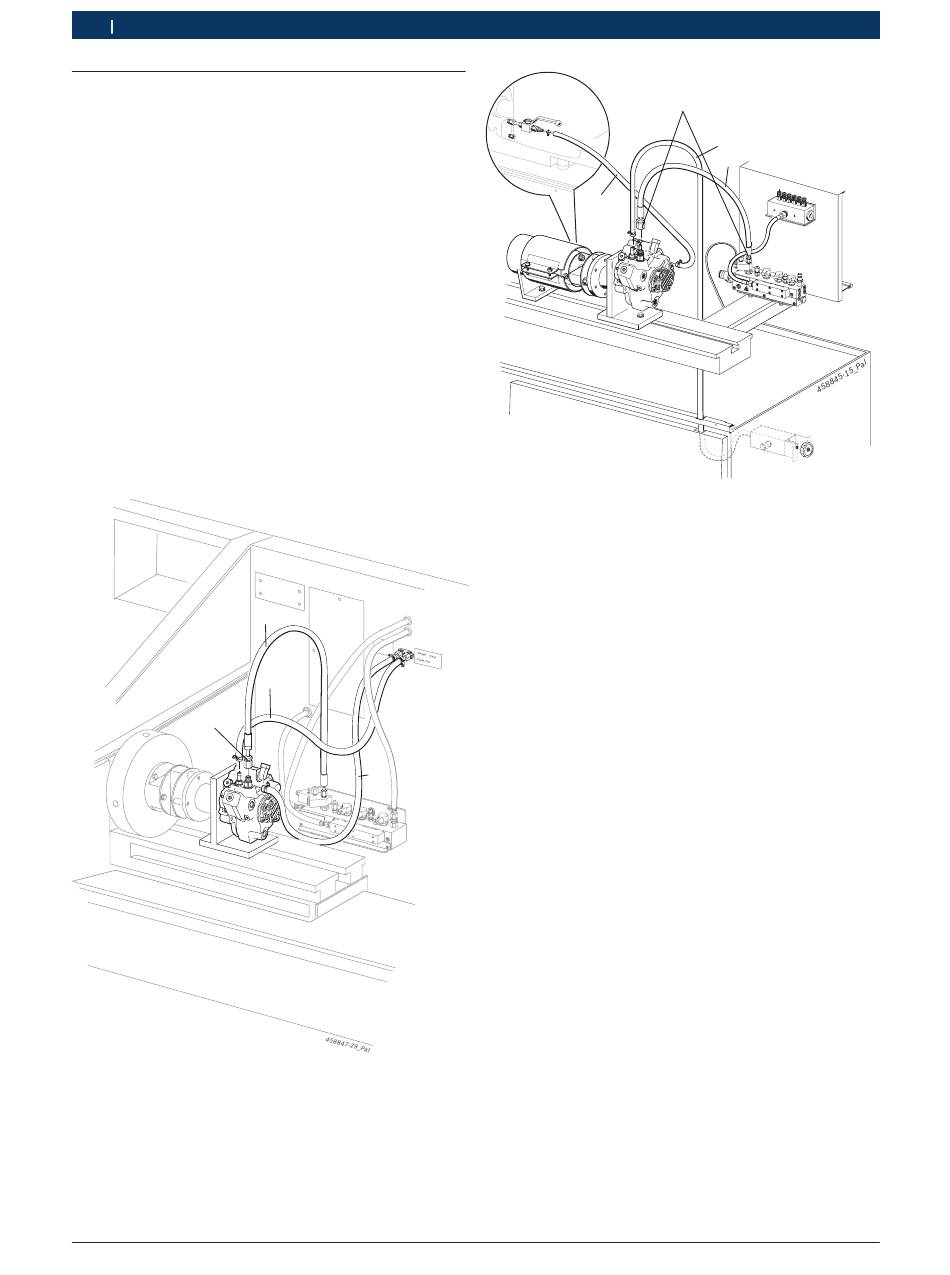

Şek. 21: EPS 708 tezgahına hidrolik bağlantının yapılması
|
1 689 989 070 2014-05-30
3
2
1
25 - 30 Nm
1
Şek. 22: EPS 815 ünitesine hidrolik bağlantının yapılması
2
3
