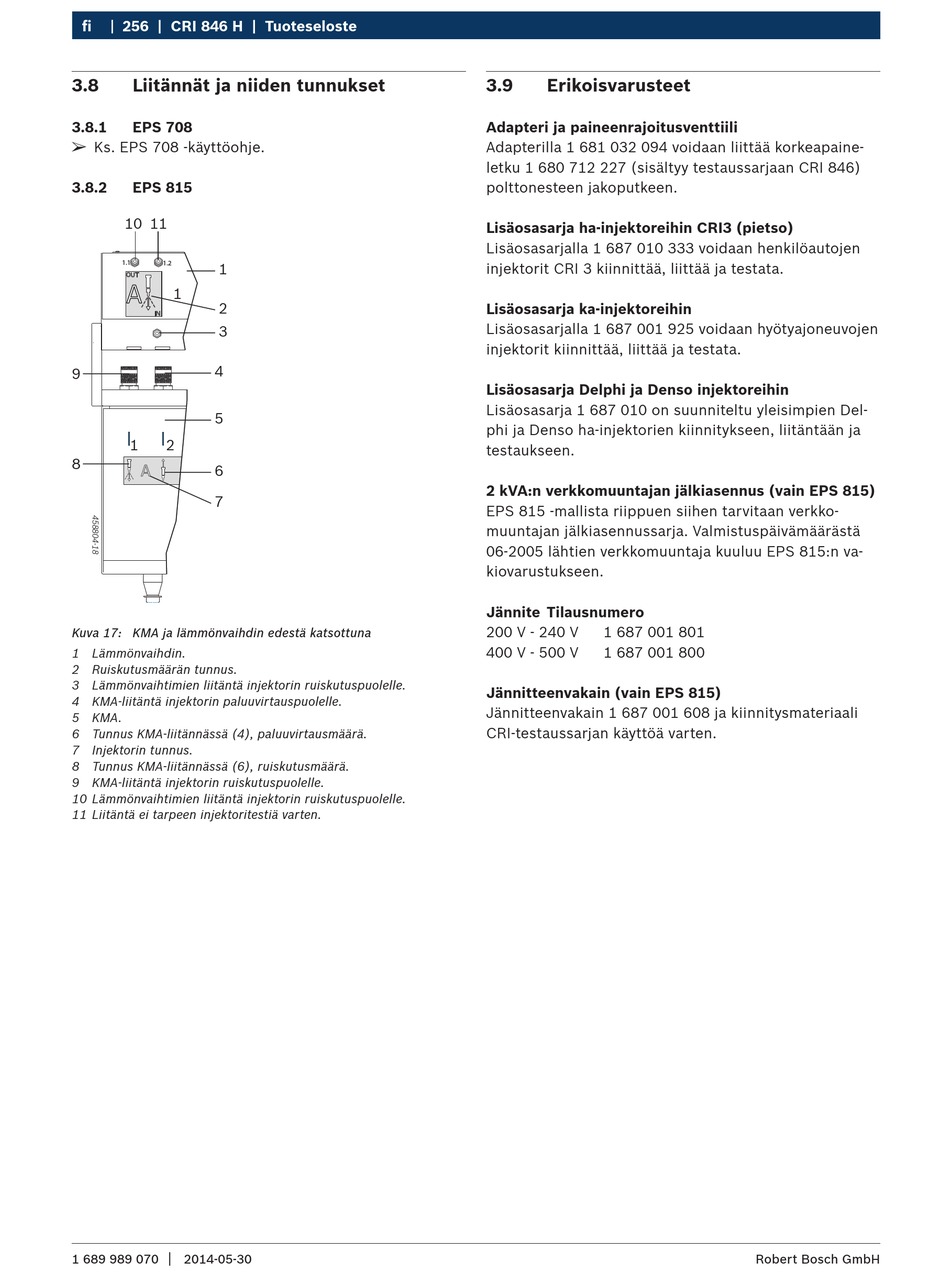

fi 256 | CRI 846 H | Tuoteseloste
3.8 Liitännät ja niiden tunnukset
3.8.1 EPS 708
¶
Ks. EPS 708 -käyttöohje.
3.8.2 EPS 815
10 11
1.1 1.2
1
1
2
3
4
9
5
1 2
8
6
7
Kuva 17: KMA ja lämmönvaihdin edestä katsottuna
1 Lämmönvaihdin.
2 Ruiskutusmäärän tunnus.
3 Lämmönvaihtimien liitäntä injektorin ruiskutuspuolelle.
4 KMA-liitäntä injektorin paluuvirtauspuolelle.
5 KMA.
6 Tunnus KMA-liitännässä (4), paluuvirtausmäärä.
7 Injektorin tunnus.
8 Tunnus KMA-liitännässä (6), ruiskutusmäärä.
9 KMA-liitäntä injektorin ruiskutuspuolelle.
10 Lämmönvaihtimien liitäntä injektorin ruiskutuspuolelle.
11 Liitäntä ei tarpeen injektoritestiä varten.
|
1 689 989 070 2014-05-30
3.9 Erikoisvarusteet
Adapteri ja paineenrajoitusventtiili
Adapterilla 1 681 032 094 voidaan liittää korkeapaine-
letku 1 680 712 227 (sisältyy testaussarjaan CRI 846)
polttonesteen jakoputkeen.
Lisäosasarja ha-injektoreihin CRI3 (pietso)
Lisäosasarjalla 1 687 010 333 voidaan henkilöautojen
injektorit CRI 3 kiinnittää, liittää ja testata.
Lisäosasarja ka-injektoreihin
Lisäosasarjalla 1 687 001 925 voidaan hyötyajoneuvojen
injektorit kiinnittää, liittää ja testata.
Lisäosasarja Delphi ja Denso injektoreihin
Lisäosasarja 1 687 010 on suunniteltu yleisimpien Del-
phi ja Denso ha-injektorien kiinnitykseen, liitäntään ja
testaukseen.
2 kVA:n verkkomuuntajan jälkiasennus (vain EPS 815)
EPS 815 -mallista riippuen siihen tarvitaan verkko-
muuntajan jälkiasennussarja. Valmistuspäivämäärästä
06-2005 lähtien verkkomuuntaja kuuluu EPS 815:n va-
kiovarustukseen.
Jännite Tilausnumero
200 V - 240 V 1 687 001 801
400 V - 500 V 1 687 001 800
Jännitteenvakain (vain EPS 815)
Jännitteenvakain 1 687 001 608 ja kiinnitysmateriaali
CRI-testaussarjan käyttöä varten.
