4.3 Aufspannvorrichtung montieren
4.3.1 EPS 708
1. Haltewinkel (Abb. 23, Pos. 4) auf den Befestigungs-
bolzen (Abb. 23, Pos. 3) im Prüfraum des EPS 708
setzen.
2. Haltewinkel mit Sechskantmutter M12 (Abb. 23,
Pos. 1) und Unterlegscheibe A12,4 (Abb. 23, Pos. 2)
befestigen.
1
2
3

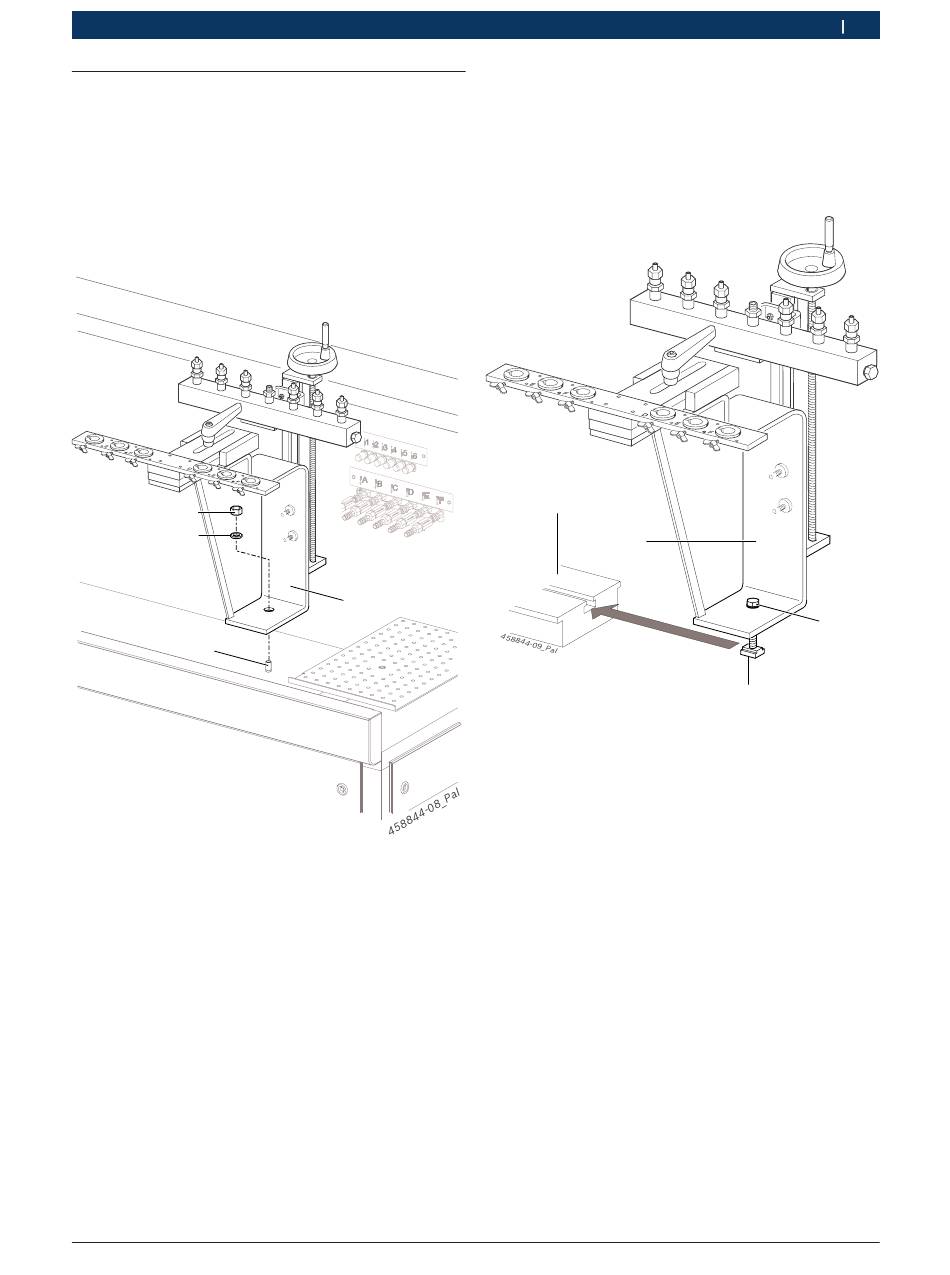

Abb. 23: EPS 708 tezgahında montaj
Robert Bosch GmbH
4.3.2
1. Haltewinkel (Abb. 24, Pos. 1) mit Nutenstein (Abb.
24, Pos. 3) und Spannschraube (Abb. 24, Pos. 4)
auf die Aufspannkonsole (Abb. 24, Pos. 2) des EPS
schieben.
2. Spannschraube (Abb. 24, Pos. 4) festziehen.
4
Abb. 24: Montage am EPS 815
