4. Inbedrijfstelling
4.1 Hogedrukpomp opspannen
4.1.1 EPS 708
1. Breng aandrijfkoppeling 1 686 401 024 (Fig. 18,
Pos. 3) aan het vliegwiel van de EPS aan.
2. Schuif de hogedrukpomp (Fig. 18, Pos. 1) omhoog
op de opspanconsole en bevestig deze aan de aan-
drijfkoppeling (Fig. 18, Pos. 3).
3. Bevestig de hogedrukpomp met de beide span-
schroeven (Fig. 18, Pos. 2) op de opspanconsole.
3
2

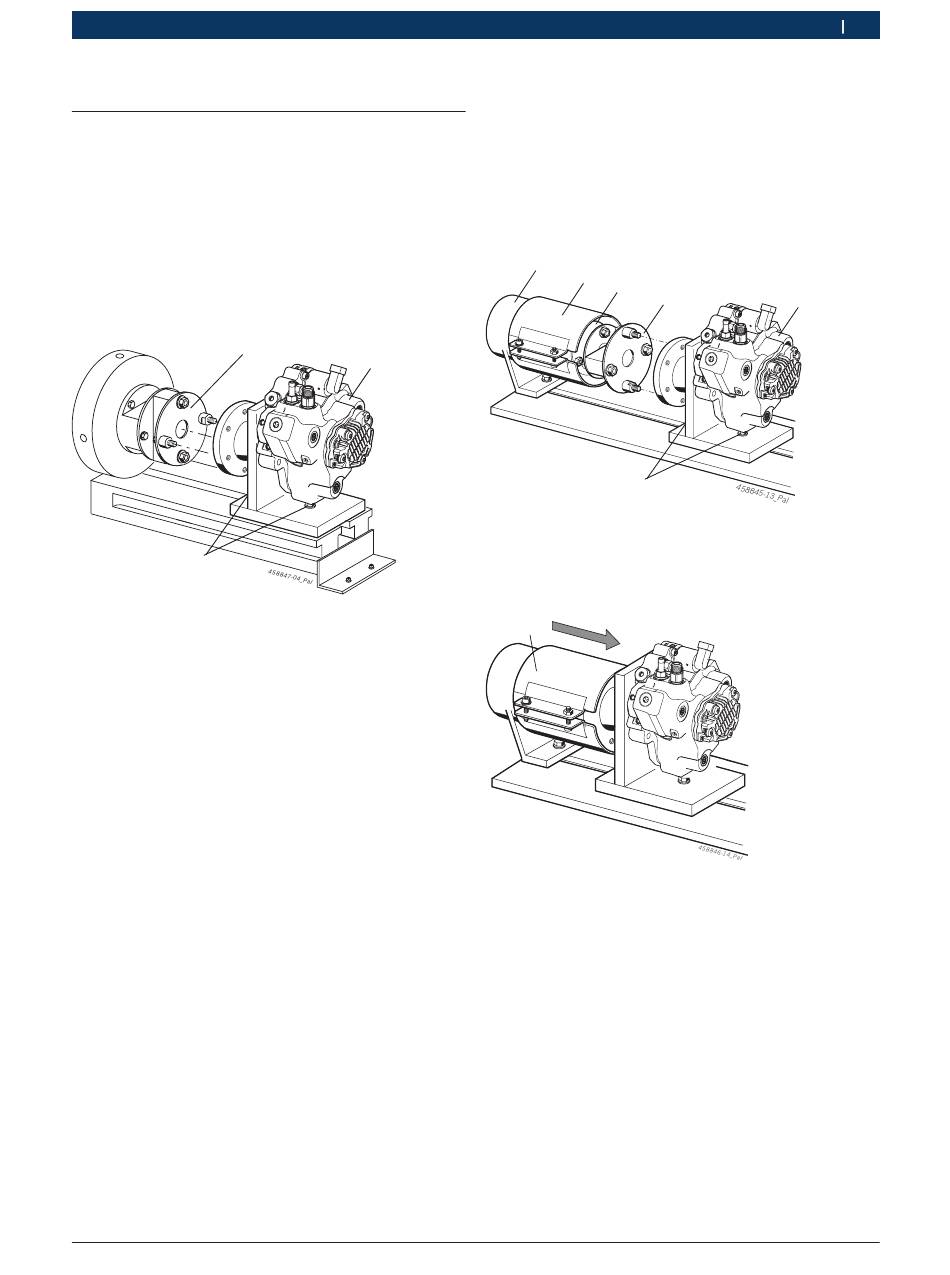

Afb. 18: Opspanning hogedrukpomp aan de EPS 708
1 Hogedrukpomp
2 Spanschroeven
3 Aandrijfkoppeling
1)
In de leveringsomvang van de EPS 708 inbegrepen
1)
4.1.2 EPS 815
i
Voor de aanpassing van de hogedrukpomp aan het
vliegwiel van de EPS zijn de volgende opspanmateri-
alen nodig: Tussenflens 1 685 700 140, aandrijfkop-
peling 1 686 401 024, beschermkap 1 685 510 148,
beschermring 1 685 510 176.
1. Breng tussenflens 1 685 700 140 (Fig. 19, Pos. 4)
en aandrijfkoppeling 1 686 401 024 (Fig. 19, Pos. 3)
aan het vliegwiel van de EPS aan.
2. Schuif beschermkap 1 685 510 148 (Fig. 19, Pos. 6)
op de opspanconsole en bevestig deze met de span-
schroef op de opspanconsole van de EPS.
Robert Bosch GmbH
3. Schuif beschermring 1 685 510 176 (Fig. 19, Pos. 5)
tot aan de aanslag op de beschermkap (Fig. 19,
Pos. 6).
4. Schuif de hogedrukpomp (Fig. 19, Pos. 1) omhoog
op de opspanconsole en bevestig deze aan de aan-
drijfkoppeling (Fig. 19, Pos. 3).
5. Bevestig de hogedrukpomp met de beide span-
schroeven (Fig. 19, Pos. 2) op de opspanconsole.
6
1
Afb. 19: Opspanning hogedrukpomp
6. Schuif de beschermring (Fig. 20, Pos. 5) over de
aandrijfkoppeling span deze aan.
1
Afb. 20: Montage beschermring
