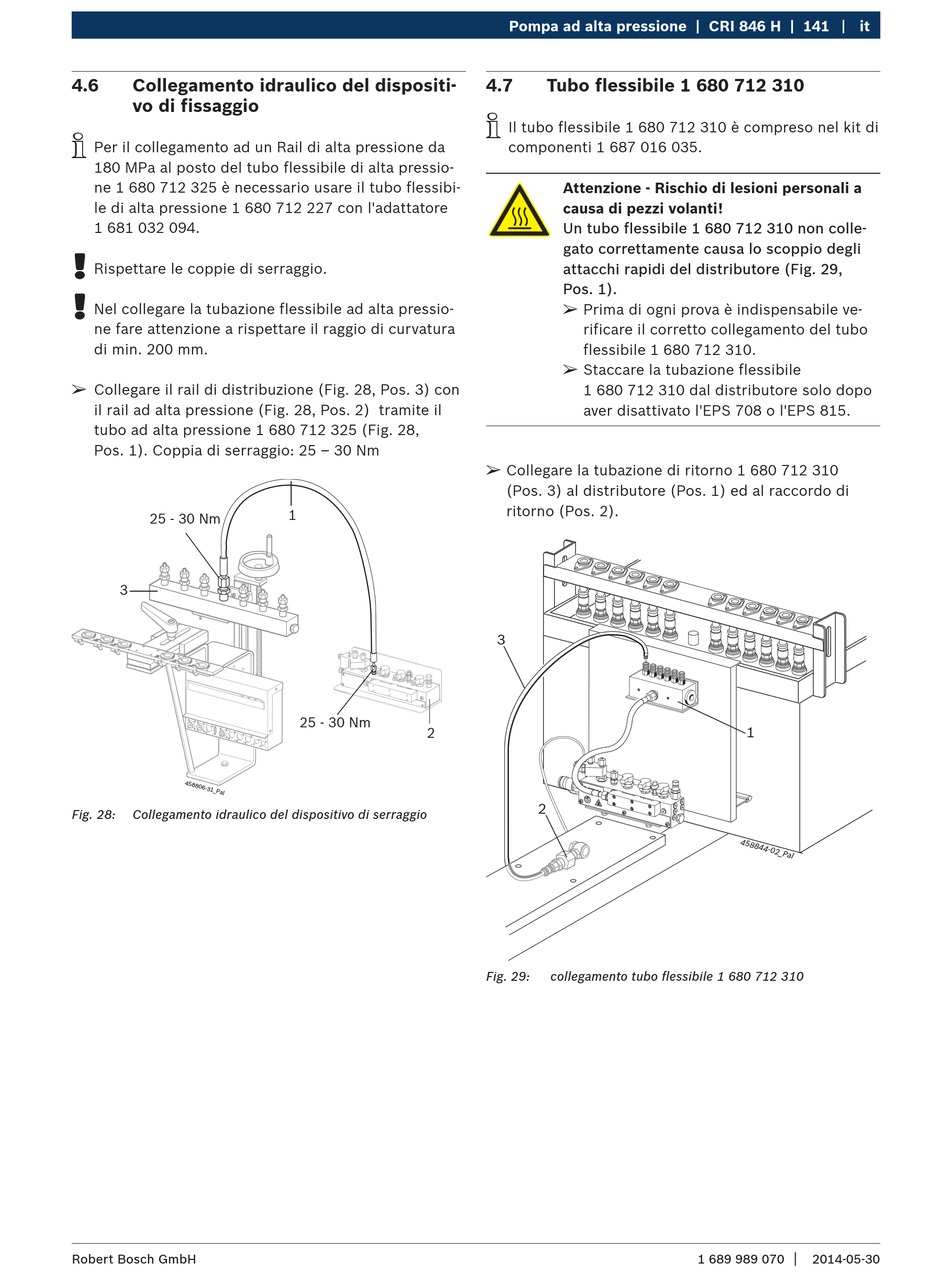

4.6 Collegamento idraulico del dispositi-
vo di fissaggio
i
Per il collegamento ad un Rail di alta pressione da
180 MPa al posto del tubo flessibile di alta pressio-
ne 1 680 712 325 è necessario usare il tubo flessibi-
le di alta pressione 1 680 712 227 con l'adattatore
1 681 032 094.
!
Rispettare le coppie di serraggio.
!
Nel collegare la tubazione flessibile ad alta pressio-
ne fare attenzione a rispettare il raggio di curvatura
di min. 200 mm.
¶
Collegare il rail di distribuzione (Fig. 28, Pos. 3) con
il rail ad alta pressione (Fig. 28, Pos. 2) tramite il
tubo ad alta pressione 1 680 712 325 (Fig. 28,
Pos. 1). Coppia di serraggio: 25 – 30 Nm
25 - 30 Nm
3
Fig. 28: Collegamento idraulico del dispositivo di serraggio
Robert Bosch GmbH
1
25 - 30 Nm
2
Pompa ad alta pressione | CRI 846 H | 141
4.7 Tubo flessibile 1 680 712 310
i
Il tubo flessibile 1 680 712 310 è compreso nel kit di
componenti 1 687 016 035.
Attenzione - Rischio di lesioni personali a
causa di pezzi volanti!
Un tubo flessibile 1 680 712 310 non colle-
gato correttamente causa lo scoppio degli
attacchi rapidi del distributore (Fig. 29,
Pos. 1).
¶
Prima di ogni prova è indispensabile ve-
rificare il corretto collegamento del tubo
flessibile 1 680 712 310.
¶
Staccare la tubazione flessibile
1 680 712 310 dal distributore solo dopo
aver disattivato l'EPS 708 o l'EPS 815.
¶
Collegare la tubazione di ritorno 1 680 712 310
(Pos. 3) al distributore (Pos. 1) ed al raccordo di
ritorno (Pos. 2).
3
2
Fig. 29: collegamento tubo flessibile 1 680 712 310
it
1
|
