fr

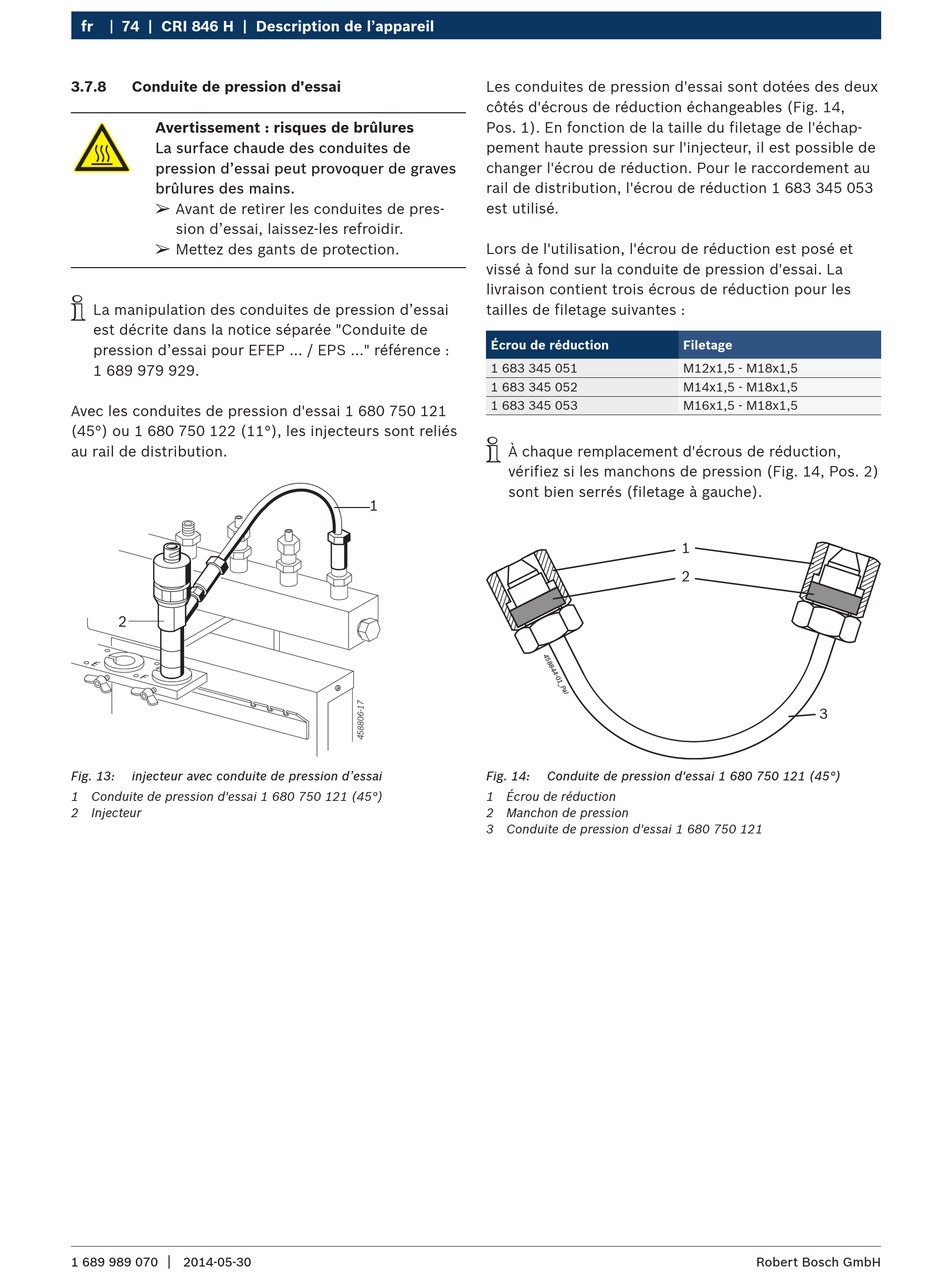

74 | CRI 846 H | Description de l'appareil
3.7.8
Conduite de pression d'essai
Avertissement : risques de brûlures
La surface chaude des conduites de
pression d'essai peut provoquer de graves
brûlures des mains.
¶
Avant de retirer les conduites de pres-
sion d'essai, laissez-les refroidir.
¶
Mettez des gants de protection.
i
La manipulation des conduites de pression d'essai
est décrite dans la notice séparée "Conduite de
pression d'essai pour EFEP ... / EPS ..." référence :
1 689 979 929.
Avec les conduites de pression d'essai 1 680 750 121
(45°) ou 1 680 750 122 (11°), les injecteurs sont reliés
au rail de distribution.
2
Fig. 13:
injecteur avec conduite de pression d'essai
1 Conduite de pression d'essai 1 680 750 121 (45°)
2 Injecteur
|
1 689 989 070
2014-05-30
Les conduites de pression d'essai sont dotées des deux
côtés d'écrous de réduction échangeables (Fig. 14,
Pos. 1). En fonction de la taille du filetage de l'échap-
pement haute pression sur l'injecteur, il est possible de
changer l'écrou de réduction. Pour le raccordement au
rail de distribution, l'écrou de réduction 1 683 345 053
est utilisé.
Lors de l'utilisation, l'écrou de réduction est posé et
vissé à fond sur la conduite de pression d'essai. La
livraison contient trois écrous de réduction pour les
tailles de filetage suivantes :
Écrou de réduction
1 683 345 051
1 683 345 052
1 683 345 053
i
À chaque remplacement d'écrous de réduction,
vérifiez si les manchons de pression (Fig. 14, Pos. 2)
sont bien serrés (filetage à gauche).
1
Fig. 14:
Conduite de pression d'essai 1 680 750 121 (45°)
1 Écrou de réduction
2 Manchon de pression
3 Conduite de pression d'essai 1 680 750 121
Filetage
M12x1,5 - M18x1,5
M14x1,5 - M18x1,5
M16x1,5 - M18x1,5
Robert Bosch GmbH
