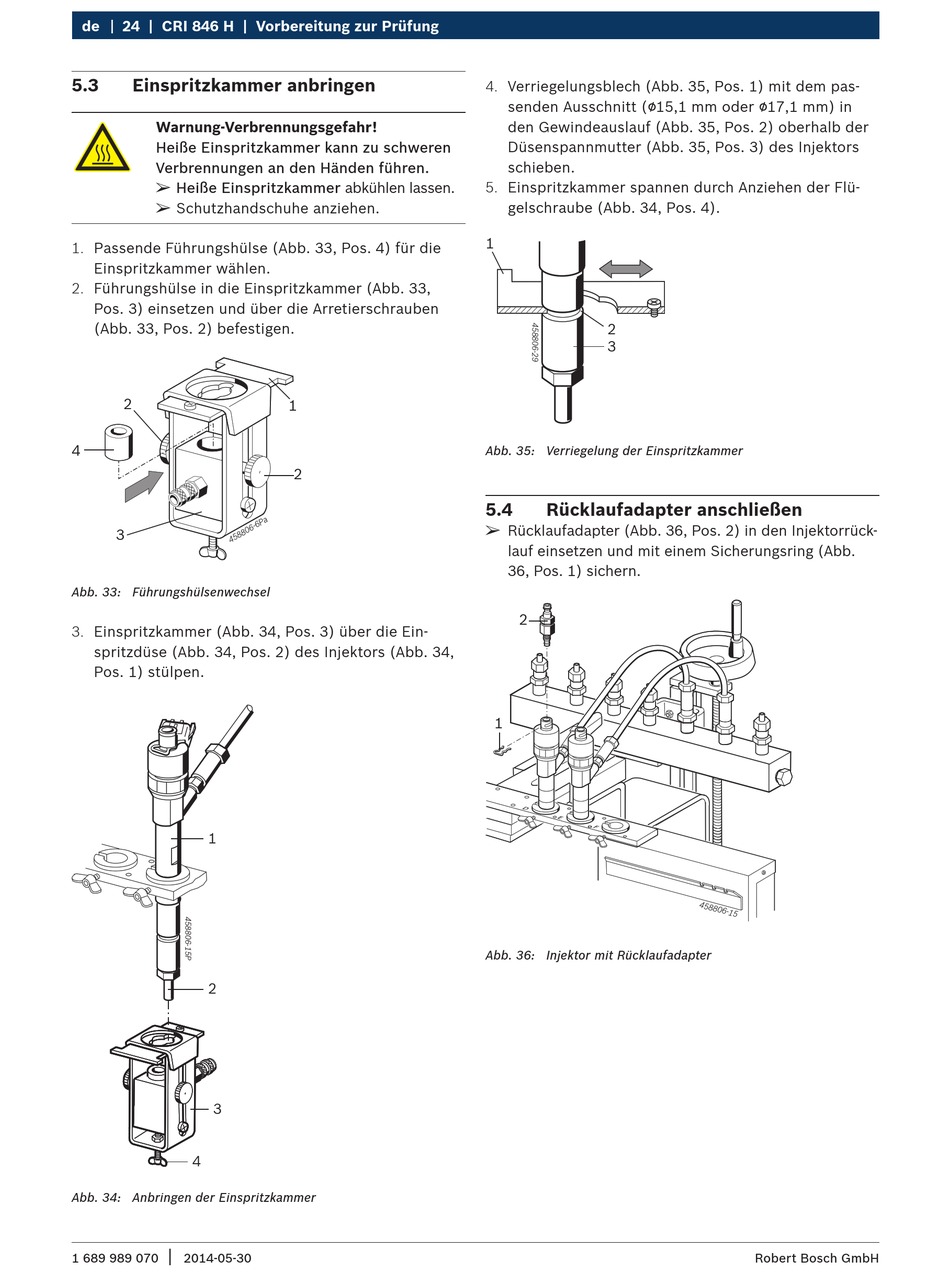

de 24 | CRI 846 H | Vorbereitung zur Prüfung
5.3 Einspritzkammer anbringen
Warnung-Verbrennungsgefahr!
Heiße Einspritzkammer kann zu schweren
Verbrennungen an den Händen führen.
¶
Heiße Einspritzkammer abkühlen lassen.
¶
Schutzhandschuhe anziehen.
1. Passende Führungshülse (Abb. 33, Pos. 4) für die
Einspritzkammer wählen.
2. Führungshülse in die Einspritzkammer (Abb. 33,
Pos. 3) einsetzen und über die Arretierschrauben
(Abb. 33, Pos. 2) befestigen.
2
4
3
Abb. 33: Führungshülsenwechsel
3. Einspritzkammer (Abb. 34, Pos. 3) über die Ein-
spritzdüse (Abb. 34, Pos. 2) des Injektors (Abb. 34,
Pos. 1) stülpen.
1
2
3
4
Abb. 34: Anbringen der Einspritzkammer
|
1 689 989 070 2014-05-30
1
2
4. Verriegelungsblech (Abb. 35, Pos. 1) mit dem pas-
senden Ausschnitt (15,1 mm oder 17,1 mm) in
den Gewindeauslauf (Abb. 35, Pos. 2) oberhalb der
Düsenspannmutter (Abb. 35, Pos. 3) des Injektors
schieben.
5. Einspritzkammer spannen durch Anziehen der Flü-
gelschraube (Abb. 34, Pos. 4).
1
2
3
Abb. 35: Verriegelung der Einspritzkammer
5.4 Rücklaufadapter anschließen
¶
Rücklaufadapter (Abb. 36, Pos. 2) in den Injektorrück-
lauf einsetzen und mit einem Sicherungsring (Abb.
36, Pos. 1) sichern.
2
1
Abb. 36: Injektor mit Rücklaufadapter
