i
Kontrollér før tilslutning af prøvetrykledningen, om
tryktringen (Fig. 30, Pos. 7) er spændt fast (venstre-
gevind).
4. Skru prøvetrykledningen (Fig. 30, Pos. 1) med
passende reduktionsmøtrik (Fig. 30, Pos. 8) på
højtryksudgangen til injektoren (Fig. 30, Pos. 6) med
hånden.
5. Skru den anden ende af prøvetrykledningen med
reduktionsmøtrik M16 x 1,5 på fordelerrailens
højtryksudgang (Fig. 30, Pos. 2) med hånden.
25-30 Nm
6
3
7
5
4

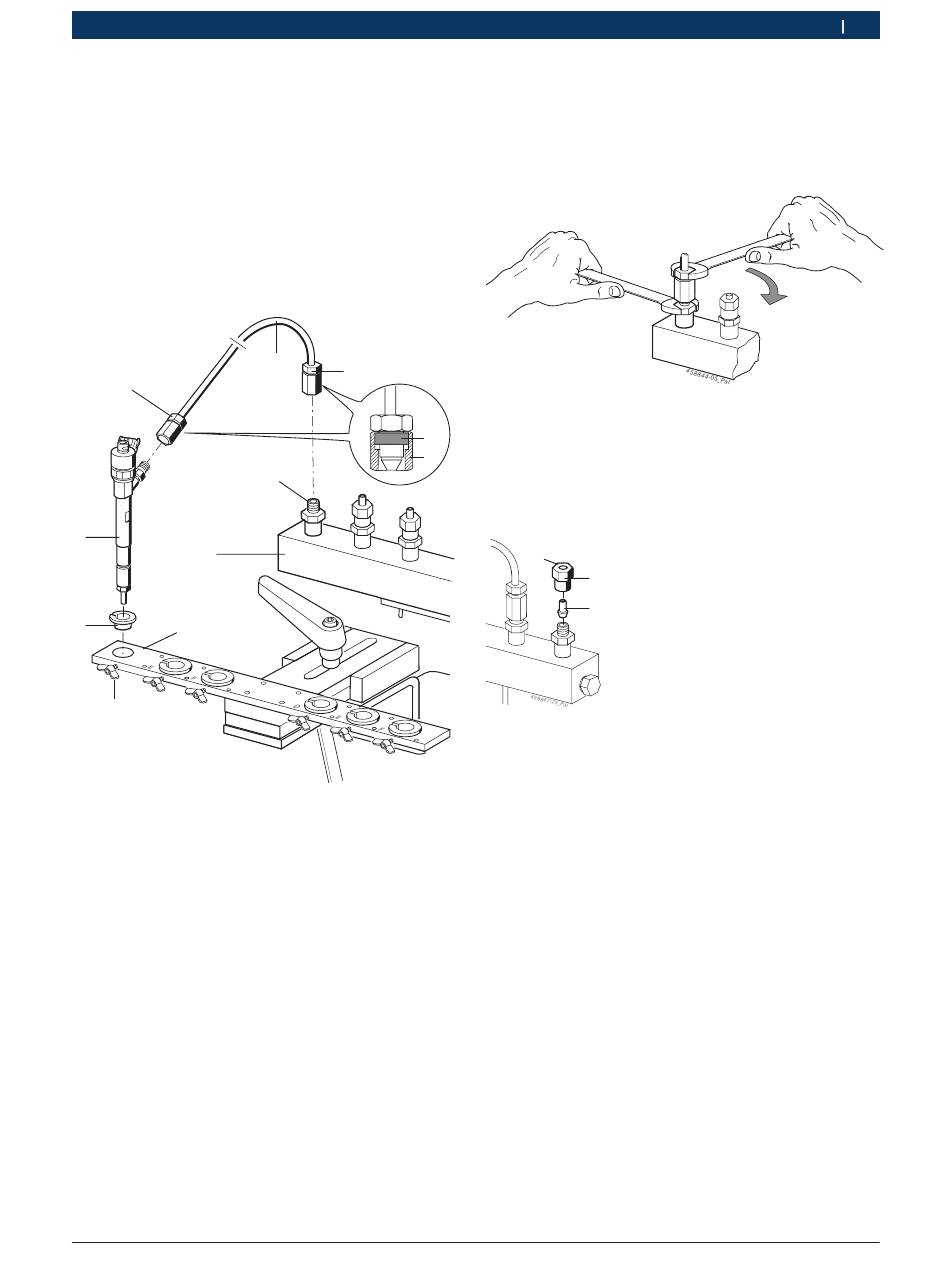

Fig. 30:
Injektoropspænding
Robert Bosch GmbH
1
25-30 Nm
7
8
2
458844-04_Pal
Kontrolforberedelser | CRI 846 H | 293
6. Spænd prøvetrykledningen (Fig. 30, Pos. 1) med en
skruenøgle og ved at holde i mod på forskruningen
på injektoren og fordelerrailen. Fastspænd kun prø-
vetrykledningen på den øverste sekskant
(se Fig. 31).
Fig. 31:
Tilspænding af prøvetrykledning
7. Spænd vingeskruen (Fig. 30, Pos. 4).
8. Luk ubenyttede højtryksudgange til med tætnings-
konus (Fig. 32, Pos. 2) og omløbermøtrikker (Fig. 32
Pos. 1).
1
25 - 30 Nm
2
Fig. 32:
Lukning til højtryksudgang
da
25 - 30 Nm
|
1 689 989 070
2014-05-30
