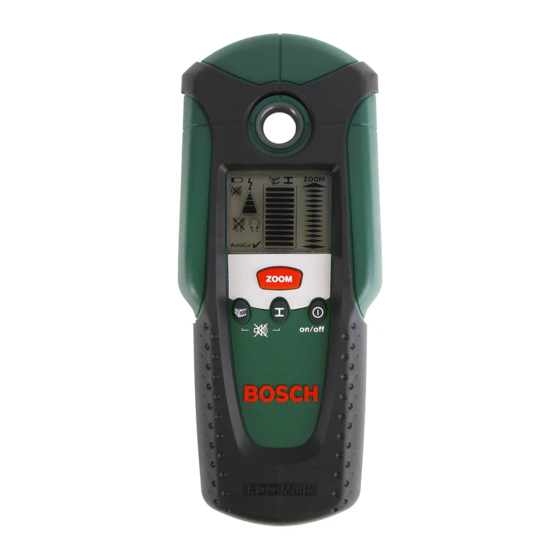

Bosch PDO Multi Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Bosch Anleitungen
  4. Prüfgeräte
  5. PDO Multi
  6. Originalbetriebsanleitung

Bosch PDO Multi Originalbetriebsanleitung

Weu digitales ortungsgerät
Vorschau ausblenden Andere Handbücher für PDO Multi:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

WEU
Robert Bosch GmbH
Power Tools Division
70745 Leinfelden-Echterdingen
Germany
www.bosch-pt.com
1 609 929 X41 (2010.10) T / 140 WEU
WEU
P D
P D
P D
P D
O
O
O
O
M u
M u
M u
M u
l t i
l t i
l t i
l t i
PDO Multi
de Originalbetriebsanleitung
sv Bruksanvisning i original
en Original instructions
no Original driftsinstruks
fr Notice originale
fi
Alkuperäiset ohjeet
es Manual original
el Πρωτότυπο οδηγιών
pt Manual original
χρήσης
it
Istruzioni originali
tr Orijinal işletme talimat
nl Oorspronkelijke
ar
gebruiksaanwijzing
da Original brugsanvisning

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch PDO Multi

Inhaltszusammenfassung für Bosch PDO Multi

  • Seite 1 Robert Bosch GmbH Power Tools Division 70745 Leinfelden-Echterdingen PDO Multi Germany www.bosch-pt.com 1 609 929 X41 (2010.10) T / 140 WEU de Originalbetriebsanleitung sv Bruksanvisning i original en Original instructions...

  • Seite 2: Inhaltsverzeichnis

    Türkçe ....Sayfa 124 v v v v c c c c ....1 609 929 X41 | (28.10.10) Bosch Power Tools...
  • Seite 3 PDO Multi Bosch Power Tools 1 609 929 X41 | (28.10.10)
  • Seite 4 1 609 929 X41 | (28.10.10) Bosch Power Tools...

  • Seite 5: Sicherheitshinweise

    Anzahl, Art, Größe und Lage der Objekte können die Mess- ergebnisse verfälschen. Funktionsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zur Suche nach Metallen (Eisen- und Nichteisenmetalle, z.B. Armierungseisen), Holzbal- ken sowie spannungsführenden Leitungen in Wänden, Decken und Fußböden. Bosch Power Tools 1 609 929 X41 | (28.10.10)

  • Seite 6: Abgebildete Komponenten

    Messanzeige „ZOOM“ f Messanzeige g Kalibrierungsanzeige „AutoCal“ h Anzeige magnetischer Metalle i Anzeige nichtmagnetischer Metalle j Anzeige für abgeschalteten Signalton k Batteriewarnung Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan- dard-Lieferumfang. 1 609 929 X41 | (28.10.10) Bosch Power Tools...

  • Seite 7: Technische Daten

    Deutsch | 7 Technische Daten Digitales Ortungsgerät PDO Multi Sachnummer 3 603 K10 000 max. Erfassungstiefe*: – Eisenmetalle 80 mm – Nichteisenmetalle (Kupfer) 60 mm – Kupferleitungen (spannungsführend)** 40 mm – Holz 20 mm Abschaltautomatik nach ca. 5 min Betriebstemperatur –10 °C ...

  • Seite 8: Betrieb

    Da die Messergebnisse durch Umgebungs- einflüsse oder die Wandbeschaffenheit beeinflusst werden können, kann Gefahr bestehen, obwohl die Anzeige kein Objekt im Sensorbereich anzeigt (es ertönt kein Signalton und der Leuchtring 1 leuchtet grün). 1 609 929 X41 | (28.10.10) Bosch Power Tools...

  • Seite 9: Betriebsarten

    Bei Baustahlmatten und Armierungen im untersuchten Unter- grund wird über der gesamten Fläche ein Ausschlag in der Messanzeige f angezeigt. Verwenden Sie in diesem Fall immer die Zoom-Funktion für die Suche. Typischerweise wird bei Bau- Bosch Power Tools 1 609 929 X41 | (28.10.10)
  • Seite 10 Wird in dieser Funktion an der gleichen Stel- le ein Objekt angezeigt, dann ist es eindeutig ein Metall-, kein Holzobjekt. Wechseln Sie zur weiteren Suche nach Holzobjek- ten zurück in die Funktion Holzsuche. 1 609 929 X41 | (28.10.10) Bosch Power Tools...
  • Seite 11 Material elektrisch ab und die Suche nach spannungsführenden Leitungen ist nicht zuverlässig. Nicht spannungsführende Leitungen können Sie als Metallob- jekte mit der Funktion Metallsuche finden. Litzenkabel werden dabei nicht angezeigt (im Gegensatz zu Vollmaterialkabeln). Bosch Power Tools 1 609 929 X41 | (28.10.10)
  • Seite 12 über längere Zeit oder wird er nicht mehr angezeigt, kann nicht mehr zuverlässig gemessen werden. Senden Sie das Mess- werkzeug in diesem Fall an eine autorisierte Bosch-Kunden- dienststelle. Ausnahme: In der Funktion Holzsuche erlischt die Kalibrierungsanzeige „AutoCal“ g, solange die Taste „ZOOM“...

  • Seite 13: Wartung Und Service

    Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche. Sollte das Messwerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Öffnen Sie das Messwerkzeug nicht selbst. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an.

  • Seite 14: Kundendienst Und Kundenberatung

    Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeich- nungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zube- hören. www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

  • Seite 15: Entsorgung

    Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. Bosch Power Tools 1 609 929 X41 | (28.10.10)

  • Seite 16: Safety Notes

    Functional Description Intended Use The measuring tool is intended for the detection of metals (ferrous and non-ferrous metals, e.g., rebar), joists and “live” wires/conductors in walls, ceilings and floors. 1 609 929 X41 | (28.10.10) Bosch Power Tools...

  • Seite 17: Product Features

    “AutoCal” calibration indicator h Indicator for magnetic metals i Indicator for non-magnetic metals j Switched-off audio signal indicator k Battery low indicator The accessories illustrated or described are not included as standard delivery. Bosch Power Tools 1 609 929 X41 | (28.10.10)

  • Seite 18: Technical Data

    18 | English Technical Data Digital Detector PDO Multi Article number 3 603 K10 000 Maximum scanning depth*: – Ferrous metals 80 mm – Non-ferrous metals (copper) 60 mm – Copper conductors (live)** 40 mm – Wood 20 mm Automatic switch-off after approx.

  • Seite 19: Initial Operation

    (no audio signal or beep and and the illuminated ring 1 lit green). Bosch Power Tools 1 609 929 X41 | (28.10.10)

  • Seite 20: Operating Modes

    “Zoom” function for the scan. For steel wire mesh, it is typical that the indicator for magnetic metals h is displayed directly above the rebar; the indicator for non-magnetic metals i is dis- played between the rebars. 1 609 929 X41 | (28.10.10) Bosch Power Tools...
  • Seite 21 Metal Objects”). When an object is indicated at the same loca- tion in this function, then it is clearly a metal object and not a wooden object. To continue searching for wooden objects, switch back to the detecting-wood function. Bosch Power Tools 1 609 929 X41 | (28.10.10)

  • Seite 22: Working Advice

    When the signal tone is switched off, the switched-off audio signal indicator j appears on the display. The signal tone setting is maintained after switching the meas- uring tool off and on again. 1 609 929 X41 | (28.10.10) Bosch Power Tools...

  • Seite 23: Maintenance And Service

    In this case, send in the measuring tool to an authorised Bosch after-sales serv- ice agent. Exception: In the detecting wooden objects’ func- tion, the “AutoCal”...

  • Seite 24: Spare Parts

    Our customer service representatives can answer your ques- tions concerning possible applications and adjustment of products and accessories. Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ Tel.
  • Seite 25 English | 25 Australia, New Zealand and Pacific Islands Robert Bosch Australia Pty. Ltd. Power Tools Locked Bag 66 Clayton South VIC 3169 Customer Contact Center Inside Australia: Phone: +61 (01300) 307 044 Fax: +61 (01300) 307 045 Inside New Zealand:...
  • Seite 26 26 | English People’s Republic of China China Mainland Bosch Power Tools (China) Co., Ltd. 567, Bin Kang Road Bin Jiang District 310052 Hangzhou, P.R.China Service Hotline: 400 826 8484 Fax: +86 571 8777 4502 E-Mail: contact.ptcn@cn.bosch.com www.bosch-pt.com.cn HK and Macau Special Administrative Regions Robert Bosch Hong Kong Co.
  • Seite 27 Bangkok 10500 Tel.: +66 (2) 6 31 18 79 – 18 88 (10 lines) Fax: +66 (2) 2 38 47 83 Robert Bosch Ltd., P. O. Box 2054 Bangkok 10501, Thailand Bosch Service – Training Centre 2869-2869/1 Soi Ban Kluay...
